承台墩身施工方案

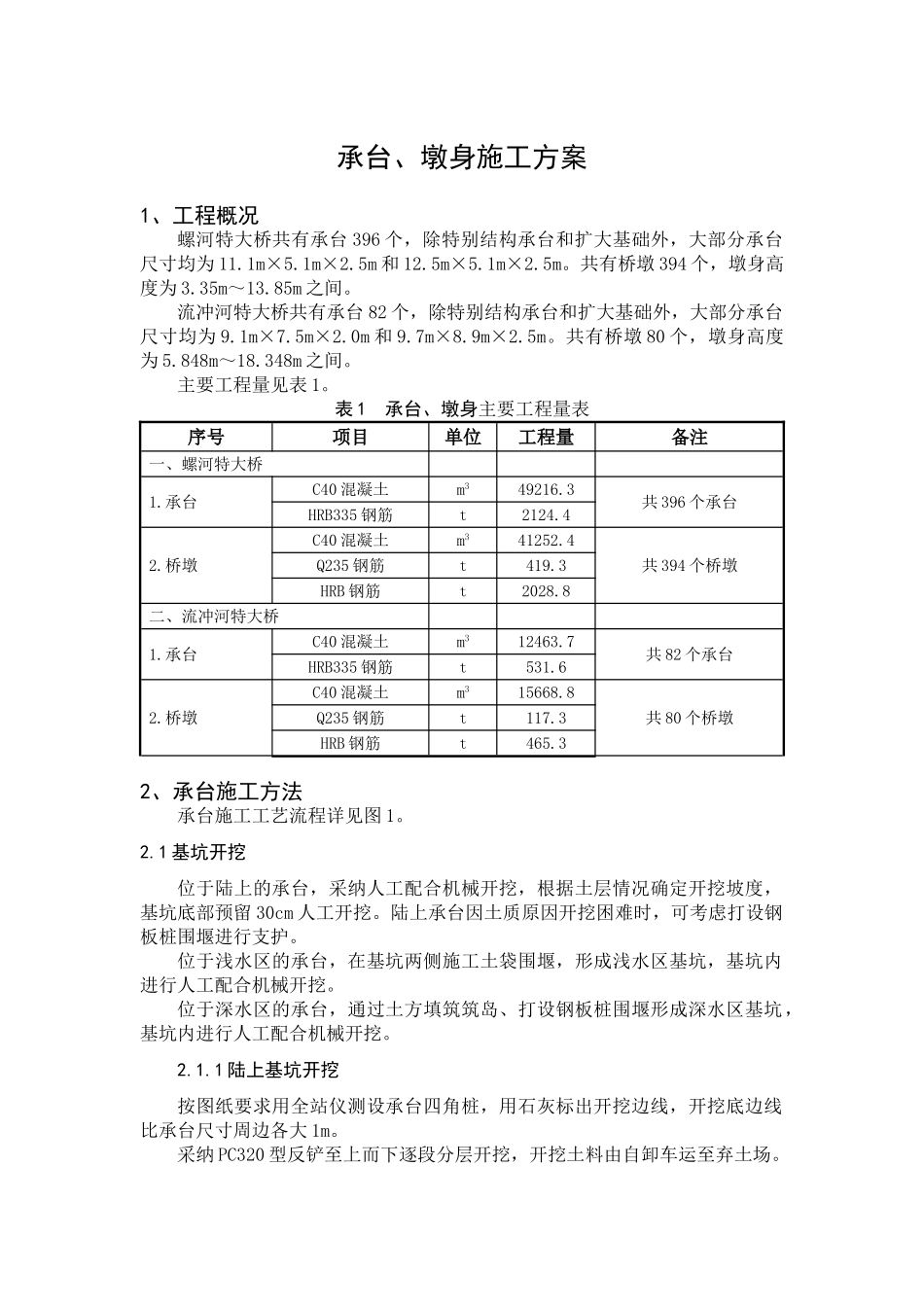

承台墩身施工方案_第1页
1/19

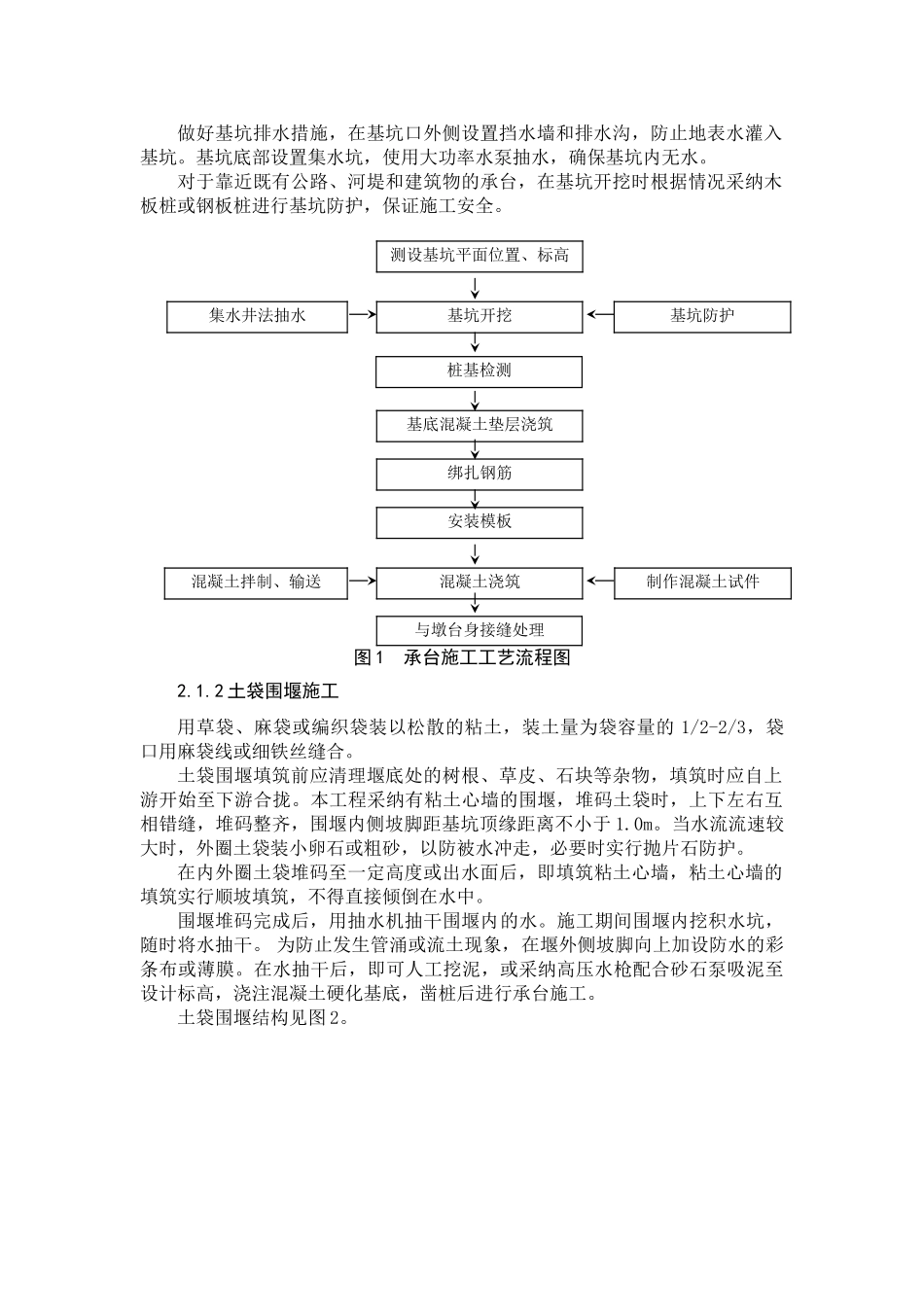

承台墩身施工方案_第2页
2/19

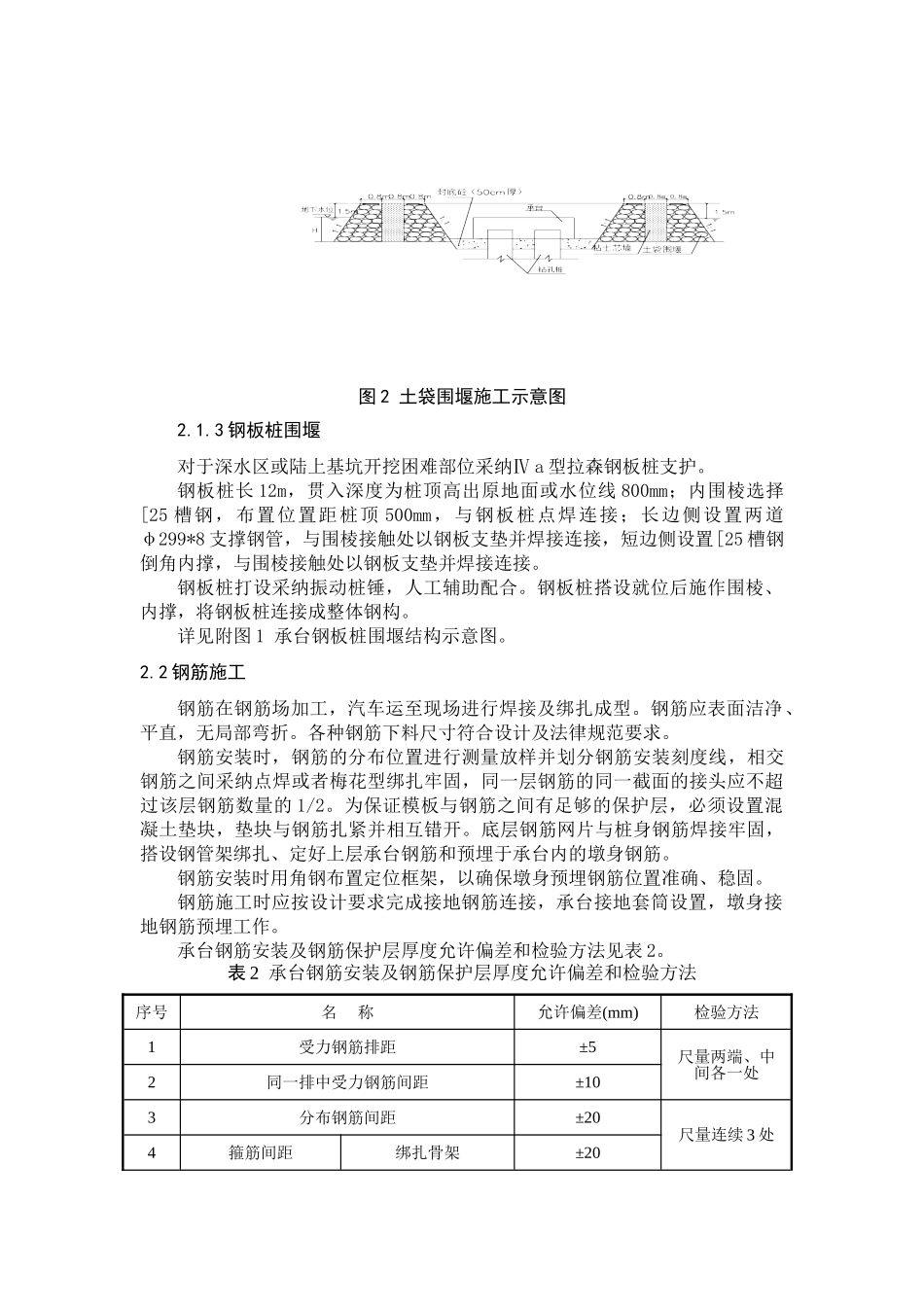

承台墩身施工方案_第3页
3/19
承台、墩身施工方案1、工程概况螺河特大桥共有承台 396 个,除特别结构承台和扩大基础外,大部分承台尺寸均为 11.1m×5.1m×2.5m 和 12.5m×5.1m×2.5m。共有桥墩 394 个,墩身高度为 3.35m~13.85m 之间。流冲河特大桥共有承台 82 个,除特别结构承台和扩大基础外,大部分承台尺寸均为 9.1m×7.5m×2.0m 和 9.7m×8.9m×2.5m。共有桥墩 80 个,墩身高度为 5.848m~18.348m 之间。主要工程量见表 1。表 1 承台、墩身主要工程量表序号项目单位工程量备注一、螺河特大桥1.承台C40 混凝土m349216.3共 396 个承台HRB335 钢筋t2124.42.桥墩C40 混凝土m341252.4共 394 个桥墩Q235 钢筋t419.3HRB 钢筋t2028.8二、流冲河特大桥1.承台C40 混凝土m312463.7共 82 个承台HRB335 钢筋t531.62.桥墩C40 混凝土m315668.8共 80 个桥墩Q235 钢筋t117.3HRB 钢筋t465.32、承台施工方法承台施工工艺流程详见图 1。2.1 基坑开挖位于陆上的承台,采纳人工配合机械开挖,根据土层情况确定开挖坡度,基坑底部预留 30cm 人工开挖。陆上承台因土质原因开挖困难时,可考虑打设钢板桩围堰进行支护。位于浅水区的承台,在基坑两侧施工土袋围堰,形成浅水区基坑,基坑内进行人工配合机械开挖。位于深水区的承台,通过土方填筑筑岛、打设钢板桩围堰形成深水区基坑,基坑内进行人工配合机械开挖。2.1.1 陆上基坑开挖按图纸要求用全站仪测设承台四角桩,用石灰标出开挖边线,开挖底边线比承台尺寸周边各大 1m。采纳 PC320 型反铲至上而下逐段分层开挖,开挖土料由自卸车运至弃土场。做好基坑排水措施,在基坑口外侧设置挡水墙和排水沟,防止地表水灌入基坑。基坑底部设置集水坑,使用大功率水泵抽水,确保基坑内无水。对于靠近既有公路、河堤和建筑物的承台,在基坑开挖时根据情况采纳木板桩或钢板桩进行基坑防护,保证施工安全。图 1 承台施工工艺流程图2.1.2 土袋围堰施工用草袋、麻袋或编织袋装以松散的粘土,装土量为袋容量的 1/2-2/3,袋口用麻袋线或细铁丝缝合。土袋围堰填筑前应清理堰底处的树根、草皮、石块等杂物,填筑时应自上游开始至下游合拢。本工程采纳有粘土心墙的围堰,堆码土袋时,上下左右互相错缝,堆码整齐,围堰内侧坡脚距基坑顶缘距离不小于 1.0m。当水流流速较大时,外圈土袋装小卵石或粗砂,以防被水冲走,必要时实行抛片石防护。在内外圈土袋堆码至一定高度或出水面后,即填筑粘土心墙,粘土心墙的填筑...
