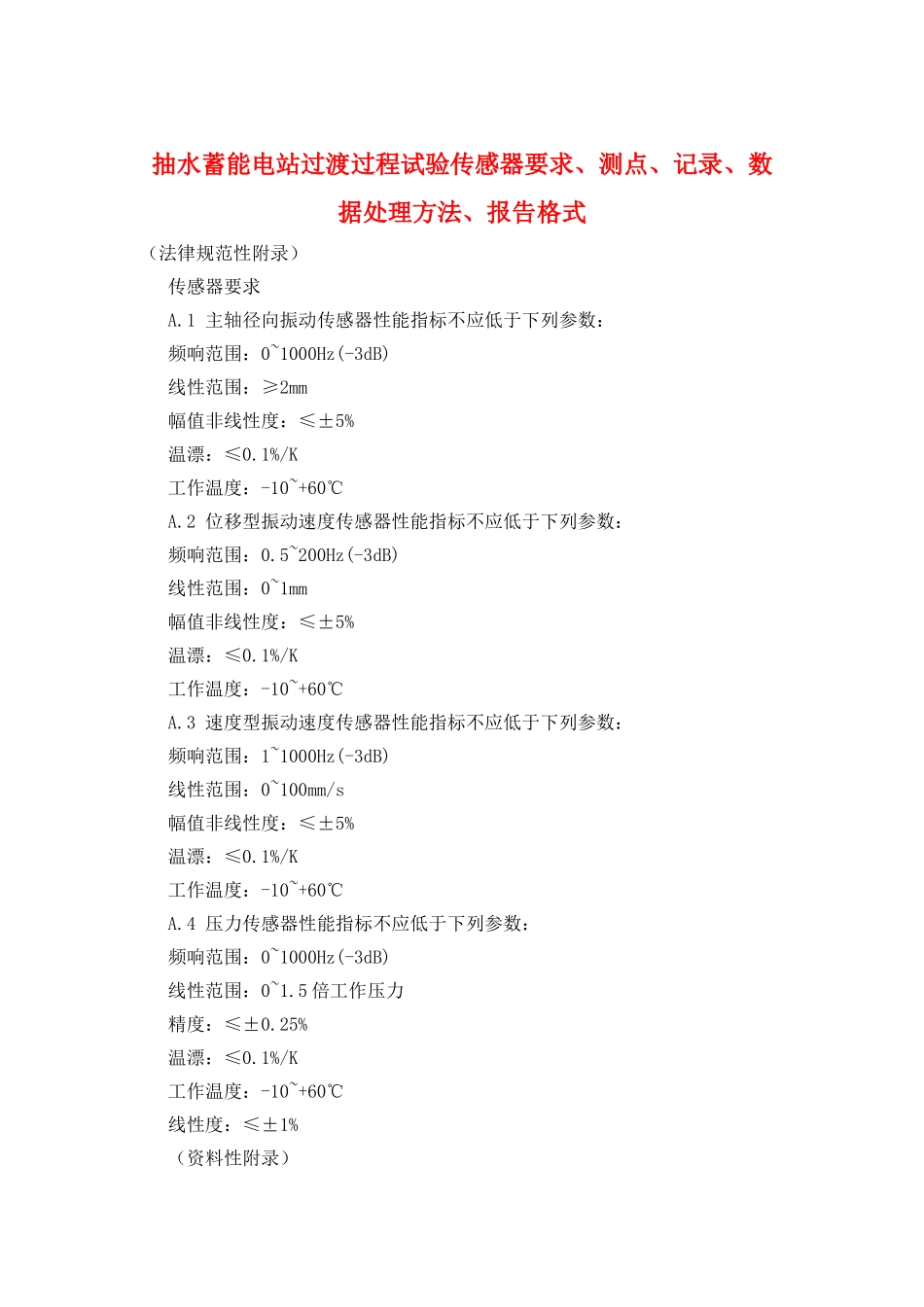

抽水蓄能电站过渡过程试验传感器要求、测点、记录、数据处理方法、报告格式(法律规范性附录) 传感器要求 A.1 主轴径向振动传感器性能指标不应低于下列参数: 频响范围:0~1000Hz(-3dB) 线性范围:≥2mm 幅值非线性度:≤±5% 温漂:≤0.1%/K 工作温度:-10~+60℃ A.2 位移型振动速度传感器性能指标不应低于下列参数: 频响范围:0.5~200Hz(-3dB) 线性范围:0~1mm 幅值非线性度:≤±5% 温漂:≤0.1%/K 工作温度:-10~+60℃ A.3 速度型振动速度传感器性能指标不应低于下列参数: 频响范围:1~1000Hz(-3dB) 线性范围:0~100mm/s 幅值非线性度:≤±5% 温漂:≤0.1%/K 工作温度:-10~+60℃ A.4 压力传感器性能指标不应低于下列参数: 频响范围:0~1000Hz(-3dB) 线性范围:0~1.5 倍工作压力 精度:≤±0.25% 温漂:≤0.1%/K 工作温度:-10~+60℃ 线性度:≤±1% (资料性附录) 试验测点 B.1 试验测点可按表 B.1 选择。 表 B.1 试验测点 测点名称 单机甩负荷试验 水力干 扰试验 同一水力单元 同时甩负荷试验 主进水阀动水关闭试验 备注 上导摆度 △ △ △ △ 应两个测点成 90°径向布置 下导摆度 △ △ △ △ 应两个测点成 90°径向布置 水导摆度 △ △ △ △ 应两个测点成 90°径向布置 上机架水平/垂直振动 △ △ △ △ 同一位置测点 下机架水平/垂直振动 △ △ △ △ 同一位置测点 定子基座水平/垂直振动 △ △ △ △ 同一位置测点 顶盖水平/垂直振动 △ △ △ △ 同一位置测点 定子铁芯振动 △ △ △ △ 主进水阀水平/垂直振动 △ △ △ ▲ 同一位置测点 主进水阀前压力 △ △ △ ▲ 当测量主进水阀前压力脉动时,宜独立于主进水阀前压力测点;当测量主进水阀前压力时,宜采纳环管将 4 个等多个测点均压后测量。 蜗壳进口压力 ▲ ▲ ▲ ▲ 位于蜗壳进口测压断面,当测量压力脉动时,宜独立于工作水头测点;当测量蜗壳进口压力时,宜采纳环管将 4 个等多个测点均压后测量。 蜗壳末端压力 △ △ △ △ 无叶区压力 △ △ △ △ 活动导叶间压力 △ △ △ △ 上止漏环外侧压力 △ △ △ △ 上止漏环内侧压力 ▲ ▲ ▲ ▲ 下止漏环压力 △ △ △ △ 锥管进口压力 ▲ ▲ ▲ ▲ 当测量压力脉动时,宜独立于压力测点;当测量压力时,宜采纳环管将 4 个等多个测点均压后测量。 锥管 1....
