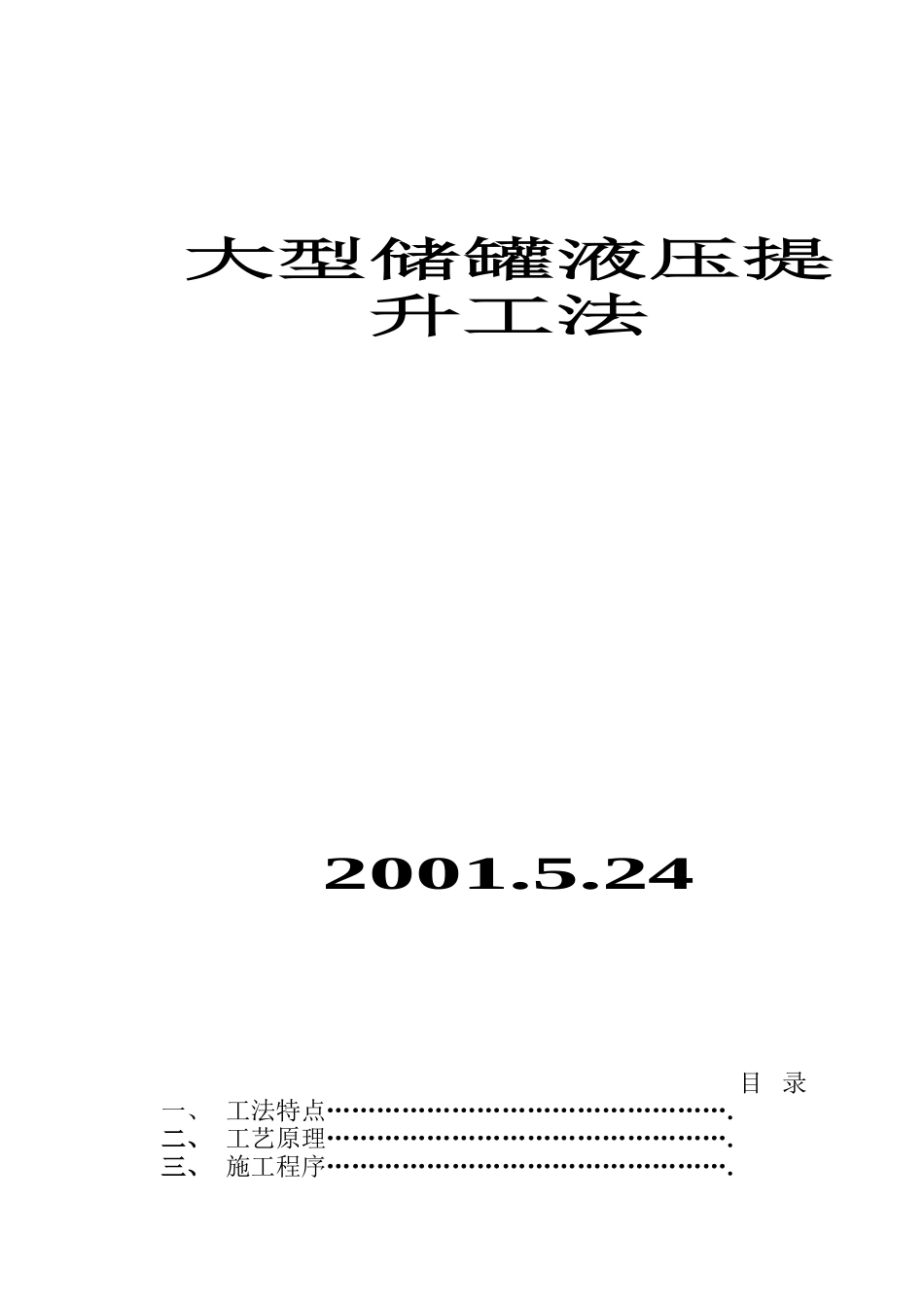

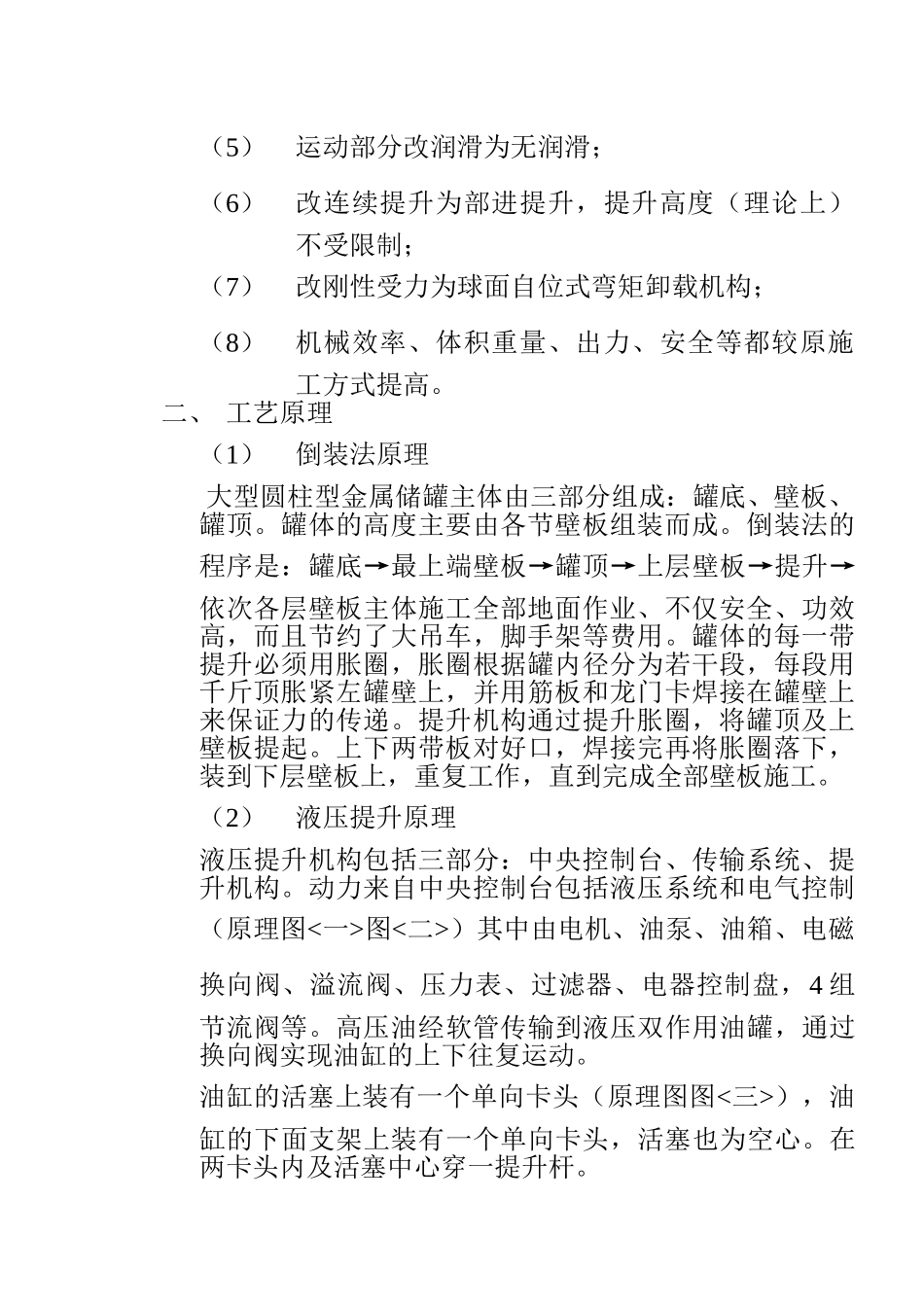

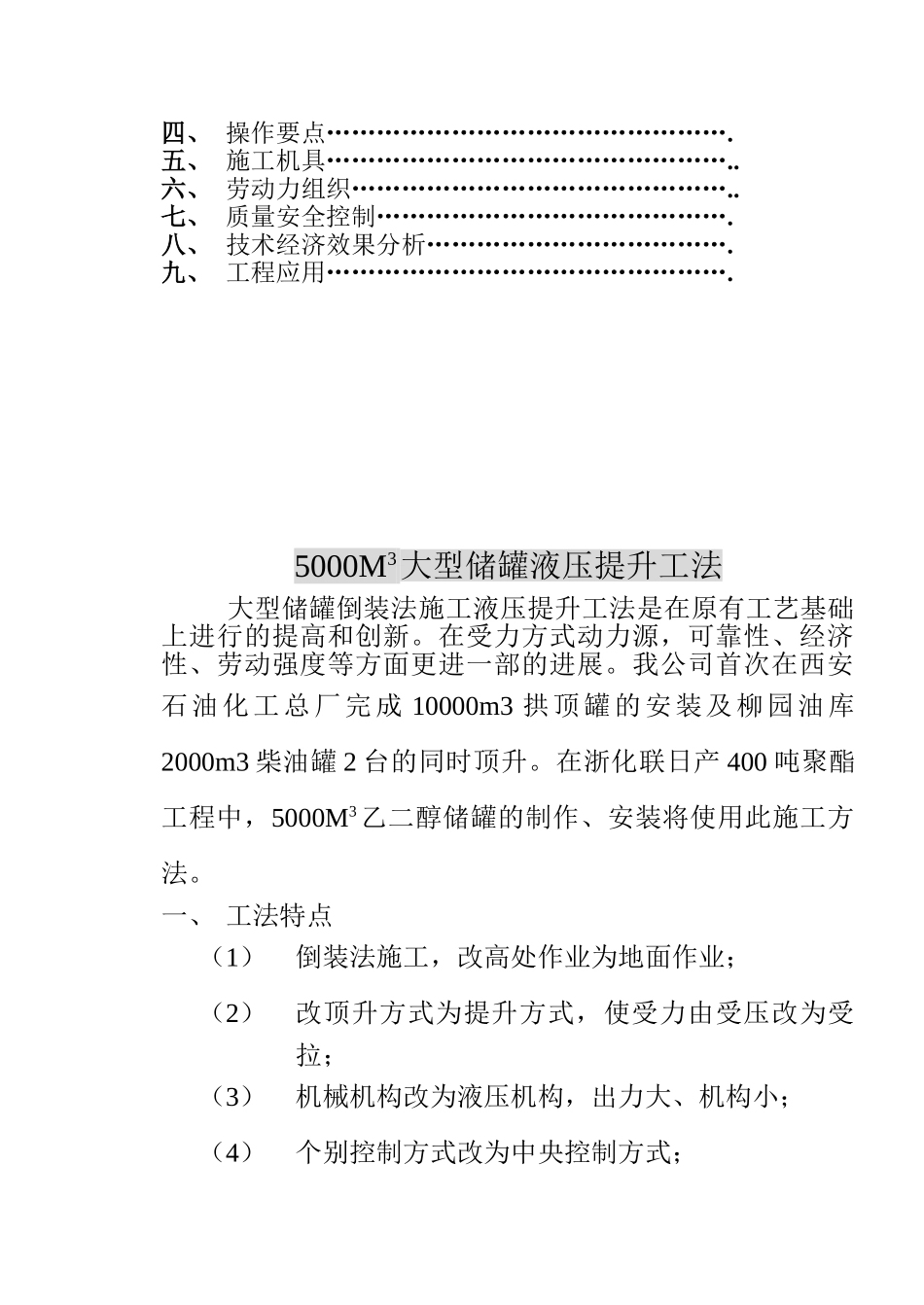

大型储罐液压提升工法2001.5.24 目 录一、 工法特点………………………………………….二、 工艺原理………………………………………….三、 施工程序………………………………………….四、 操作要点………………………………………….五、 施工机具…………………………………………..六、 劳动力组织………………………………………..七、 质量安全控制…………………………………….八、 技术经济效果分析……………………………….九、 工程应用………………………………………….5000M3大型储罐液压提升工法大型储罐倒装法施工液压提升工法是在原有工艺基础上进行的提高和创新。在受力方式动力源，可靠性、经济性、劳动强度等方面更进一部的进展。我公司首次在西安石油化工总厂完成 10000m3 拱顶罐的安装及柳园油库2000m3 柴油罐 2 台的同时顶升。在浙化联日产 400 吨聚酯工程中，5000M3乙二醇储罐的制作、安装将使用此施工方法。 一、 工法特点（1）倒装法施工，改高处作业为地面作业；（2）改顶升方式为提升方式，使受力由受压改为受拉；（3）机械机构改为液压机构，出力大、机构小；（4）个别控制方式改为中央控制方式；（5）运动部分改润滑为无润滑；（6）改连续提升为部进提升，提升高度（理论上）不受限制；（7）改刚性受力为球面自位式弯矩卸载机构；（8）机械效率、体积重量、出力、安全等都较原施工方式提高。二、 工艺原理（1）倒装法原理 大型圆柱型金属储罐主体由三部分组成：罐底、壁板、罐顶。罐体的高度主要由各节壁板组装而成。倒装法的程序是：罐底→最上端壁板→罐顶→上层壁板→提升→ 依次各层壁板主体施工全部地面作业、不仅安全、功效高，而且节约了大吊车，脚手架等费用。罐体的每一带提升必须用胀圈，胀圈根据罐内径分为若干段，每段用千斤顶胀紧左罐壁上，并用筋板和龙门卡焊接在罐壁上来保证力的传递。提升机构通过提升胀圈，将罐顶及上壁板提起。上下两带板对好口，焊接完再将胀圈落下，装到下层壁板上，重复工作，直到完成全部壁板施工。（2）液压提升原理液压提升机构包括三部分：中央控制台、传输系统、提升机构。动力来自中央控制台包括液压系统和电气控制（原理图<一>图<二>）其中由电机、油泵、油箱、电磁换向阀、溢流阀、压力表、过滤器、电器控制盘，4 组节流阀等。高压油经软管传输到液压双作用油罐，通过换向阀实现油缸的上下往复运动。油缸的活塞上装有一个单向卡头（原理图...
