施工升降机卸料平台搭设方案

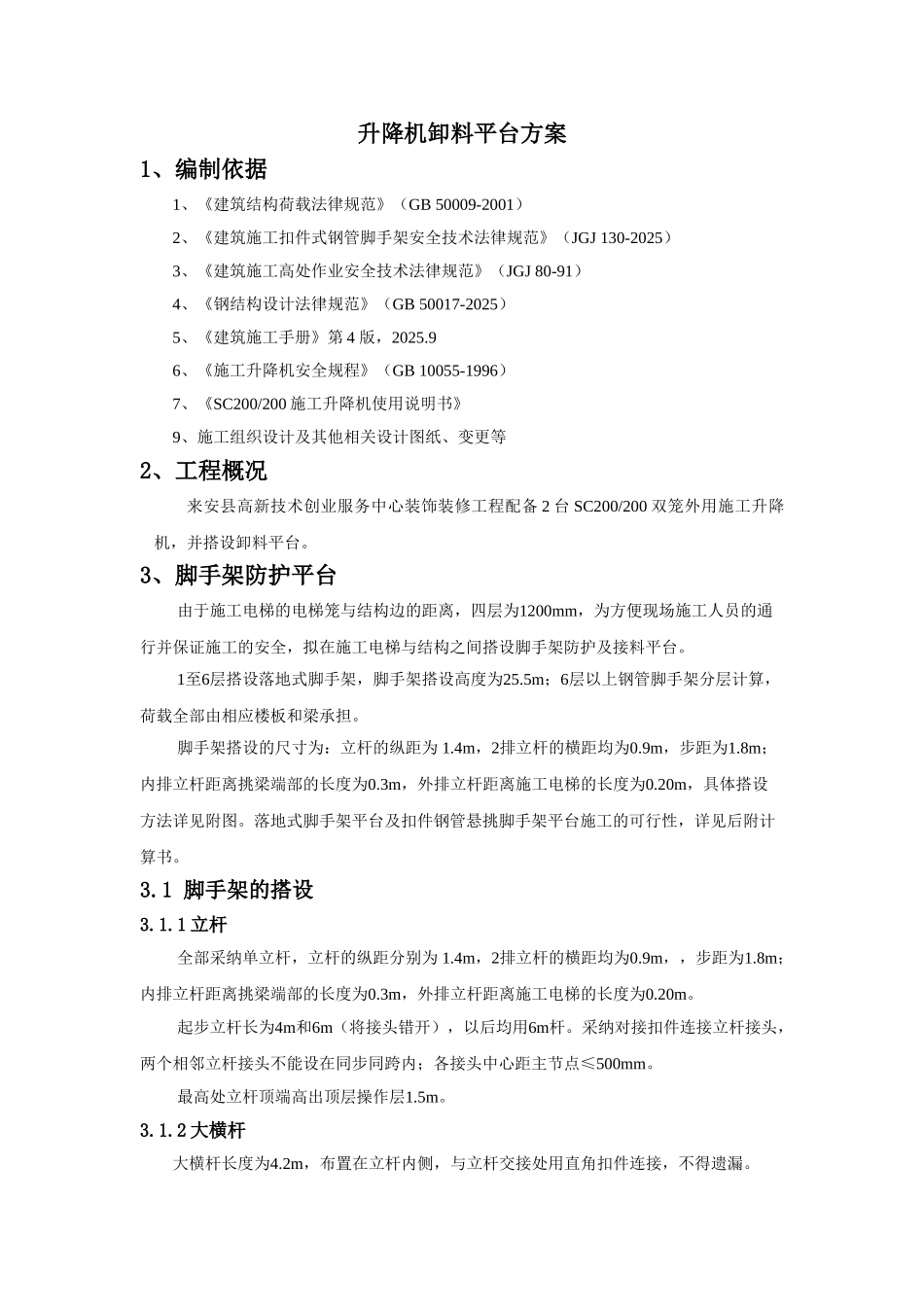

升降机卸料平台方案1、编制依据1、《建筑结构荷载法律规范》（GB 50009-2001）2、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ 130-2025）3、《建筑施工高处作业安全技术法律规范》（JGJ 80-91）4、《钢结构设计法律规范》（GB 50017-2025）5、《建筑施工手册》第 4 版，2025.96、《施工升降机安全规程》（GB 10055-1996）7、《SC200/200 施工升降机使用说明书》9、施工组织设计及其他相关设计图纸、变更等2、工程概况来安县高新技术创业服务中心装饰装修工程配备 2 台 SC200/200 双笼外用施工升降机，并搭设卸料平台。3、脚手架防护平台由于施工电梯的电梯笼与结构边的距离，四层为1200mm，为方便现场施工人员的通行并保证施工的安全，拟在施工电梯与结构之间搭设脚手架防护及接料平台。1至6层搭设落地式脚手架，脚手架搭设高度为25.5m；6层以上钢管脚手架分层计算，荷载全部由相应楼板和梁承担。脚手架搭设的尺寸为：立杆的纵距为 1.4m，2排立杆的横距均为0.9m，步距为1.8m；内排立杆距离挑梁端部的长度为0.3m，外排立杆距离施工电梯的长度为0.20m，具体搭设方法详见附图。落地式脚手架平台及扣件钢管悬挑脚手架平台施工的可行性，详见后附计算书。3.1 脚手架的搭设3.1.1 立杆 全部采纳单立杆，立杆的纵距分别为 1.4m，2排立杆的横距均为0.9m，，步距为1.8m；内排立杆距离挑梁端部的长度为0.3m，外排立杆距离施工电梯的长度为0.20m。起步立杆长为4m和6m（将接头错开），以后均用6m杆。采纳对接扣件连接立杆接头，两个相邻立杆接头不能设在同步同跨内；各接头中心距主节点≤500mm。最高处立杆顶端高出顶层操作层1.5m。3.1.2 大横杆 大横杆长度为4.2m，布置在立杆内侧，与立杆交接处用直角扣件连接，不得遗漏。3.1.3 小横杆 贴近立杆布置，用直角扣件扣紧挂于大横杆之下，在任何情况下不得拆除作为基本构架结构杆件的小横杆。每一立杆与大横杆相交处都必须设置两根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于150mm。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘250mm。3.1.4 脚手板作业层满铺木脚手板，木脚手板中间、两端与钢管绑扎牢固。3.1.6 连墙件南北向连墙件的设置实行在架体的两侧立杆上用小横杆设置连墙，楼板上设置预埋钢管与脚手架小横杆进行连接固定；东西向实行与悬挑梁进行抱接的措施设置连墙件。连墙件在每个操作平台部位设置（每层结构设置两道）。...
