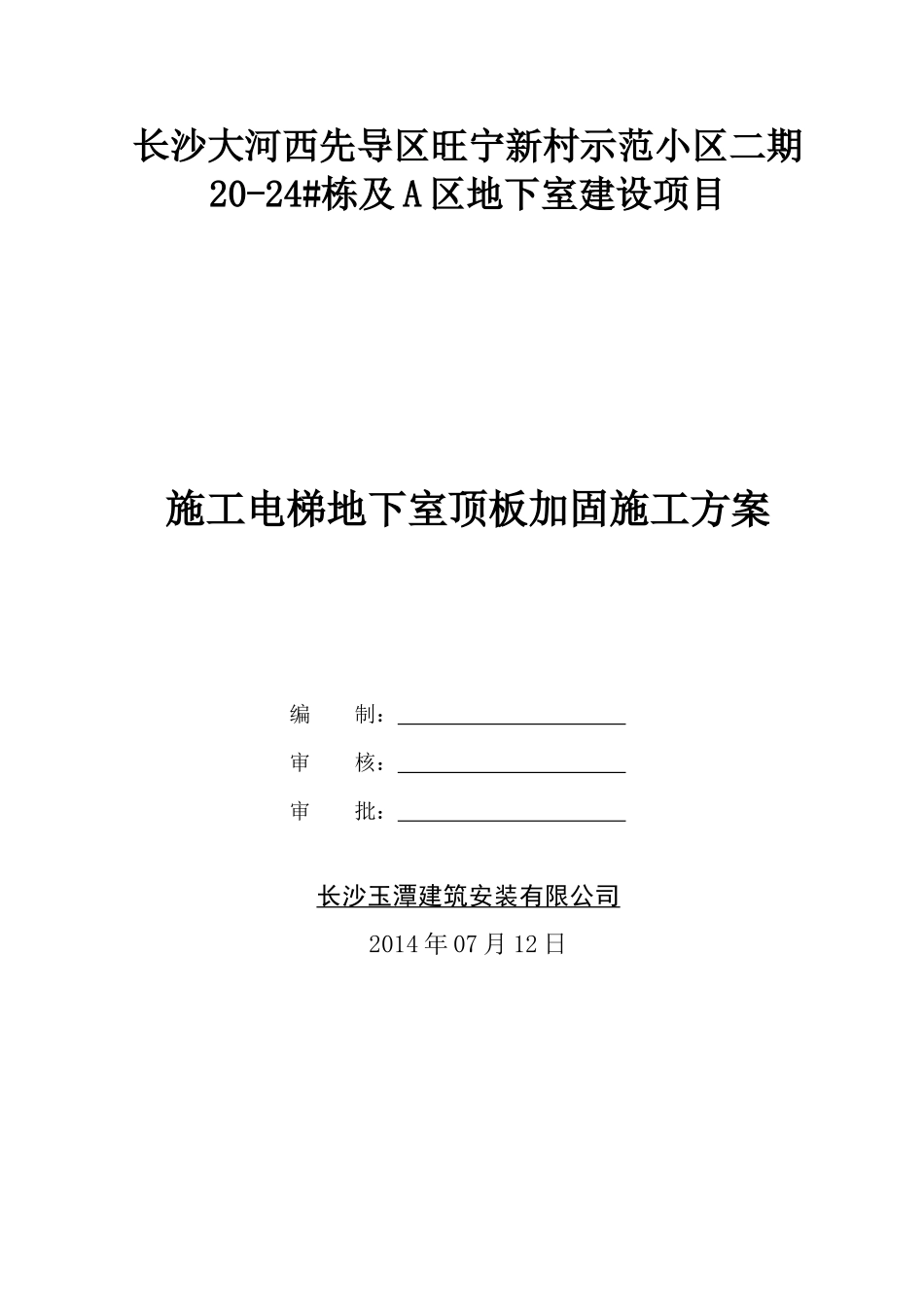

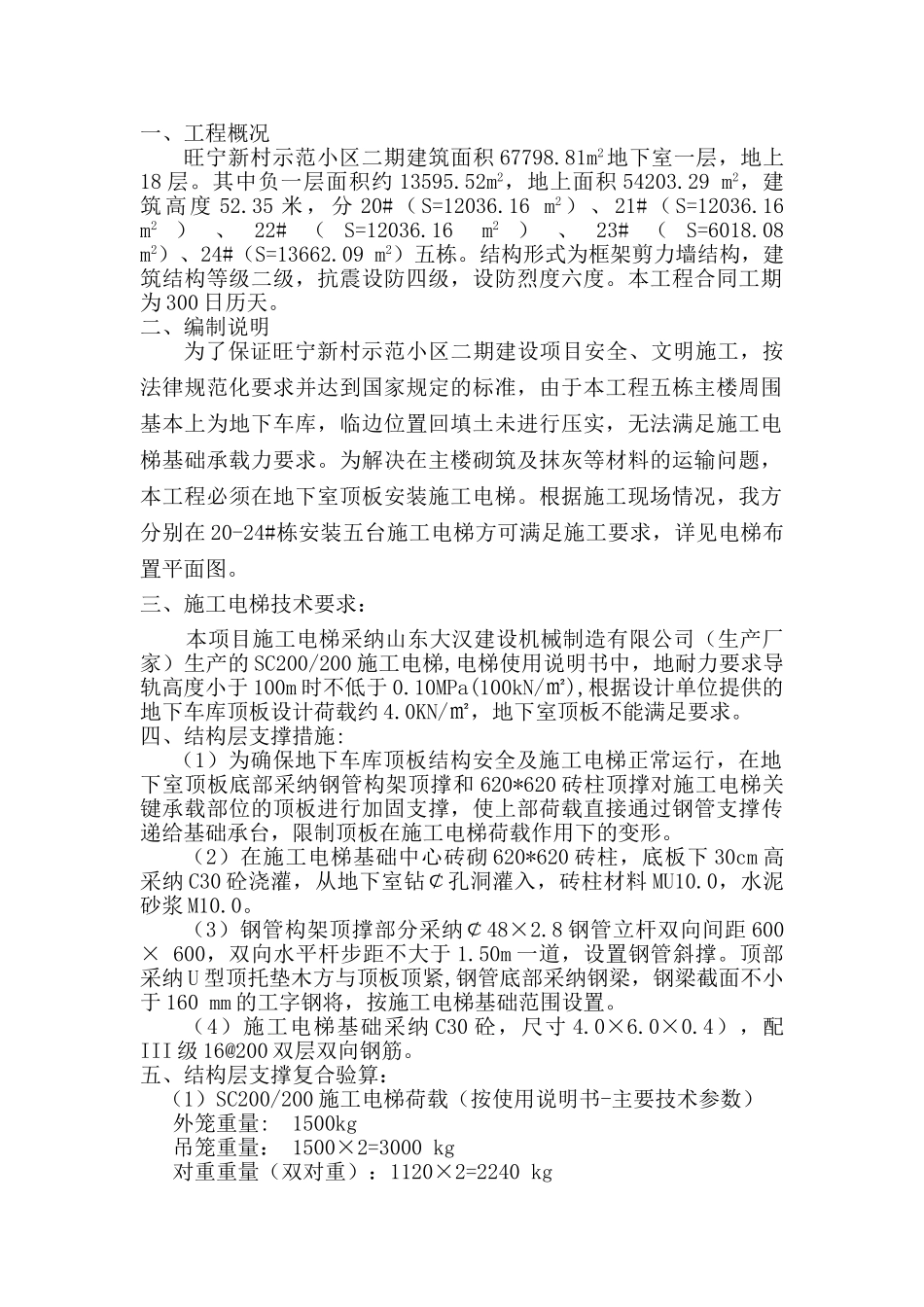

长沙大河西先导区旺宁新村示范小区二期20-24#栋及 A 区地下室建设项目 施工电梯地下室顶板加固施工方案编 制： 审 核： 审 批： 长沙玉潭建筑安装有限公司2014 年 07 月 12 日一、工程概况旺宁新村示范小区二期建筑面积 67798.81m2地下室一层，地上18 层。其中负一层面积约 13595.52m2，地上面积 54203.29 m2，建筑高度 52.35 米，分 20#（ S=12036.16 m2 ）、 21# （ S=12036.16 m2）、22#（S=12036.16 m2）、23#（S=6018.08 m2）、24#（S=13662.09 m2）五栋。结构形式为框架剪力墙结构，建筑结构等级二级，抗震设防四级，设防烈度六度。本工程合同工期为 300 日历天。二、编制说明为了保证旺宁新村示范小区二期建设项目安全、文明施工，按法律规范化要求并达到国家规定的标准，由于本工程五栋主楼周围基本上为地下车库，临边位置回填土未进行压实，无法满足施工电梯基础承载力要求。为解决在主楼砌筑及抹灰等材料的运输问题，本工程必须在地下室顶板安装施工电梯。根据施工现场情况，我方分别在 20-24#栋安装五台施工电梯方可满足施工要求，详见电梯布置平面图。三、施工电梯技术要求： 本项目施工电梯采纳山东大汉建设机械制造有限公司（生产厂家）生产的 SC200/200 施工电梯,电梯使用说明书中，地耐力要求导轨高度小于 100m 时不低于 0.10MPa(100kN/㎡),根据设计单位提供的地下车库顶板设计荷载约 4.0KN/㎡，地下室顶板不能满足要求。四、结构层支撑措施:（1）为确保地下车库顶板结构安全及施工电梯正常运行，在地下室顶板底部采纳钢管构架顶撑和 620*620 砖柱顶撑对施工电梯关键承载部位的顶板进行加固支撑，使上部荷载直接通过钢管支撑传递给基础承台，限制顶板在施工电梯荷载作用下的变形。（2）在施工电梯基础中心砖砌 620*620 砖柱，底板下 30cm 高采纳 C30 砼浇灌，从地下室钻￠孔洞灌入，砖柱材料 MU10.0，水泥砂浆 M10.0。（3）钢管构架顶撑部分采纳￠48×2.8 钢管立杆双向间距 600 × 600，双向水平杆步距不大于 1.50m 一道，设置钢管斜撑。顶部采纳 U 型顶托垫木方与顶板顶紧,钢管底部采纳钢梁，钢梁截面不小于 160 mm 的工字钢将，按施工电梯基础范围设置。（4）施工电梯基础采纳 C30 砼，尺寸 4.0×6.0×0.4），配III 级 16@200 双层双向钢筋。五、结构层支撑复合验算： （1）SC200/200 施工电梯荷载（按使用说明书-主要技术参数） 外笼重量: 1500kg ...
