曲轴和凸轮轴位置传感器工作页

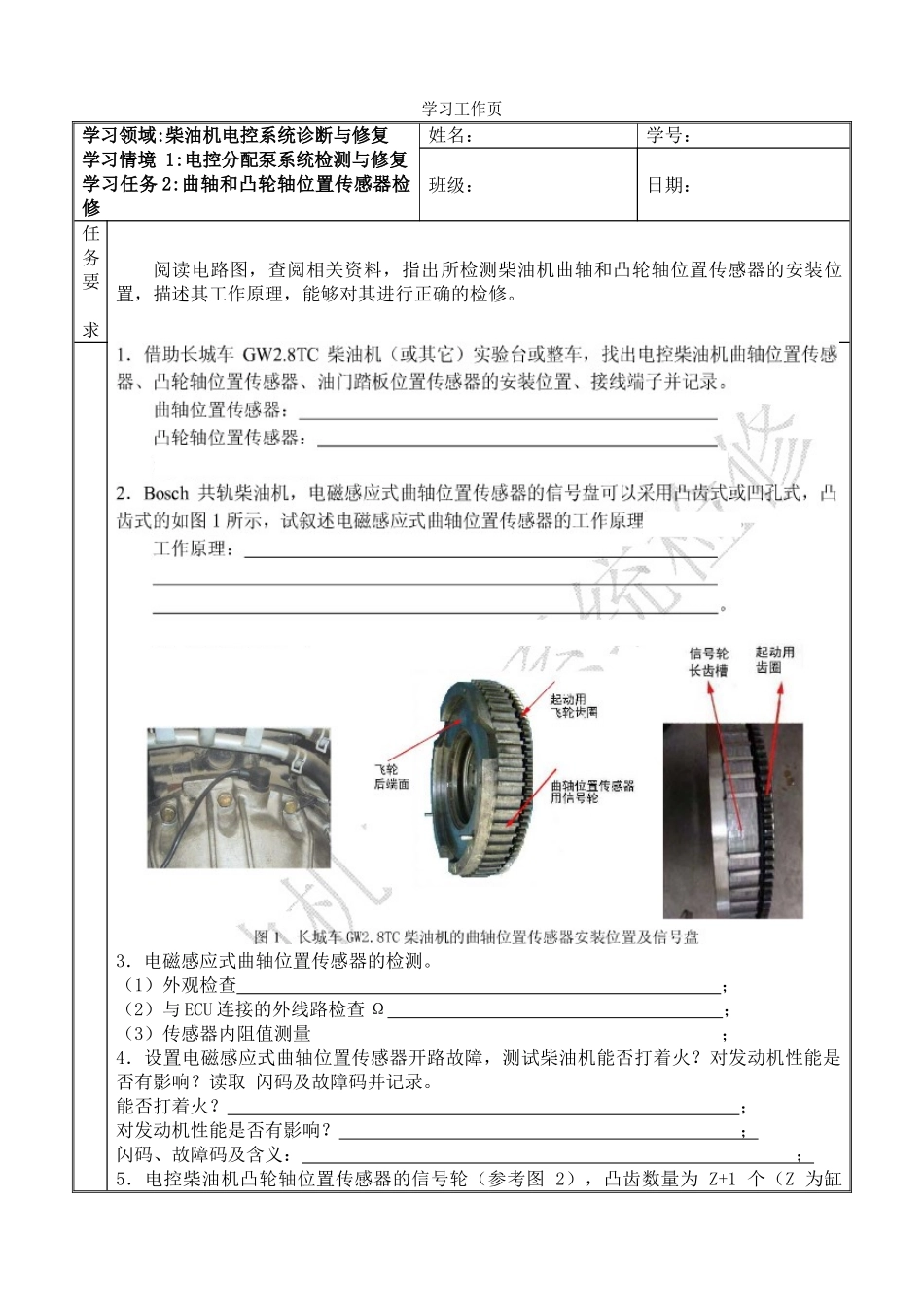

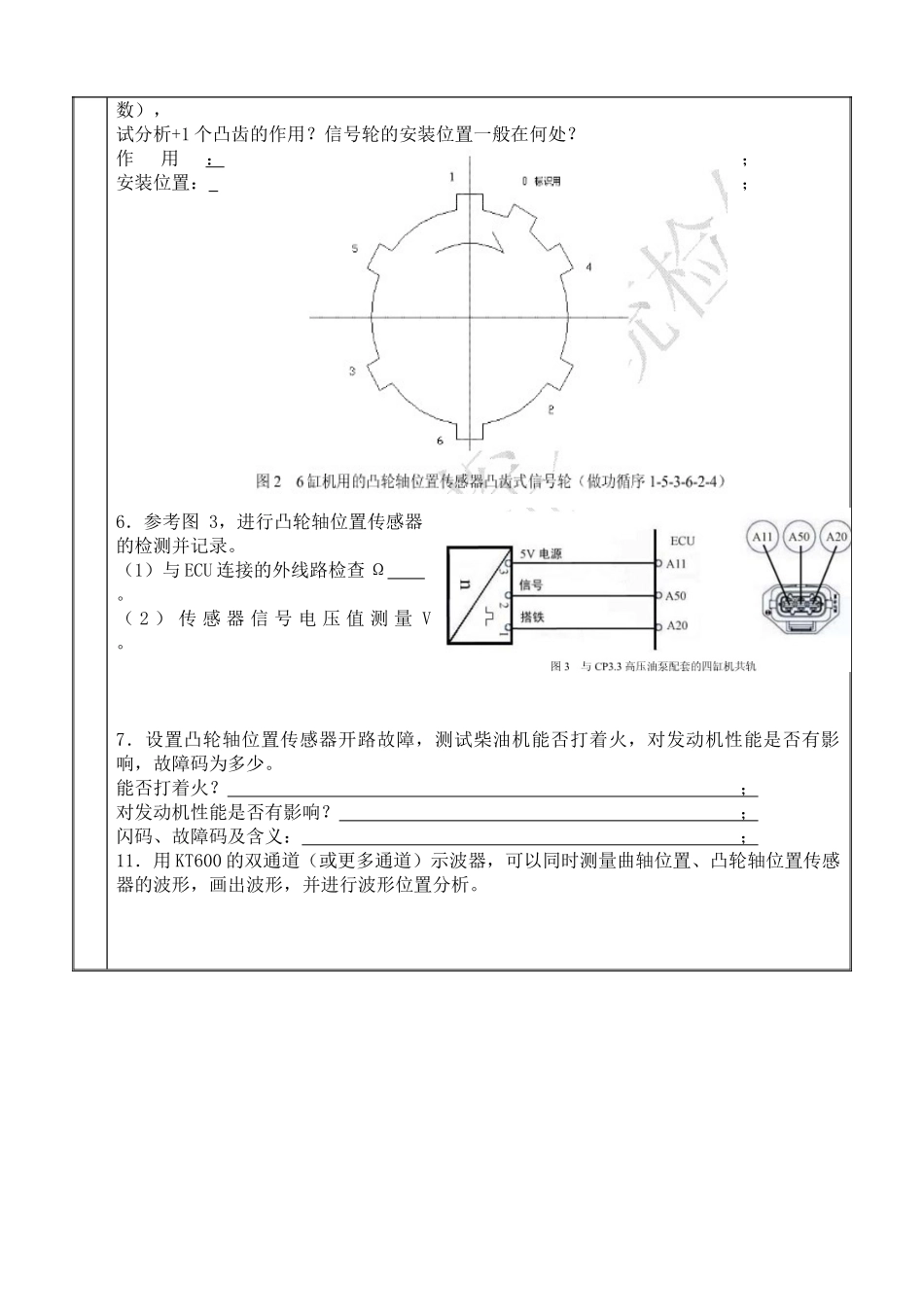

学习工作页学习领域:柴油机电控系统诊断与修复学习情境 1:电控分配泵系统检测与修复学习任务 2:曲轴和凸轮轴位置传感器检修姓名：学号：班级：日期：任务要 求阅读电路图，查阅相关资料，指出所检测柴油机曲轴和凸轮轴位置传感器的安装位置，描述其工作原理，能够对其进行正确的检修。3．电磁感应式曲轴位置传感器的检测。 （1）外观检查 ；（2）与 ECU 连接的外线路检查 Ω ；（3）传感器内阻值测量 ； 4．设置电磁感应式曲轴位置传感器开路故障，测试柴油机能否打着火？对发动机性能是否有影响？读取 闪码及故障码并记录。 能否打着火？ ；对发动机性能是否有影响？ ；闪码、故障码及含义： ；5．电控柴油机凸轮轴位置传感器的信号轮（参考图 2），凸齿数量为 Z+1 个（Z 为缸数）， 试分析+1 个凸齿的作用？信号轮的安装位置一般在何处？ 作用： ；安装位置： ；6．参考图 3，进行凸轮轴位置传感器的检测并记录。 （1）与 ECU 连接的外线路检查 Ω 。 （ 2 ） 传 感 器 信 号 电 压 值 测 量 V 。 7．设置凸轮轴位置传感器开路故障，测试柴油机能否打着火，对发动机性能是否有影响，故障码为多少。 能否打着火？ ；对发动机性能是否有影响？ ；闪码、故障码及含义： ；11．用 KT600 的双通道（或更多通道）示波器，可以同时测量曲轴位置、凸轮轴位置传感器的波形，画出波形，并进行波形位置分析。
