最新欧姆定律

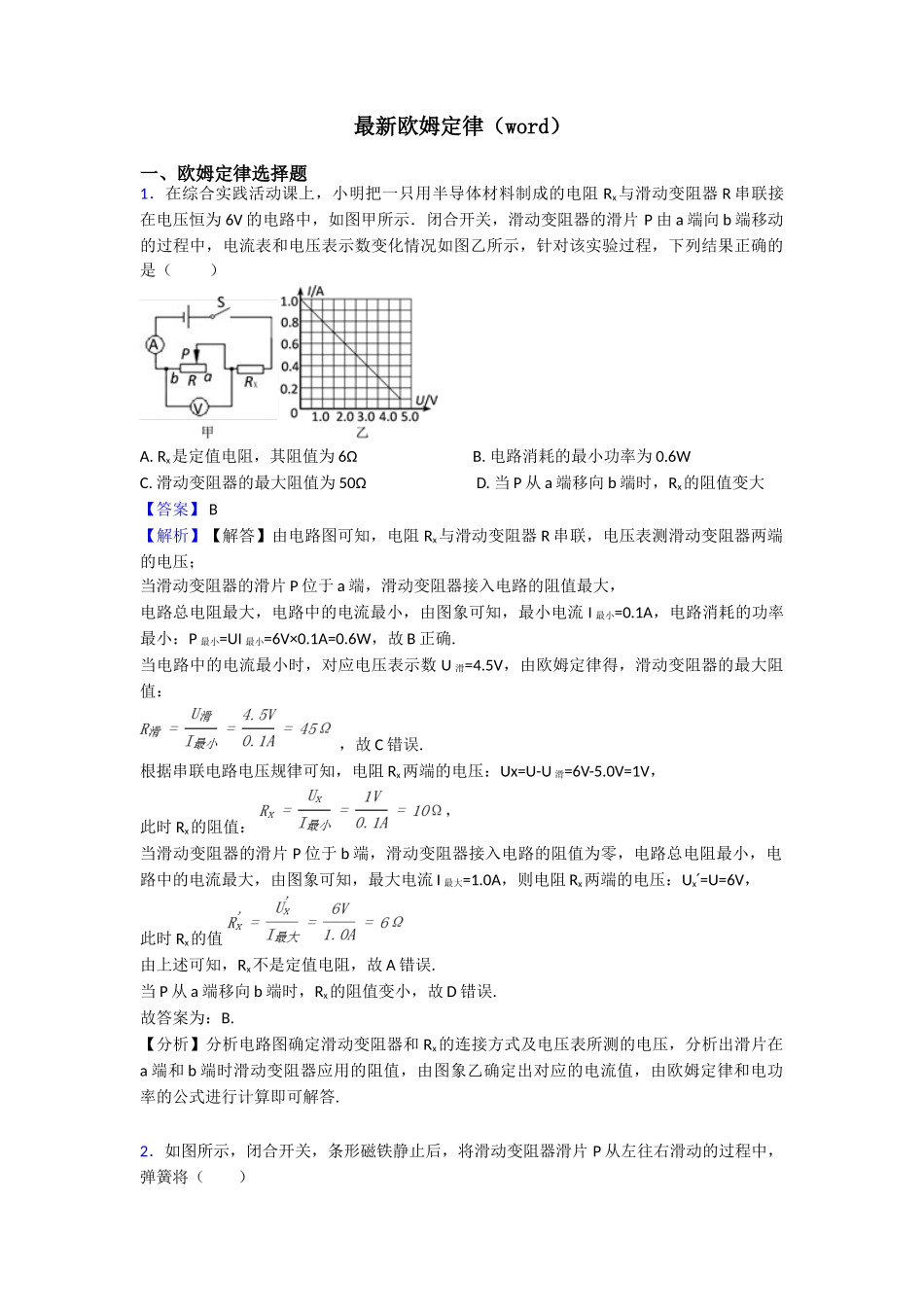

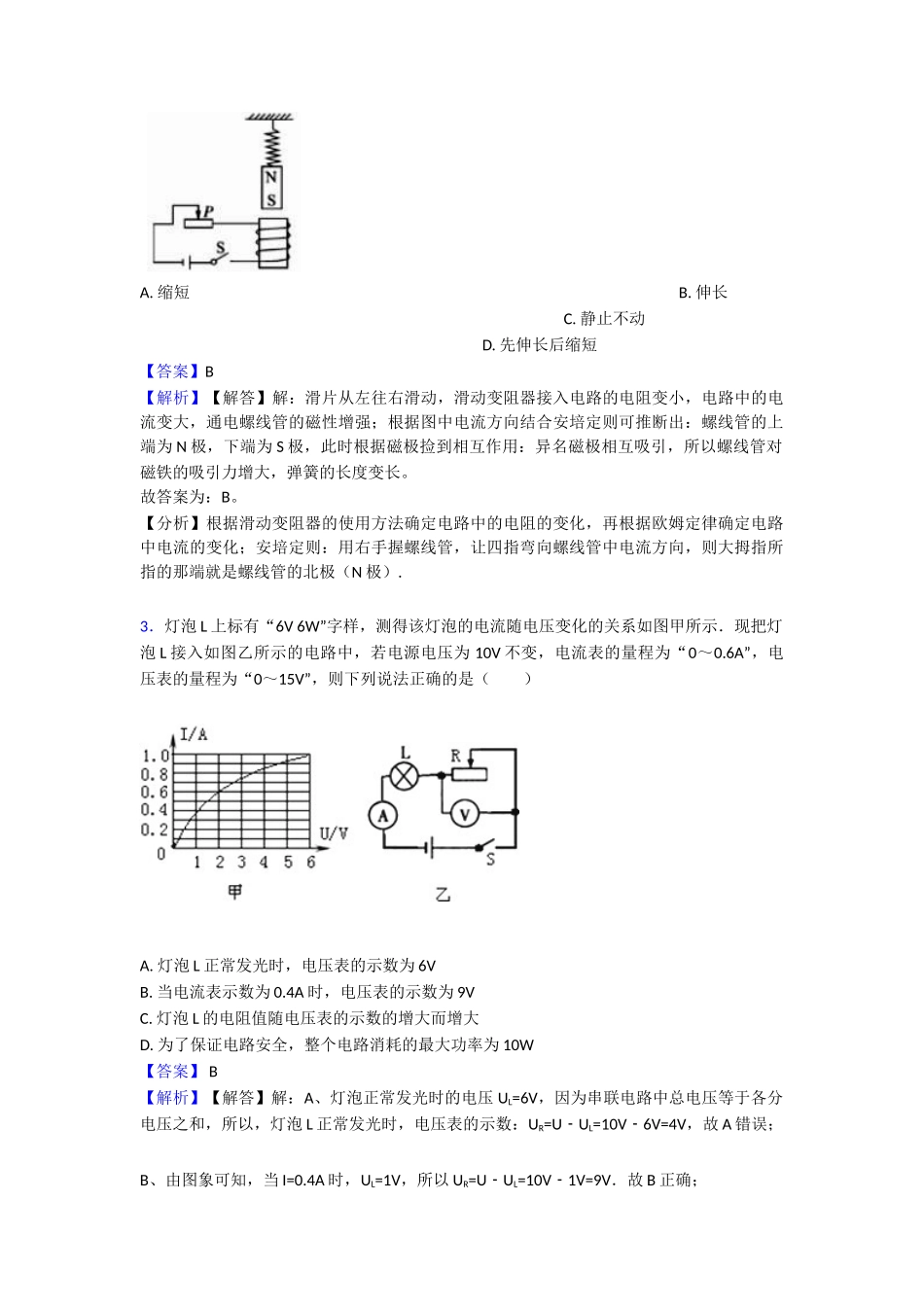

最新欧姆定律（word）一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻 Rx与滑动变阻器 R 串联接在电压恒为 6V 的电路中，如图甲所示．闭合开关，滑动变阻器的滑片 P 由 a 端向 b 端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（ ）A. Rx是定值电阻，其阻值为 6Ω B. 电路消耗的最小功率为 0.6WC. 滑动变阻器的最大阻值为 50Ω D. 当 P 从 a 端移向 b 端时，Rx的阻值变大【答案】 B 【解析】【解答】由电路图可知，电阻 Rx与滑动变阻器 R 串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片 P 位于 a 端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流 I 最小=0.1A，电路消耗的功率最小：P 最小=UI 最小=6V×0.1A=0.6W，故 B 正确.当电路中的电流最小时，对应电压表示数 U 滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值： ，故 C 错误.根据串联电路电压规律可知，电阻 Rx两端的电压：Ux=U-U 滑=6V-5.0V=1V，此时 Rx的阻值： 当滑动变阻器的滑片 P 位于 b 端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流 I 最大=1.0A，则电阻 Rx两端的电压：Ux =U=6V′，此时 Rx的值 由上述可知，Rx不是定值电阻，故 A 错误.当 P 从 a 端移向 b 端时，Rx的阻值变小，故 D 错误.故答案为：B.【分析】分析电路图确定滑动变阻器和 Rx的连接方式及电压表所测的电压，分析出滑片在a 端和 b 端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片 P 从左往右滑动的过程中，弹簧将（ ） A. 缩短 B. 伸长 C. 静止不动 D. 先伸长后缩短【答案】B 【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可推断出：螺线管的上端为 N 极，下端为 S 极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。故答案为：B。【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电...
