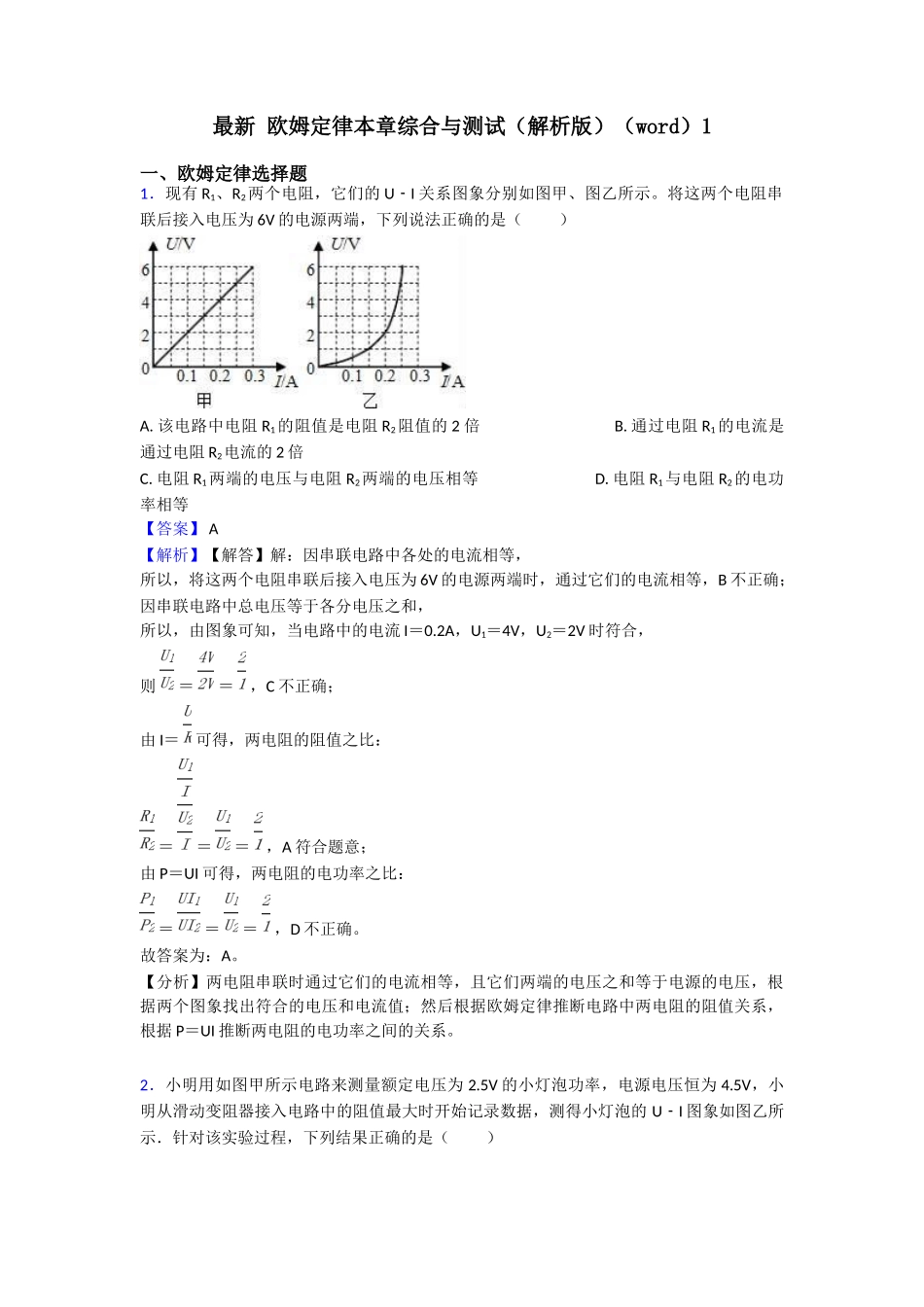

最新 欧姆定律本章综合与测试（解析版）（word）1一、欧姆定律选择题1．现有 R1、R2两个电阻，它们的 UI﹣ 关系图象分别如图甲、图乙所示。将这两个电阻串联后接入电压为 6V 的电源两端，下列说法正确的是（ ） A. 该电路中电阻 R1的阻值是电阻 R2阻值的 2 倍 B. 通过电阻 R1的电流是通过电阻 R2电流的 2 倍C. 电阻 R1两端的电压与电阻 R2两端的电压相等 D. 电阻 R1与电阻 R2的电功率相等【答案】 A 【解析】【解答】解：因串联电路中各处的电流相等， 所以，将这两个电阻串联后接入电压为 6V 的电源两端时，通过它们的电流相等，B 不正确；因串联电路中总电压等于各分电压之和，所以，由图象可知，当电路中的电流 I＝0.2A，U1＝4V，U2＝2V 时符合，则 ＝ ＝ ，C 不正确；由 I＝ 可得，两电阻的阻值之比： ＝ ＝ ＝ ，A 符合题意；由 P＝UI 可得，两电阻的电功率之比： ＝ ＝ ＝ ，D 不正确。故答案为：A。【分析】两电阻串联时通过它们的电流相等，且它们两端的电压之和等于电源的电压，根据两个图象找出符合的电压和电流值；然后根据欧姆定律推断电路中两电阻的阻值关系，根据 P＝UI 推断两电阻的电功率之间的关系。2．小明用如图甲所示电路来测量额定电压为 2.5V 的小灯泡功率，电源电压恒为 4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的 UI﹣ 图象如图乙所示．针对该实验过程，下列结果正确的是（ ） A. 小灯泡的额定功率为 6.25W B. 小灯泡正常工作时的电阻为 5ΩC. 滑动变阻器的最大阻值为 40Ω D. 电路消耗的最小功率为 0.05W【答案】C 【解析】【解答】解： 由电路图知，灯泡 L 与滑动变阻器 R 串联，电压表测 L 两端电压，电流表测电路中电流，A、小灯泡的额定电压为 2.5V，由图象可知此时通过灯泡的电流为 0.4A，所以小灯泡的额定功率：P 额=U 额I=2.5V×0.4A=1W，故 A 错误；B、由 I= 可得，灯泡正常工作时的电阻：RL= = =6.25Ω，故 B 错误；C、电源电压一定，由 I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为 0.1A，此时灯泡两端电压为 0.5V；电路的最大总电阻：R 总最大= = =45Ω，此时灯泡的电阻：RL= = =5Ω，滑动变阻器的最大阻值：R 滑最大=R 总最大﹣RL=45Ω5Ω=40Ω﹣，故 C 正确；D、由 P=UI 可得电路消耗的最小功率：P 总最小=U 总I 最小=...
