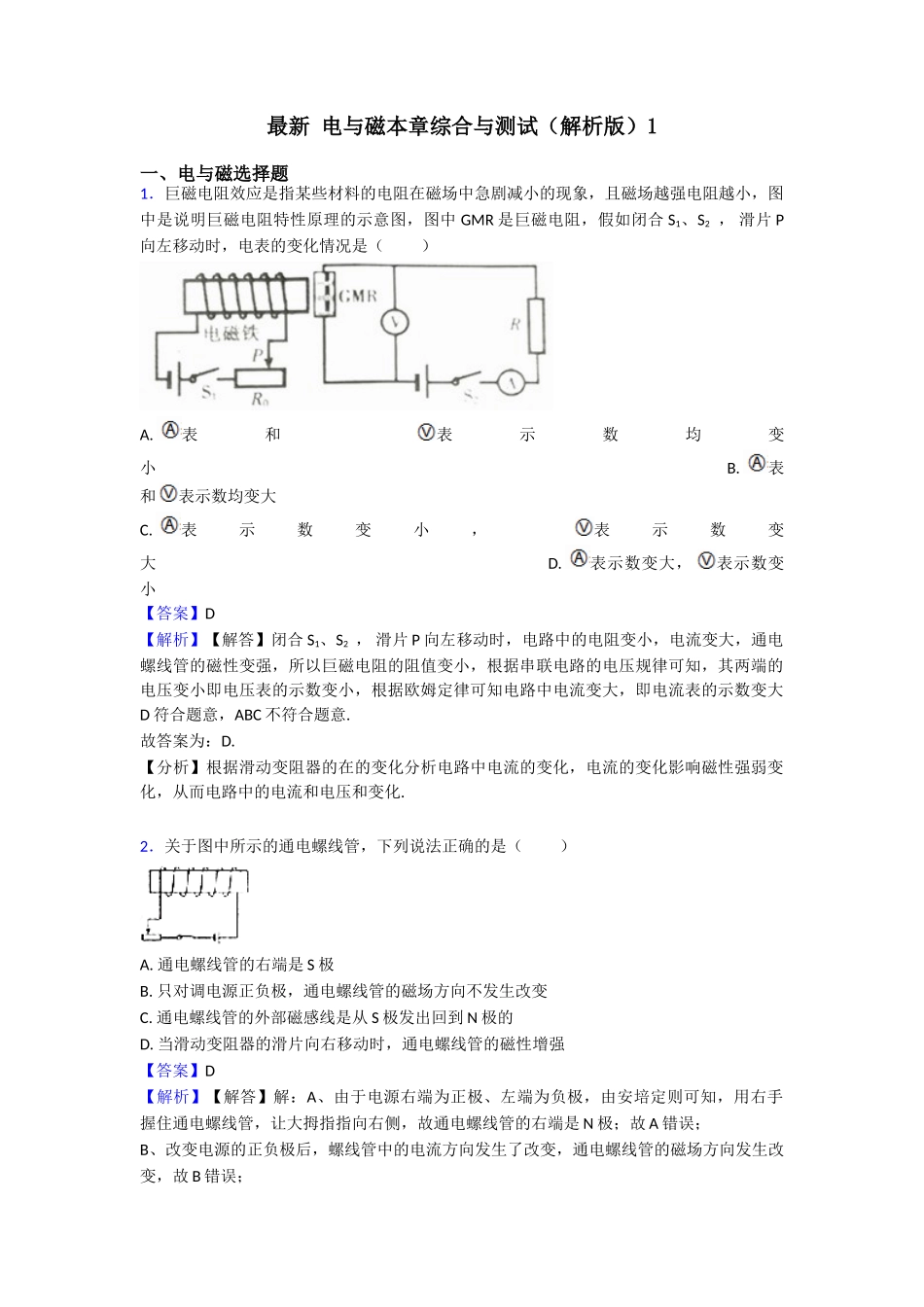

最新 电与磁本章综合与测试（解析版）1一、电与磁选择题1．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中 GMR 是巨磁电阻，假如闭合 S1、S2 ， 滑片 P向左移动时，电表的变化情况是（ ）A. 表和 表示数均变小 B. 表和 表示数均变大C. 表示数变小， 表示数变大 D. 表示数变大， 表示数变小【答案】D 【解析】【解答】闭合 S1、S2 ， 滑片 P 向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大D 符合题意，ABC 不符合题意.故答案为：D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化，电流的变化影响磁性强弱变化，从而电路中的电流和电压和变化.2．关于图中所示的通电螺线管，下列说法正确的是（ ） A. 通电螺线管的右端是 S 极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从 S 极发出回到 N 极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D 【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是 N 极；故 A 错误； B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故 B 错误；C、通电螺线管的外部磁感线是从 N 极发出回到 S 极的，故 C 错误；D、滑动变阻器 P 向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故 D 正确．故选 D．【分析】（1）由螺线管的 N、S 极，据安培定则可推断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从 N 极发出回到 S 极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．3．以下关于电与磁四幅图片的描述正确的是（ ）A. 甲图：它是探究电磁感应现象的装置图B. 乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少C. 丙图：将开关闭合，小磁针的 N 极向...
