最新电功率本章综合与测试

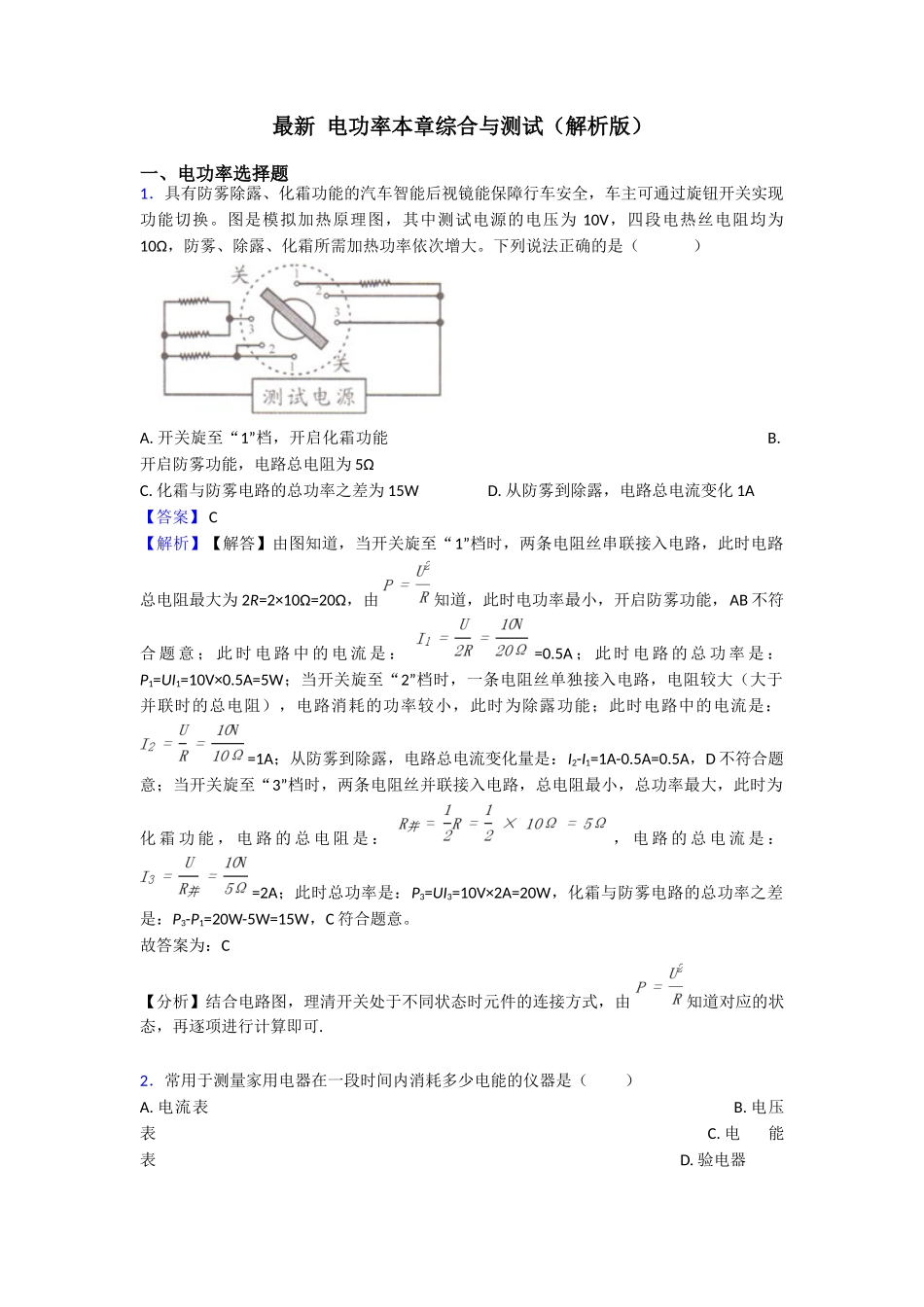

最新 电功率本章综合与测试（解析版）一、电功率选择题1．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为 10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是（ ） A. 开关旋至“1”档，开启化霜功能 B. 开启防雾功能，电路总电阻为 5ΩC. 化霜与防雾电路的总功率之差为 15W D. 从防雾到除露，电路总电流变化 1A【答案】 C 【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为 2R=2×10Ω=20Ω，由 知道，此时电功率最小，开启防雾功能，AB 不符合 题 意 ； 此 时 电 路 中 的 电 流 是 ： =0.5A ； 此 时 电 路 的 总 功 率 是 ：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是： =1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D 不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化 霜 功 能 ， 电 路 的 总 电 阻 是 ： ， 电 路 的 总 电 流 是 ： =2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C 符合题意。 故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由 知道对应的状态，再逐项进行计算即可.2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（ ） A. 电流表 B. 电压表 C. 电能表 D. 验电器【答案】C 【解析】【解答】解：A、电流表是测电流大小的仪表，不符合题意； B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选 C．【分析】明确各仪表或仪器的基本作用回答．3．如图所示的电路中，电源电压恒为 3V，灯泡 L 的电阻为 10Ω 且保持不变。闭合开关 S 后，滑片 P 由 b 端向 a 端滑动的过程中，下列推断正确的是（ ）A. 灯泡 L 亮度变暗 B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小 D. 灯泡 L 的最大功率为 0.9W【答案】D 【解析】【...
