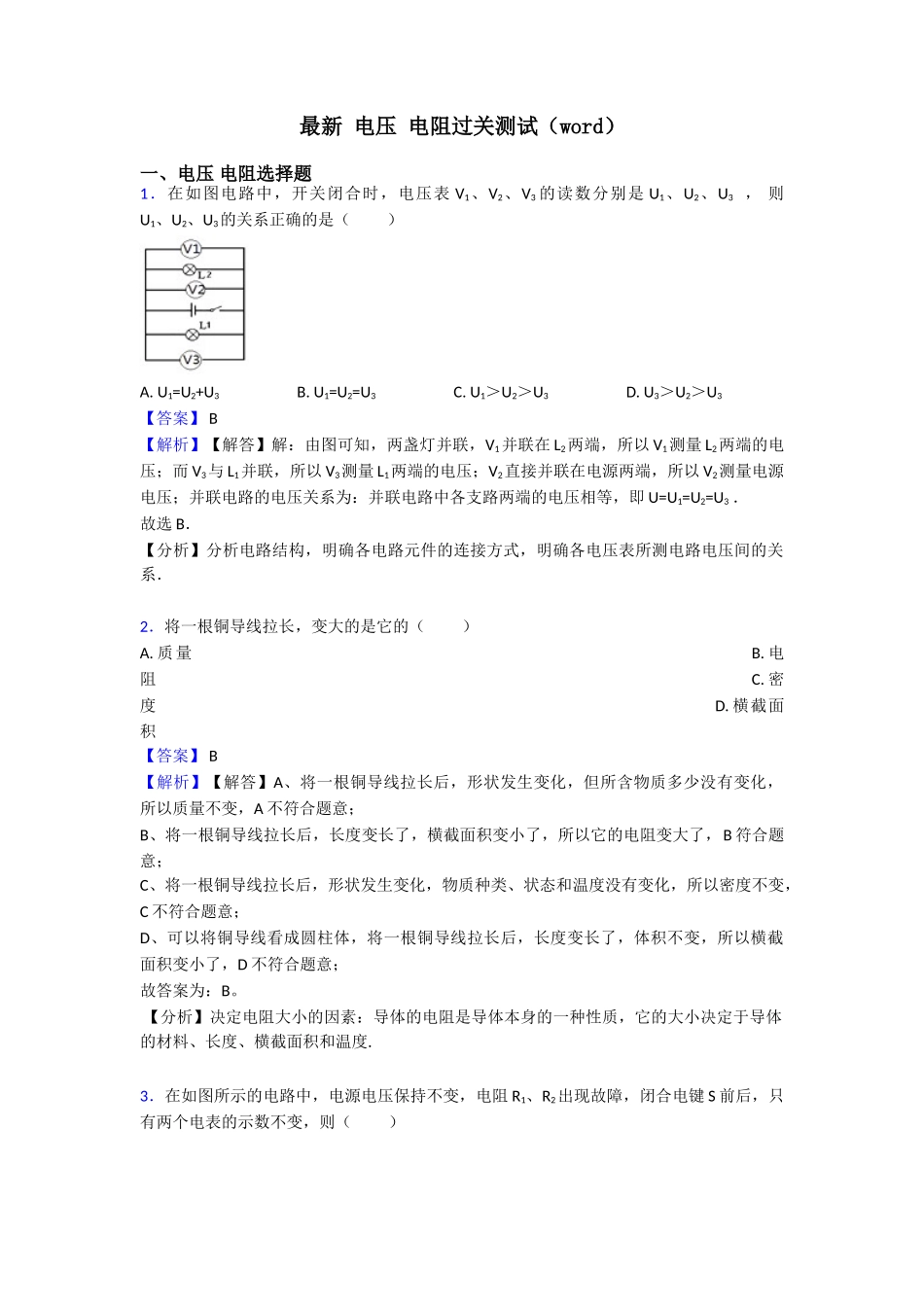

最新 电压 电阻过关测试（word）一、电压 电阻选择题1．在如图电路中，开关闭合时，电压表 V1、V2、V3 的读数分别是 U1、U2、U3 ， 则U1、U2、U3的关系正确的是（ ） A. U1=U2+U3 B. U1=U2=U3 C. U1＞U2＞U3 D. U3＞U2＞U3【答案】 B 【解析】【解答】解：由图可知，两盏灯并联，V1并联在 L2两端，所以 V1测量 L2两端的电压；而 V3与 L1并联，所以 V3测量 L1两端的电压；V2直接并联在电源两端，所以 V2测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即 U=U1=U2=U3 ． 故选 B．【分析】分析电路结构，明确各电路元件的连接方式，明确各电压表所测电路电压间的关系．2．将一根铜导线拉长，变大的是它的（ ） A. 质量 B. 电阻 C. 密度 D. 横截面积【答案】 B 【解析】【解答】A、将一根铜导线拉长后，形状发生变化，但所含物质多少没有变化，所以质量不变，A 不符合题意； B、将一根铜导线拉长后，长度变长了，横截面积变小了，所以它的电阻变大了，B 符合题意；C、将一根铜导线拉长后，形状发生变化，物质种类、状态和温度没有变化，所以密度不变，C 不符合题意；D、可以将铜导线看成圆柱体，将一根铜导线拉长后，长度变长了，体积不变，所以横截面积变小了，D 不符合题意；故答案为：B。 【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.3．在如图所示的电路中，电源电压保持不变，电阻 R1、R2出现故障，闭合电键 S 前后，只有两个电表的示数不变，则（ ）A. 电压表 V 的示数不变，R1断路 B. 电压表 V 的示数不变，R1短路C. 电流表 A1的示数不变，R2断路 D. 电流表 A2的示数不变，R2短路【答案】 C 【解析】【解答】解：由电路图可知，闭合开关前，只有电阻 R2接入电路；开关 S 闭合后，假如电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表 A2测干路电路，电流表 A1 测 R2 支路的电流，则电流表 A1 的示数不变，电流表 A2 的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻 R1断路，R2正常，闭合开关 S 后，电压表示数不变，电流表 A1示数不变，电流表A2示数不变，A 不符合题意；B、电阻 R1短路，R2正常，闭合开关 S 后，造成电源短路，电压表和电流表 A1无示数，电流表 A2示数变大，会烧坏电源和电流表 A2 ， B 不...
