L型行政办公楼设计说明书 土木工程专业

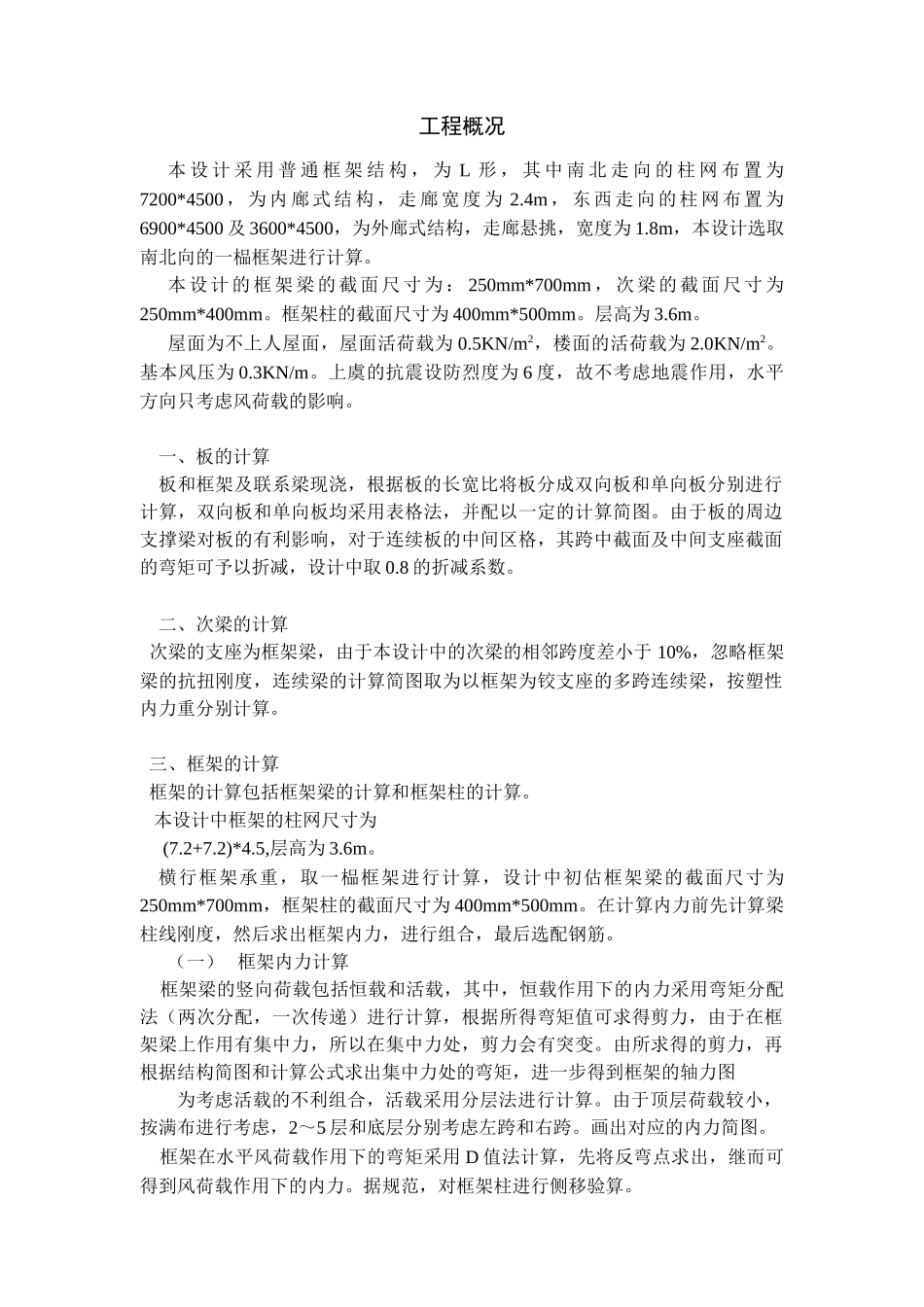

L型行政办公楼设计说明书  土木工程专业_第1页
1/52

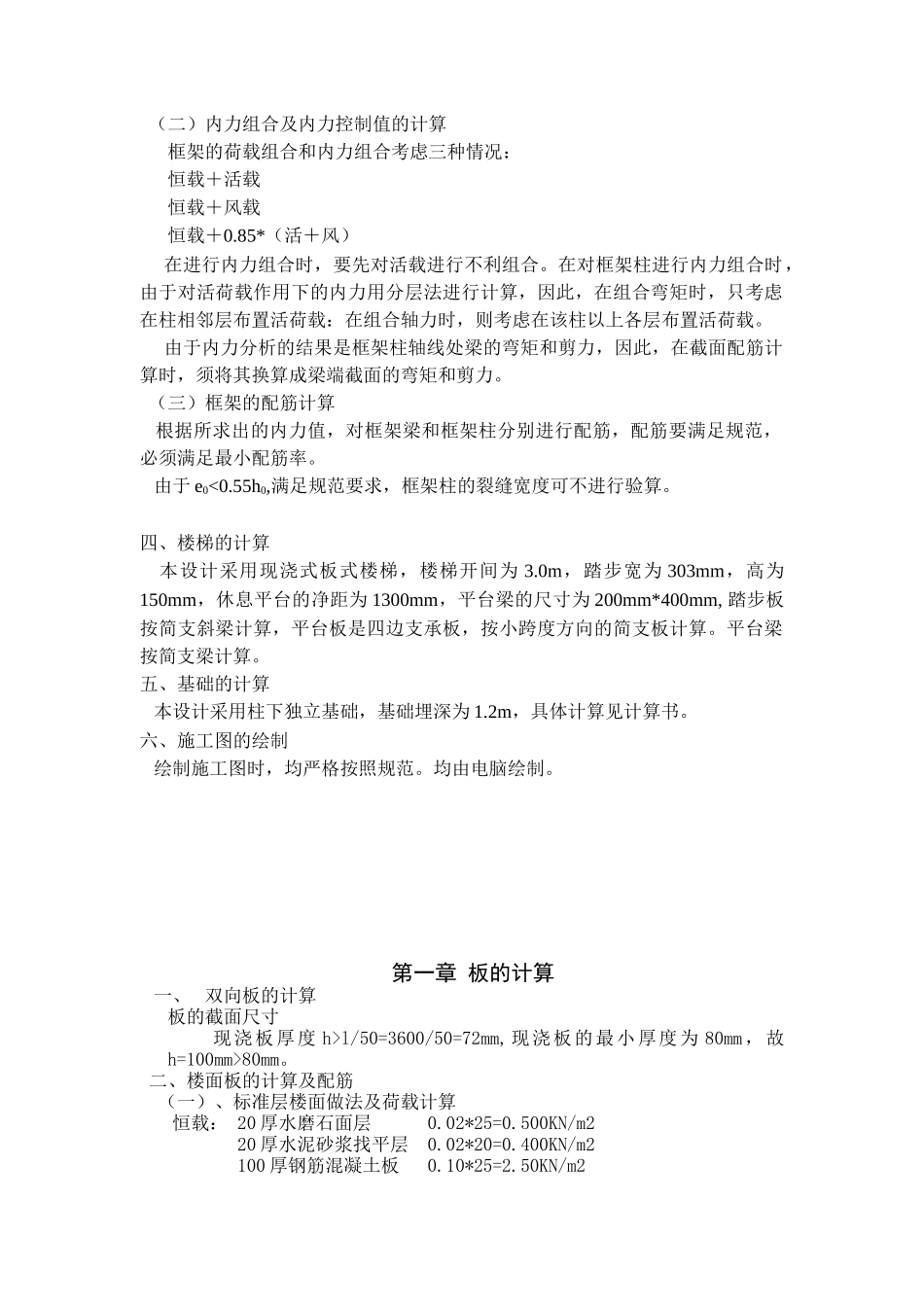

L型行政办公楼设计说明书  土木工程专业_第2页
2/52

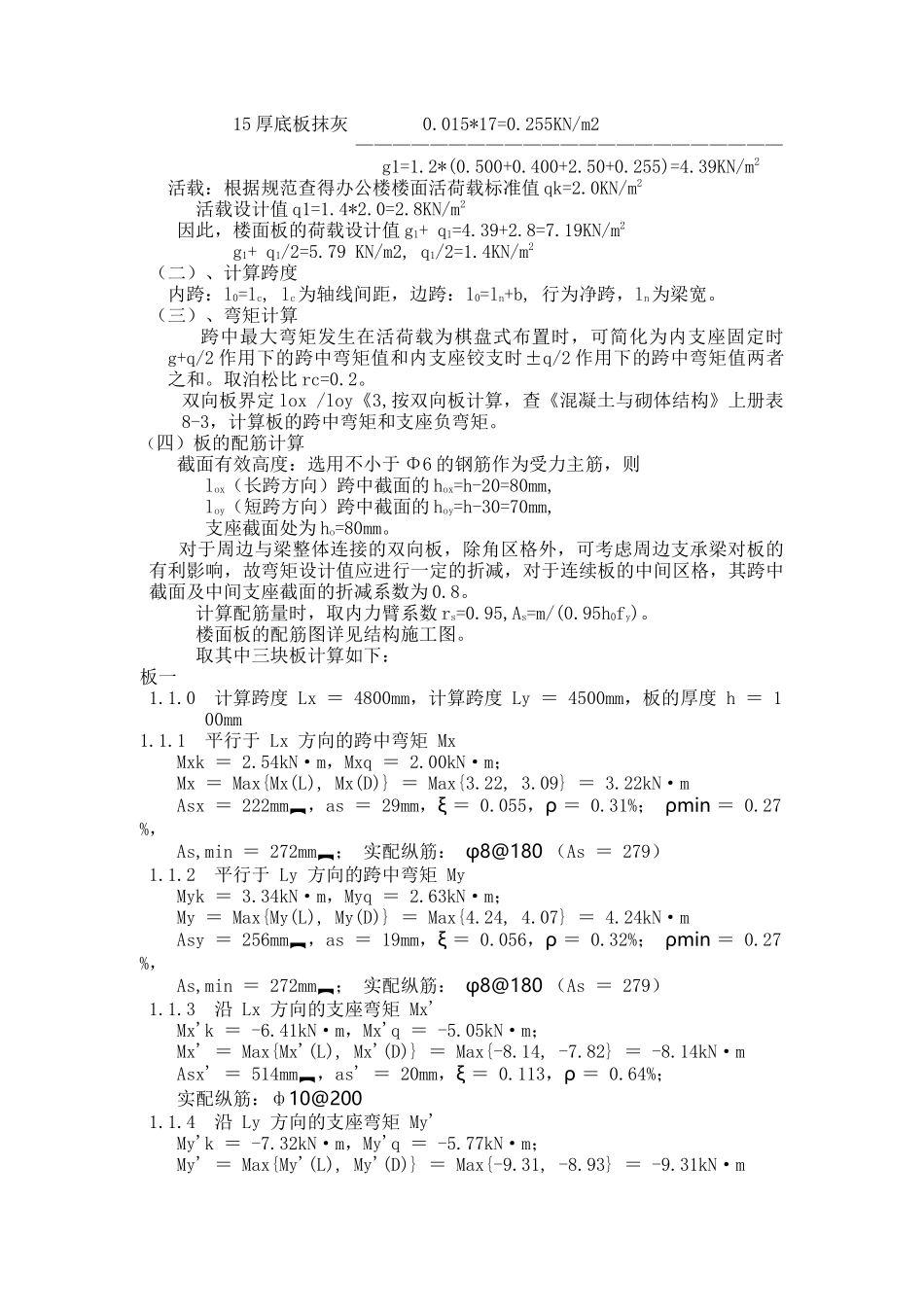

L型行政办公楼设计说明书  土木工程专业_第3页
3/52
工程概况本 设 计 采 用 普 通 框 架 结 构 , 为 L 形 , 其 中 南 北 走 向 的 柱 网 布 置 为7200*4500 , 为 内 廊 式 结 构 , 走 廊 宽 度 为 2.4m , 东 西 走 向 的 柱 网 布 置 为6900*4500 及 3600*4500,为外廊式结构,走廊悬挑,宽度为 1.8m,本设计选取南北向的一榀框架进行计算。本设计的框架梁的截面尺寸为: 250mm*700mm ,次梁的截面尺寸为250mm*400mm。框架柱的截面尺寸为 400mm*500mm。层高为 3.6m。屋面为不上人屋面,屋面活荷载为 0.5KN/m2,楼面的活荷载为 2.0KN/m2。基本风压为 0.3KN/m。上虞的抗震设防烈度为 6 度,故不考虑地震作用,水平方向只考虑风荷载的影响。一、板的计算板和框架及联系梁现浇,根据板的长宽比将板分成双向板和单向板分别进行计算,双向板和单向板均采用表格法,并配以一定的计算简图。由于板的周边支撑梁对板的有利影响,对于连续板的中间区格,其跨中截面及中间支座截面的弯矩可予以折减,设计中取 0.8 的折减系数。二、次梁的计算 次梁的支座为框架梁,由于本设计中的次梁的相邻跨度差小于 10%,忽略框架梁的抗扭刚度,连续梁的计算简图取为以框架为铰支座的多跨连续梁,按塑性内力重分别计算。 三、框架的计算 框架的计算包括框架梁的计算和框架柱的计算。 本设计中框架的柱网尺寸为 (7.2+7.2)*4.5,层高为 3.6m。横行框架承重,取一榀框架进行计算,设计中初估框架梁的截面尺寸为250mm*700mm,框架柱的截面尺寸为 400mm*500mm。在计算内力前先计算梁柱线刚度,然后求出框架内力,进行组合,最后选配钢筋。(一) 框架内力计算 框架梁的竖向荷载包括恒载和活载,其中,恒载作用下的内力采用弯矩分配法(两次分配,一次传递)进行计算,根据所得弯矩值可求得剪力,由于在框架梁上作用有集中力,所以在集中力处,剪力会有突变。由所求得的剪力,再根据结构简图和计算公式求出集中力处的弯矩,进一步得到框架的轴力图为考虑活载的不利组合,活载采用分层法进行计算。由于顶层荷载较小,按满布进行考虑,2~5 层和底层分别考虑左跨和右跨。画出对应的内力简图。 框架在水平风荷载作用下的弯矩采用 D 值法计算,先将反弯点求出,继而可得到风荷载作用下的内力。据规范,对框架柱进行侧移验算。(二)内力组合及内力控制值的计算框架的荷载组合和内力组合考虑三种情况: 恒载+活载 恒载+风载 恒载+0.85*(活+...
