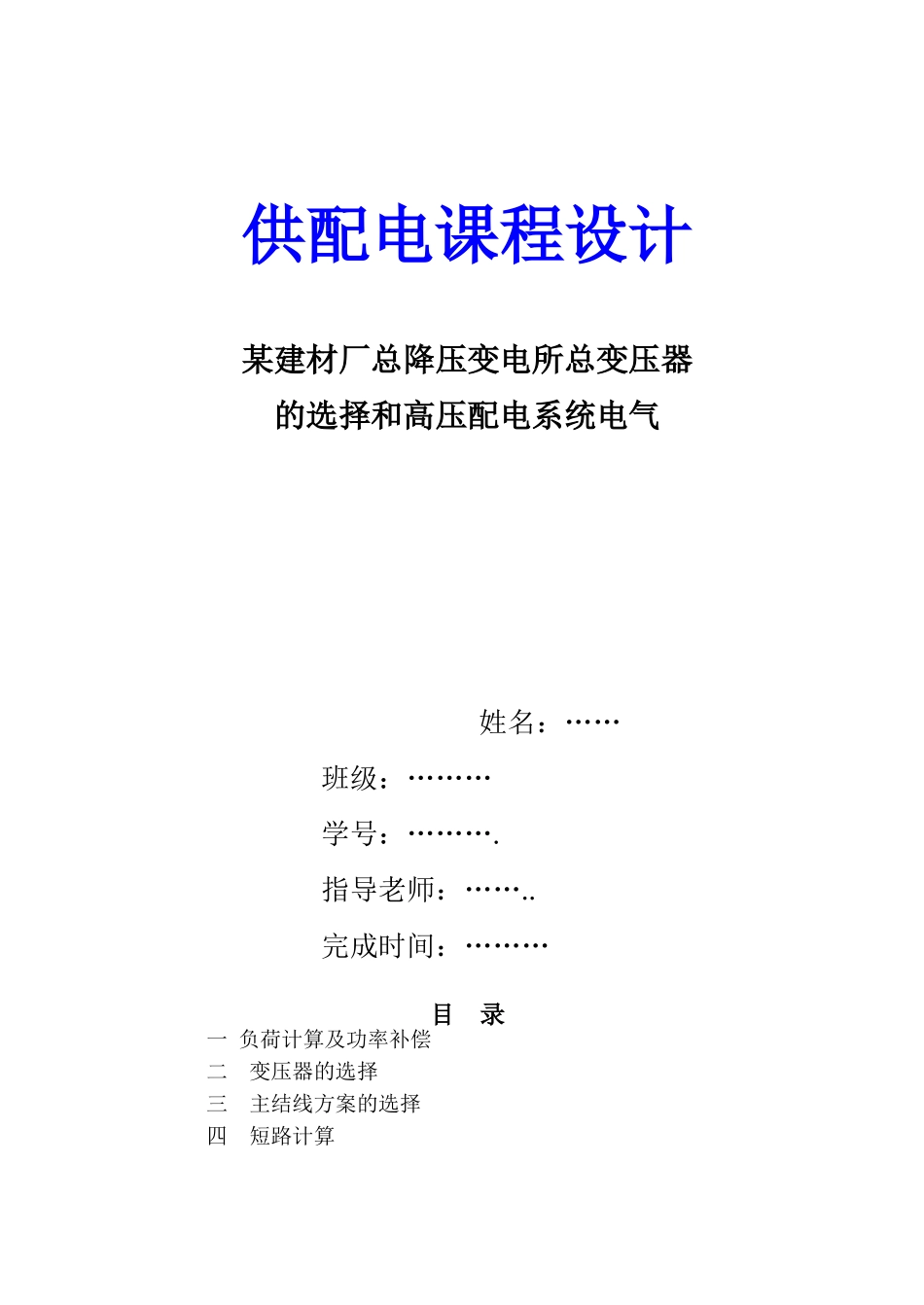

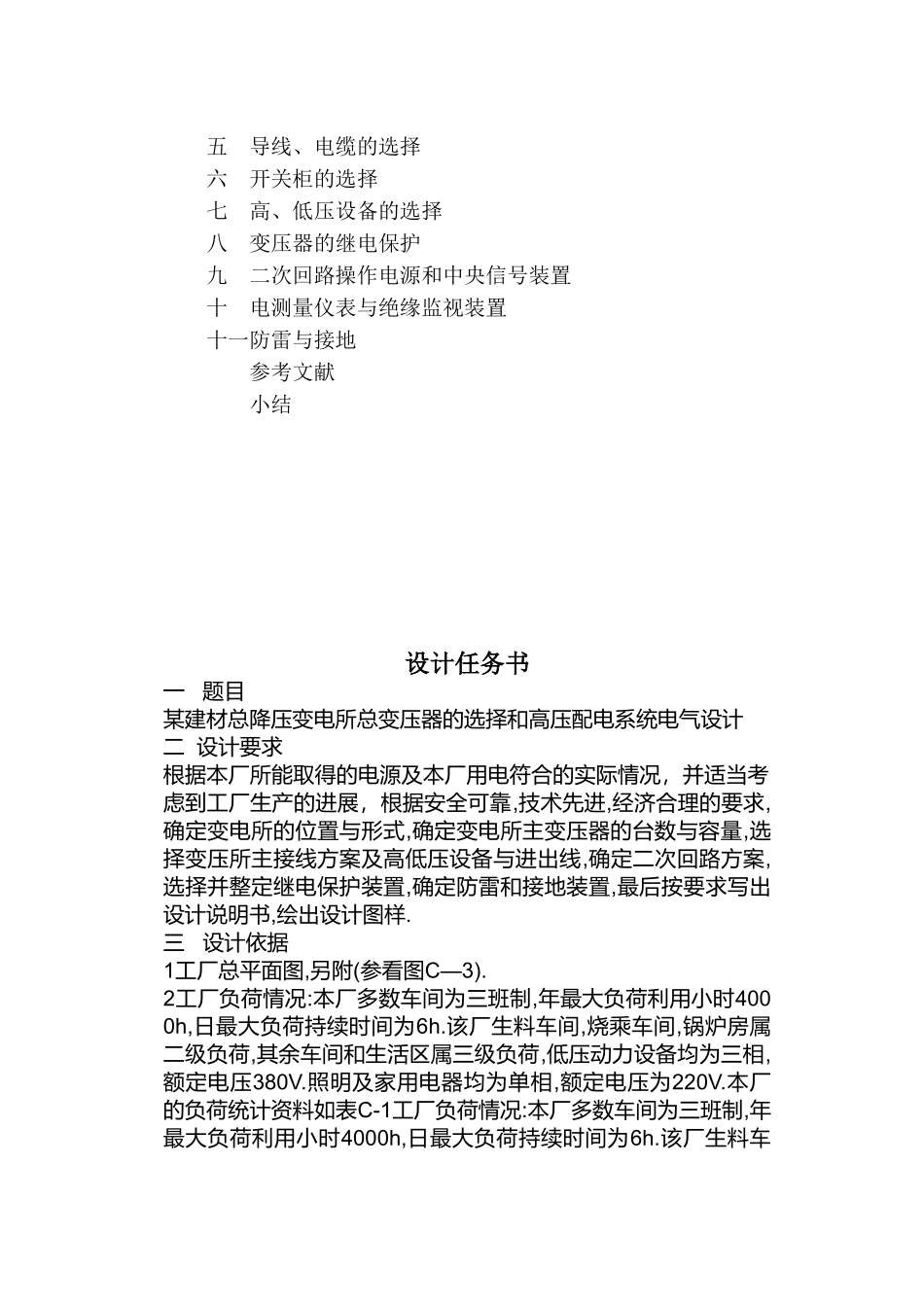

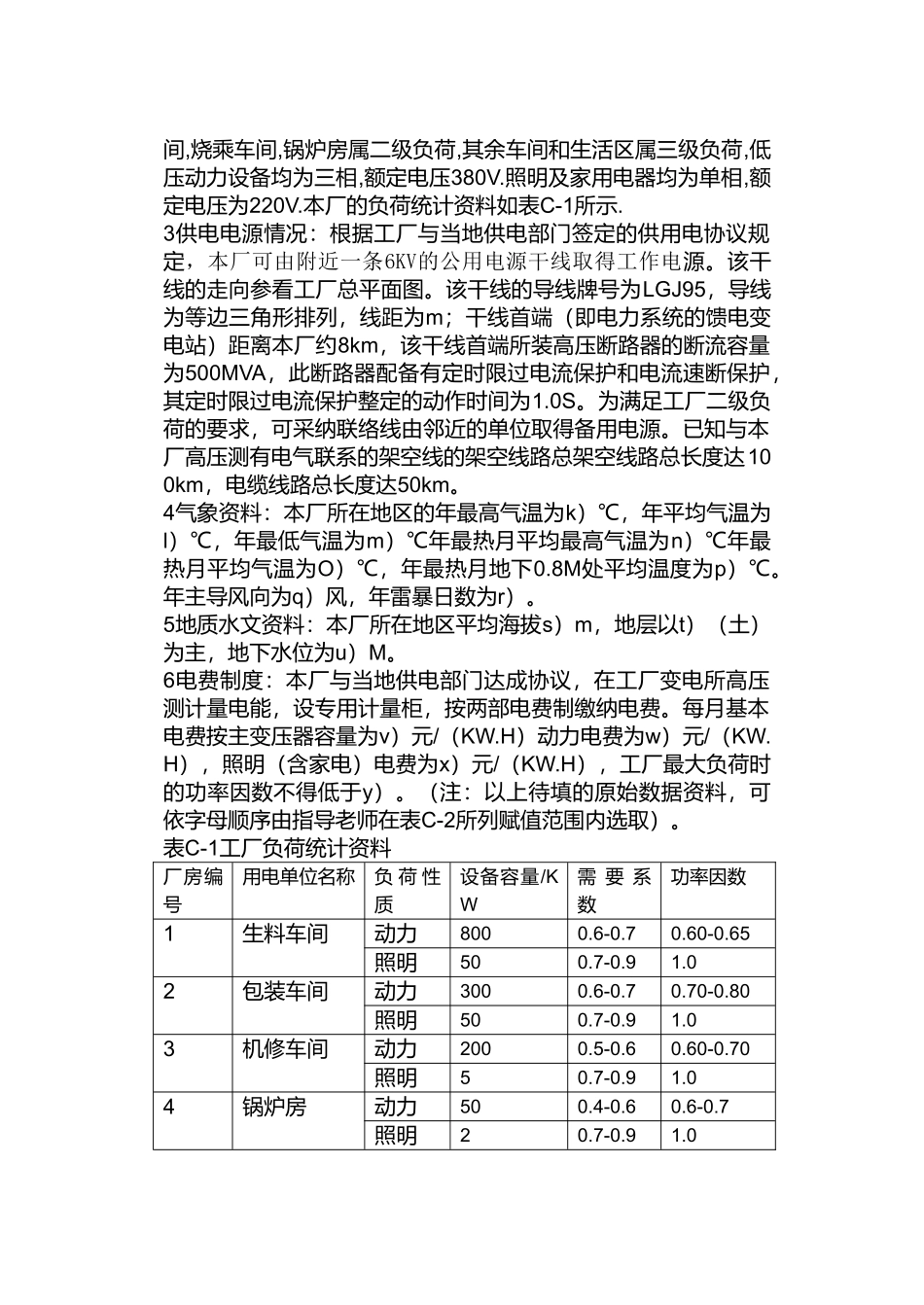

供配电课程设计 某建材厂总降压变电所总变压器的选择和高压配电系统电气姓名：…… 班级：……… 学号：………. 指导老师：…….. 完成时间：……… 目 录 一 负荷计算及功率补偿二 变压器的选择三 主结线方案的选择四 短路计算五 导线、电缆的选择六 开关柜的选择七 高、低压设备的选择八 变压器的继电保护九 二次回路操作电源和中央信号装置十 电测量仪表与绝缘监视装置十一防雷与接地参考文献小结设计任务书一 题目某建材总降压变电所总变压器的选择和高压配电系统电气设计二 设计要求根据本厂所能取得的电源及本厂用电符合的实际情况，并适当考虑到工厂生产的进展，根据安全可靠,技术先进,经济合理的要求,确定变电所的位置与形式,确定变电所主变压器的台数与容量,选择变压所主接线方案及高低压设备与进出线,确定二次回路方案,选择并整定继电保护装置,确定防雷和接地装置,最后按要求写出设计说明书,绘出设计图样.三 设计依据1工厂总平面图,另附(参看图C—3).2工厂负荷情况:本厂多数车间为三班制,年最大负荷利用小时4000h,日最大负荷持续时间为6h.该厂生料车间,烧乘车间,锅炉房属二级负荷,其余车间和生活区属三级负荷,低压动力设备均为三相,额定电压380V.照明及家用电器均为单相,额定电压为220V.本厂的负荷统计资料如表C-1工厂负荷情况:本厂多数车间为三班制,年最大负荷利用小时4000h,日最大负荷持续时间为6h.该厂生料车间,烧乘车间,锅炉房属二级负荷,其余车间和生活区属三级负荷,低压动力设备均为三相,额定电压380V.照明及家用电器均为单相,额定电压为220V.本厂的负荷统计资料如表C-1所示.3供电电源情况：根据工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条6KV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ95，导线为等边三角形排列，线距为m；干线首端（即电力系统的馈电变电站）距离本厂约8km，该干线首端所装高压断路器的断流容量为500MVA，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为1.0S。为满足工厂二级负荷的要求，可采纳联络线由邻近的单位取得备用电源。已知与本厂高压测有电气联系的架空线的架空线路总架空线路总长度达100km，电缆线路总长度达50km。4气象资料：本厂所在地区的年最高气温为k）℃，年平均气温为l）℃，年最低气温为m）℃年最热月平均最高气温为n）℃年最热月平均气温为O）℃，年最热月地下0.8M处平均温...
