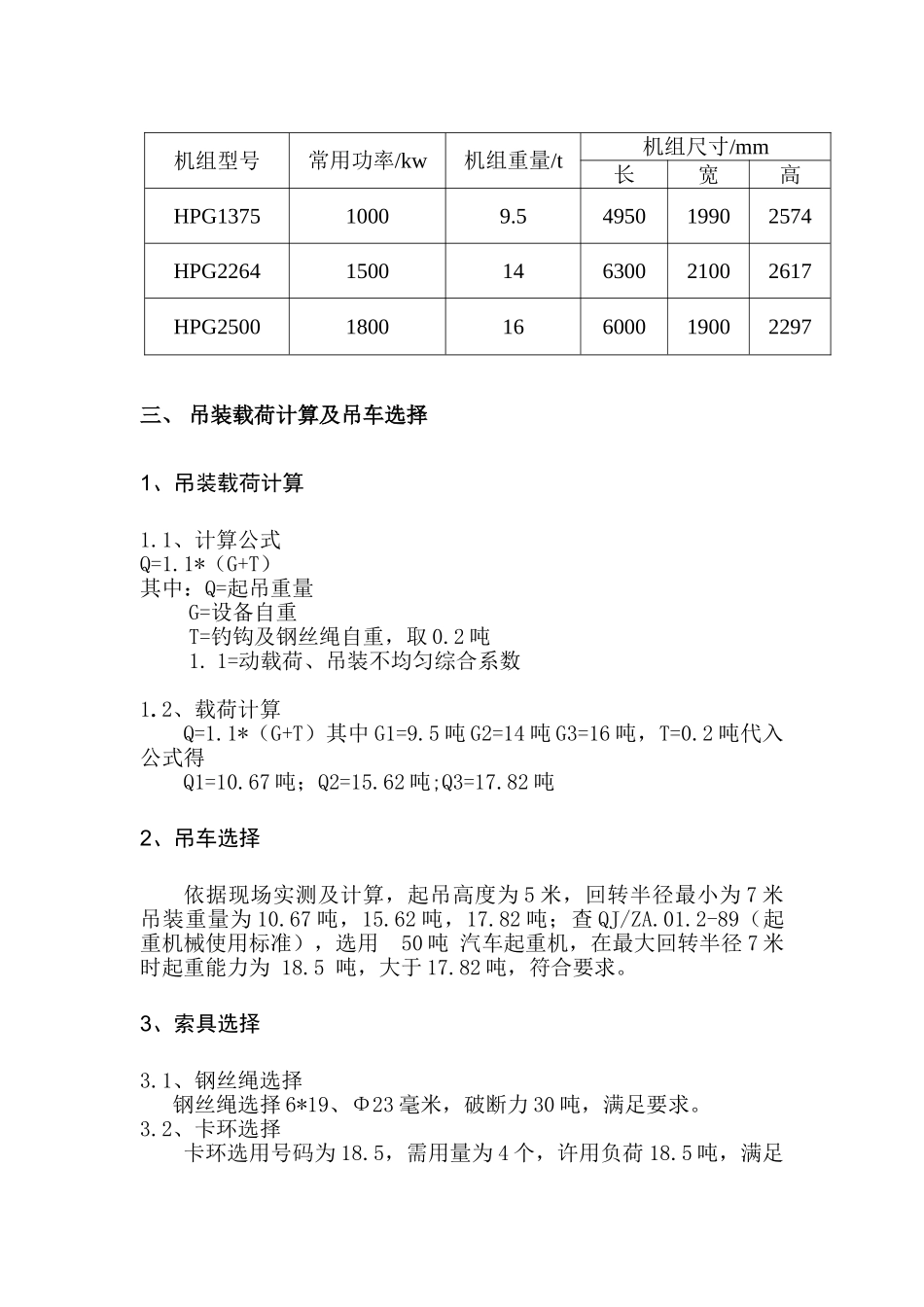

泰达广场 A 区、B 区及泰达中央广场柴油发电机组吊装方案编制单位：广东康菱动力科技有限公司编制人：王斌审核人：周琳批准人：李琳编制日期：2025 年 9 月 28 日目录一、工程概述二、设备情况三、吊装载荷计算及吊车选择1.吊装载荷计算载荷计算2.吊车选择3.索具选择四、综合施工程序及主要步骤的要求1.吊装孔及运输路线的选择2.吊装3.水平运输4.就位找正五、安全技术措施及注意事项六、柴油发电机组吊装日程安排七、主要机具、材料一览表八、岗位职责及人员一览表九、需协调问题一、工程概述：泰达 A 区、B 区及中央广场的地下一层分别设计有柴油发电机组各一台，按工程进度安排现需把这三台机组安装就位，在安装之前需进行一次吊装施工，把柴油发电机组从车上吊入地下一层；再由专业机电设备搬运队把机组运送到指定的柴油发电机房内并放置在已做好的基础之上定好位。二、设备情况：三、 吊装载荷计算及吊车选择1、吊装载荷计算1.1、计算公式Q=1.1*（G+T）其中：Q=起吊重量G=设备自重T=钓钩及钢丝绳自重，取 0.2 吨1. 1=动载荷、吊装不均匀综合系数1.2、载荷计算Q=1.1*（G+T）其中 G1=9.5 吨 G2=14 吨 G3=16 吨，T=0.2 吨代入公式得Q1=10.67 吨；Q2=15.62 吨;Q3=17.82 吨2、吊车选择依据现场实测及计算，起吊高度为 5 米，回转半径最小为 7 米吊装重量为 10.67 吨，15.62 吨，17.82 吨；查 QJ/ZA.01.2-89（起重机械使用标准），选用 50 吨 汽车起重机，在最大回转半径 7 米时起重能力为 18.5 吨，大于 17.82 吨，符合要求。3、索具选择3.1、钢丝绳选择 钢丝绳选择 6*19、Φ23 毫米，破断力 30 吨，满足要求。3.2、卡环选择卡环选用号码为 18.5，需用量为 4 个，许用负荷 18.5 吨，满足机组型号常用功率/kw机组重量/t机组尺寸/mm长宽高HPG137510009.5495019902574HPG2264150014630021002617HPG2500180016600019002297使用要求。4、 吊车工作半径取 7m 综合考虑起重机的工作幅度，参考吊车性能参数表，选用重型汽车起重机 QY50K 汽车吊满足施工要求。50T 吊车性能参数表工作半径(m)主臂长度(m)10.7018.0025.4032.7540.103.050.003.543.004.038.004.534.005.030.0024.705.528.0023.506.024.0022.2016.306.521.0020.0015.007.018.5018.0014.1010.208.014.5014.0012.409.207.509.011.5011.2011.108.306.5010.09.2010.007.506.0012.06.407.506.805.2014.05.105.704.6016.04.004.703.9018.03...
