柴油发电机组吊装施工方案

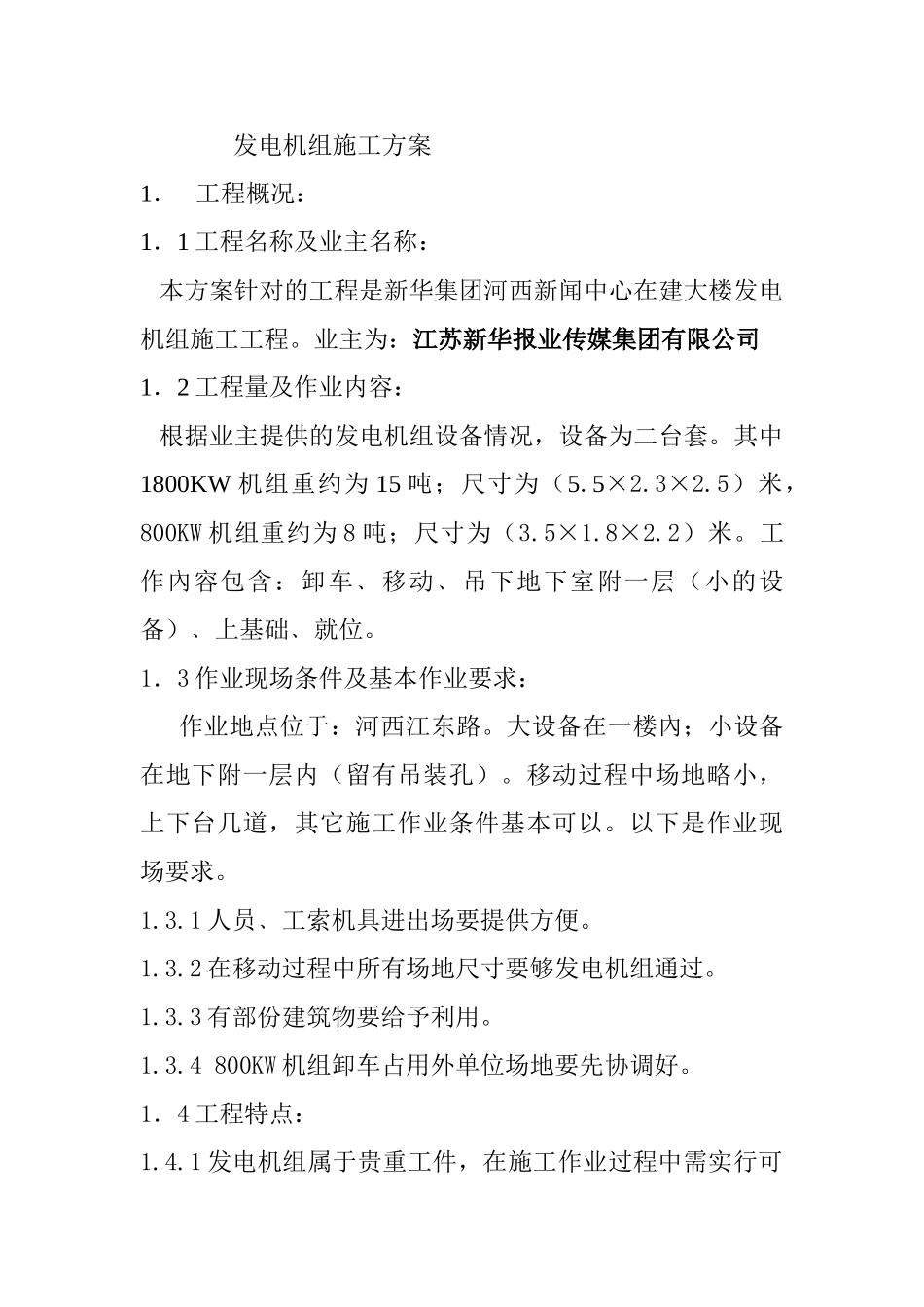

发电机组施工方案1． 工程概况：1．1 工程名称及业主名称： 本方案针对的工程是新华集团河西新闻中心在建大楼发电机组施工工程。业主为：江苏新华报业传媒集团有限公司1．2 工程量及作业内容： 根据业主提供的发电机组设备情况，设备为二台套。其中1800KW 机组重约为 15 吨；尺寸为（5.5×2.3×2.5）米，800KW 机组重约为 8 吨；尺寸为（3.5×1.8×2.2）米。工作內容包含：卸车﹑移动﹑吊下地下室附一层（小的设备）﹑上基础﹑就位。1．3 作业现场条件及基本作业要求： 作业地点位于：河西江东路。大设备在一楼內；小设备在地下附一层内（留有吊装孔）。移动过程中场地略小，上下台几道，其它施工作业条件基本可以。以下是作业现场要求。1.3.1 人员﹑工索机具进出场要提供方便。1.3.2 在移动过程中所有场地尺寸要够发电机组通过。1.3.3 有部份建筑物要给予利用。1.3.4 800KW 机组卸车占用外单位场地要先协调好。1．4 工程特点：1.4.1 发电机组属于贵重工件，在施工作业过程中需实行可靠措施，确保发电机组安全就位。1.4.2 发电机组在移动就位等作业活动中，受到现场条件的限制无法利用现代化的装卸机械和运输机械进行作业，需要采纳滚杠﹑顶等传统的滚移法方式施工作业。1.4.3 作业地点离市区远，对生活上下班不便。1．5 本方案编制依据：1.5.1 起重作业安全技术（由南京市安全生产监督管理局出版）。1.5.2 对施工现场条件的査看核实。1.5.3 业主提供的发电机组情况及参数。1.5.4 汽车吊定额参数。1.5.5 我公司多年从事起重吊装施工作业经验。1．6 工程目标： 在本次施工期间內严格根据安全操作规程进行作业，仔细细致地做好各项﹑各环节工作，做到高质量地完成此项发电机组施工工程。2． 作业方法及施工程序：2．1 主要施工作业方法简述（以小设备为例）：2.1.1 卸车作业： 采纳汽车吊进行卸车作业。首先将汽车吊停到最佳作业区域内，做好吊前准备（如打好支腿等工作）。指挥拖运设备车开（或倒）进吊机最佳作业范围内停好，松解加固兜挂吊绳，指挥吊机起钩，当设备吊离开拖运车时，停止起吊，拖运车开走（或指挥吊机转臂），将设备落下，卸车作业完毕。此时因连贯后续工序需继续作业。2.1.2 吊下地下室（负一层）作业： 同样采纳汽车吊作业。从予留孔吊下去（吊机停在单位围墙外公路上作业）。此刻连续上道工序，指挥吊机起钩超过围墙（40 公分）停止起钩，指挥吊机转臂（朝着予留孔方向）到需要位置停止转...
