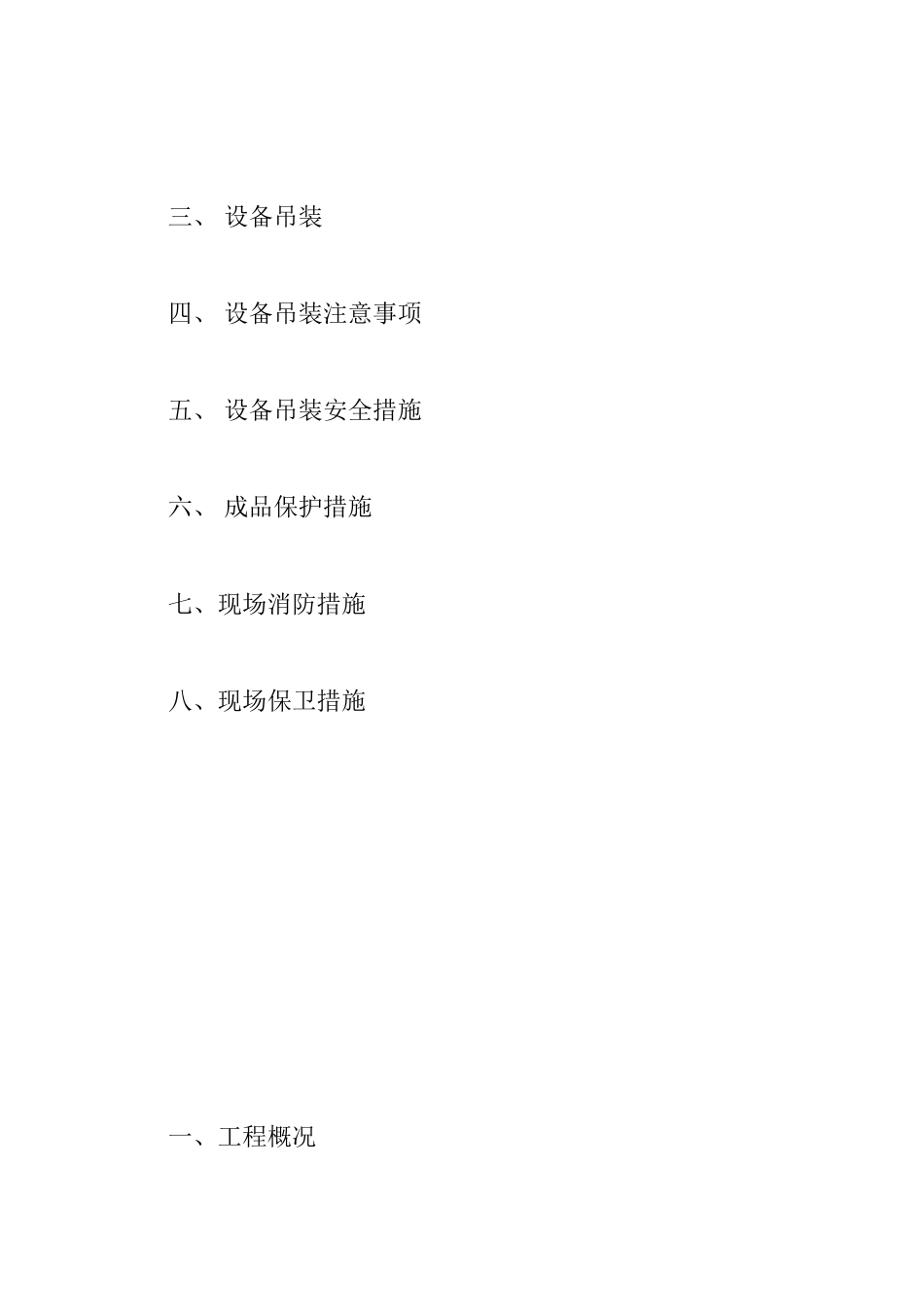

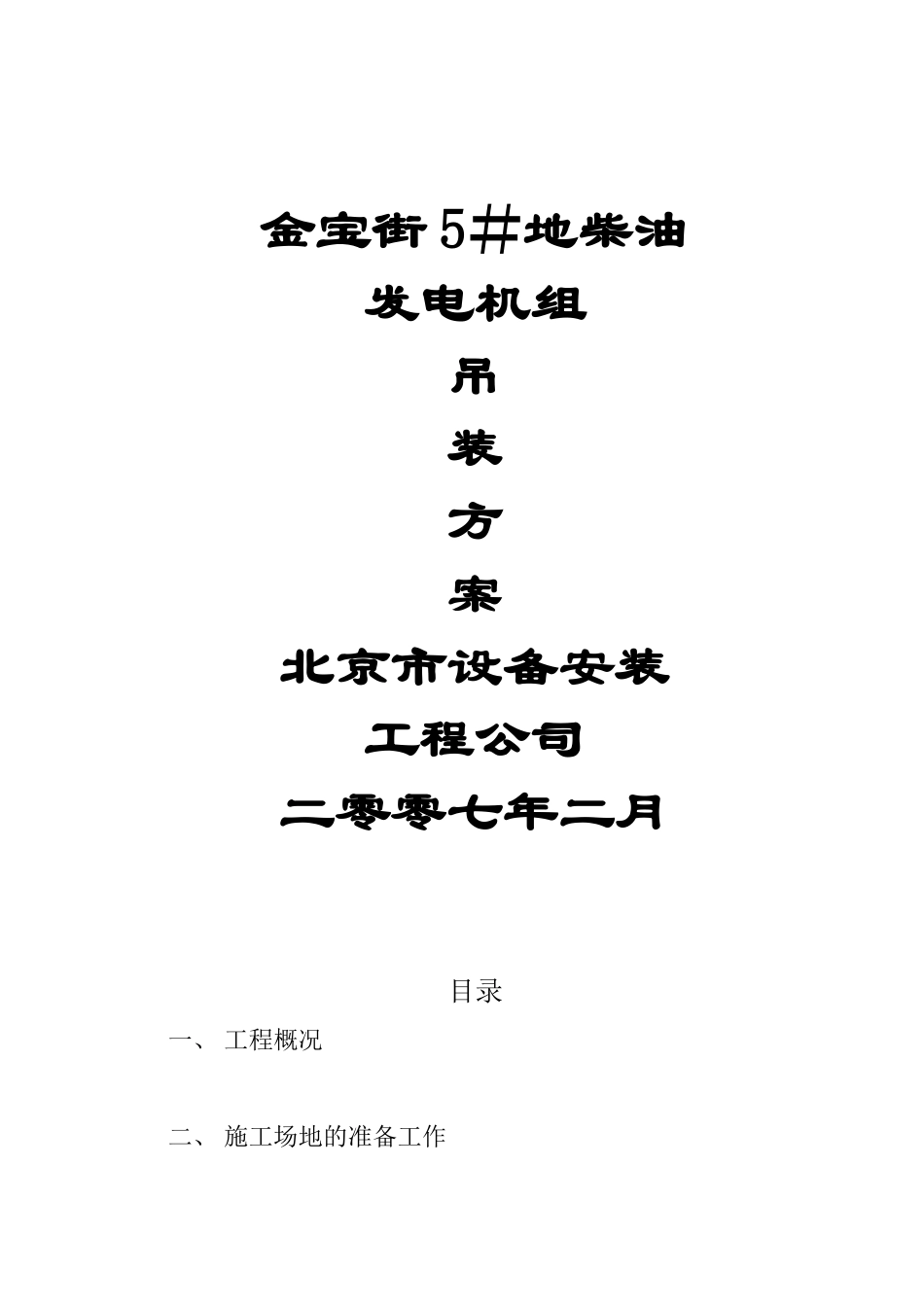

金宝街 5＃地柴油发电机组吊装方案北京市设备安装工程公司二零零七年二月目录一、 工程概况二、 施工场地的准备工作三、 设备吊装四、 设备吊装注意事项五、 设备吊装安全措施六、 成品保护措施七、现场消防措施八、现场保卫措施一、工程概况 金宝街 5#地工程位于东单北大街，总建筑面积 132000平方米。柴油发电机房位于地下一层 R8-R12 轴；RA-RB轴之间、柴油发电机的重量(1500KVA)为 13204kg，长宽高分别为 5054、2085，2332。650 KVA 重量为 6441kg，长宽高分别为 4485、1749，1987。二、施工场地的准备工作：1、 机具的准备： 80T 汽车吊一辆 10T 吊链 4 个 滚杠 20 根（每根 2.5 米） 滑子 6 个 钢丝绳 80 米 挂钩千斤 4 个 大绳 50 米 卡子 35 个 以及撬杠，方木等用具。2、现场机具设备安排：（1） 准备 6 个碘钨灯，电压在 36V 以下供柴油发电机房施工照明用，在柴油发电机室附近设一个专用闸箱。（2） 仔细落实检察柴油发电机组的水平及垂直运输通道是否符合要求。（3）确定好吊装锚点的位置设置。三、设备吊装：1、 柴油发电机组的吊装可由室外直接吊入地下一层锅炉机房，经锅炉房水平运至柴油发电机房吊装深度距地平为-9.8 米。2、 在设备吊装下方放方木、滚杠若干，使其和柴油发电机的基础座找平。3、 柴油发电机吊入后，可用吊链及滚杠拉至柴油发电机房基础位。四、设备吊装注意事项1、 搬运时应对土建地面、墙及门等注意保护，必要时可加胶皮，木板等进行保护。2、 请注意不要将设备损坏，因柜上指示灯，开关等全部为明装，不要把撬棍等物直接撬在易碎的部位。3、 拆箱及搬运过程中，必须有厂家人员参加开箱检验。小组应仔细清点并做好开箱纪录，零散备件应注意保管，发现问题及时汇报。五、设备吊装安全措施：1、严格遵守国务院、部委、北京市以及总公司所颁发的各项安全生产各项法规与文件。2、各级领导、施工员、操作工作严格贯彻执行《安全生产责任制》，遵守各项安全规章制度。3、进入本工程进行安装的所有施工人员，在进场前必须进行安全教育，并组织书面考试，考试合格后方可进场工作。4、各级领导及施工员在任何情况下不违章指挥，在安排生产的同时，必须保证安全，有可靠的措施并已经解决落实。5、施工人员进行安装施工时，严格遵守安全操作规程，对违反安全操作规程者，任何人有权予以制止。施工人员发现有不安全因素应立即停止工作，向施工员、安全员报告，...
