柴油发电机组现场调试方案

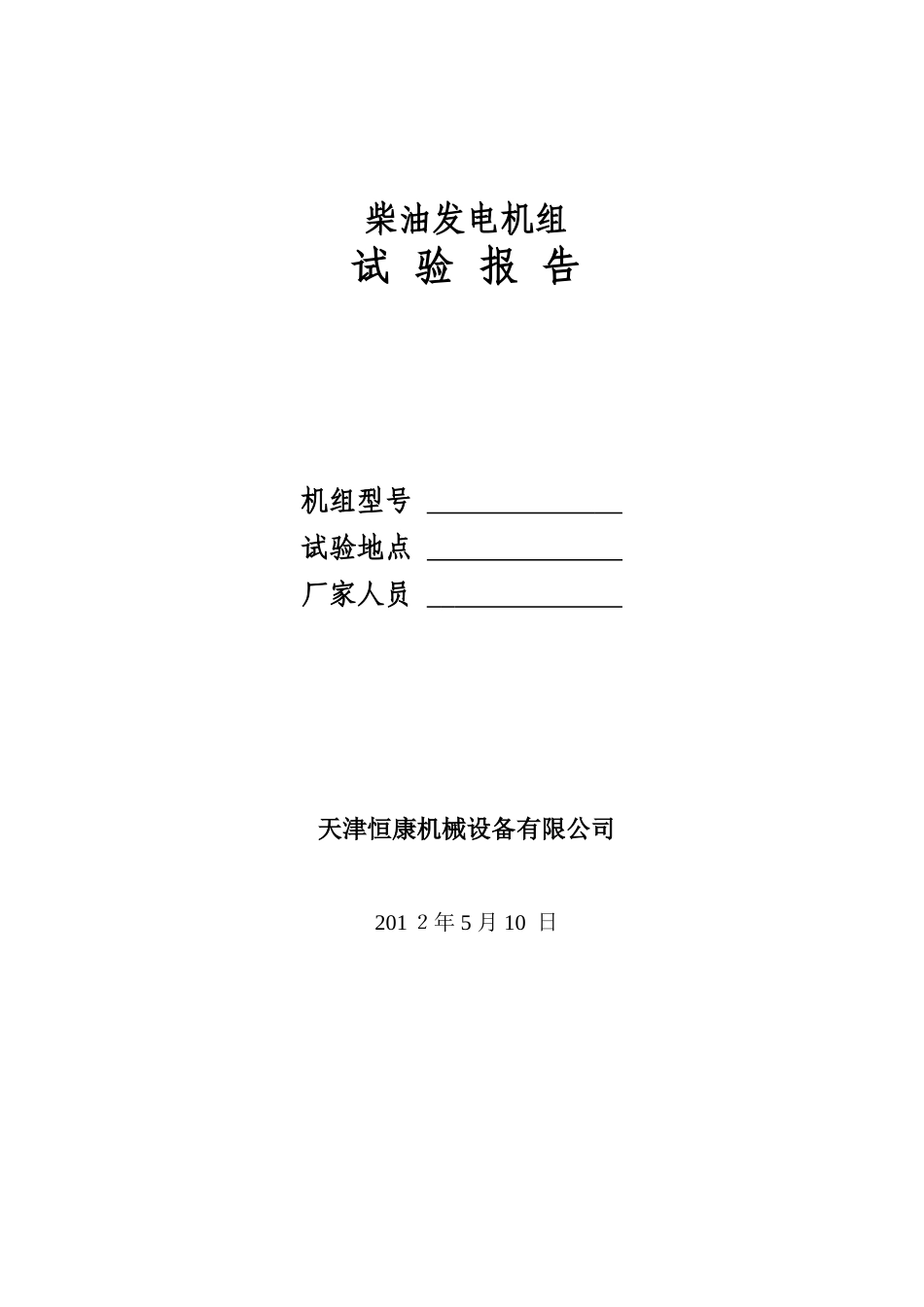

柴油发电机组现场调试方案_第1页
1/6

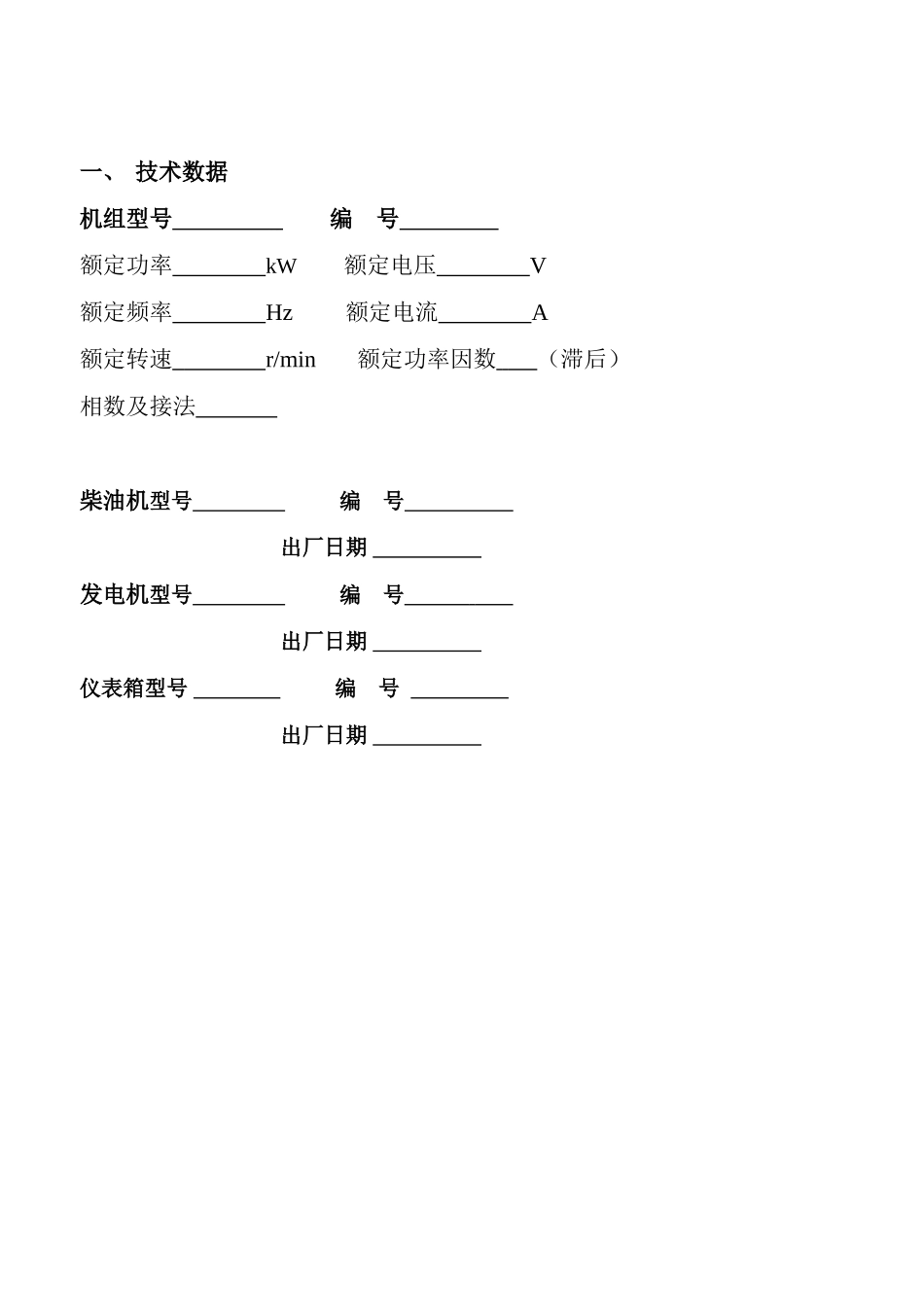

柴油发电机组现场调试方案_第2页
2/6

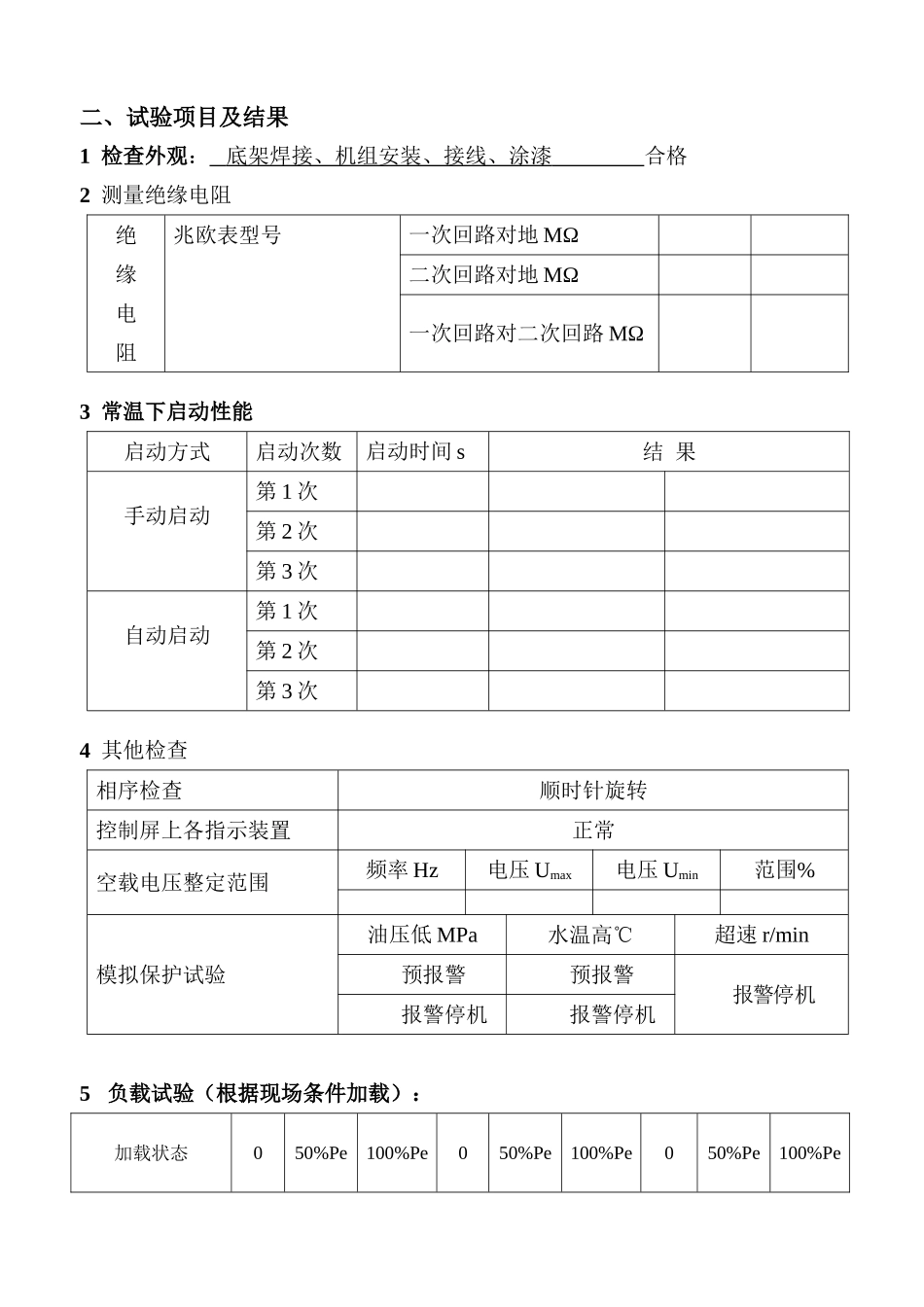

柴油发电机组现场调试方案_第3页
3/6
柴油发电机组试 验 报 告机组型号 试验地点 厂家人员 天津恒康机械设备有限公司201 2年 5 月 10 日一、 技术数据机组型号 编 号 额定功率 kW 额定电压 V额定频率 Hz 额定电流 A额定转速 r/min 额定功率因数 (滞后)相数及接法 柴油机型号 编 号 出厂日期 发电机型号 编 号 出厂日期 仪表箱型号 编 号 出厂日期 二、试验项目及结果1 检查外观: 底架焊接、机组安装、接线、涂漆 合格2 测量绝缘电阻绝缘电阻兆欧表型号 一次回路对地 MΩ二次回路对地 MΩ一次回路对二次回路 MΩ3 常温下启动性能启动方式启动次数启动时间 s结 果手动启动第 1 次第 2 次第 3 次自动启动第 1 次第 2 次第 3 次4 其他检查相序检查顺时针旋转控制屏上各指示装置正常空载电压整定范围频率 Hz电压 Umax电压 Umin范围%模拟保护试验油压低 MPa水温高℃超速 r/min预报警预报警 报警停机报警停机报警停机5 负载试验(根据现场条件加载):加载状态050%Pe100%Pe050%Pe100%Pe050%Pe100%Pe电流平均值(A)功率(kW)电压平均值(V)频率(Hz)功率因数根据试验结果计算出稳态电压调整率:稳态频率调整率: 电压波动率:频率波动率:6 瞬态特性测定 根据现场条件突加、突卸电动机负载,观察发电机组的电压和频率的突然变化 电压瞬变值不低于 340V,实际: 电压瞬变值不高于 480V,实际: 频率瞬变值不低于 45Hz,实际: 频率瞬变值不高于 55Hz,实际: 瞬变时的频率恢复时间不大于 10 秒,实际: 瞬变时的电压恢复时间不大于 1.5 秒,实际:6机组连续工作试验记录环境温度℃: 相对湿度%: 大气压力kPa :序号试验时间时分电流A功率kW电压V频率Hz功率因数水温油温油压IaIbIcPUABUBCUCAfcosφ℃℃MPa1234567注:以现场实际功率为主三、结论根据现场条件测试,该产品符合国标 GB/T2820 和产品技术条件的各项规定,质量合格,可以交付用户使用。天津恒康机械设备有限公司参加试验人员 :
