楼地下室顶板模板支撑施工方案VIP专享

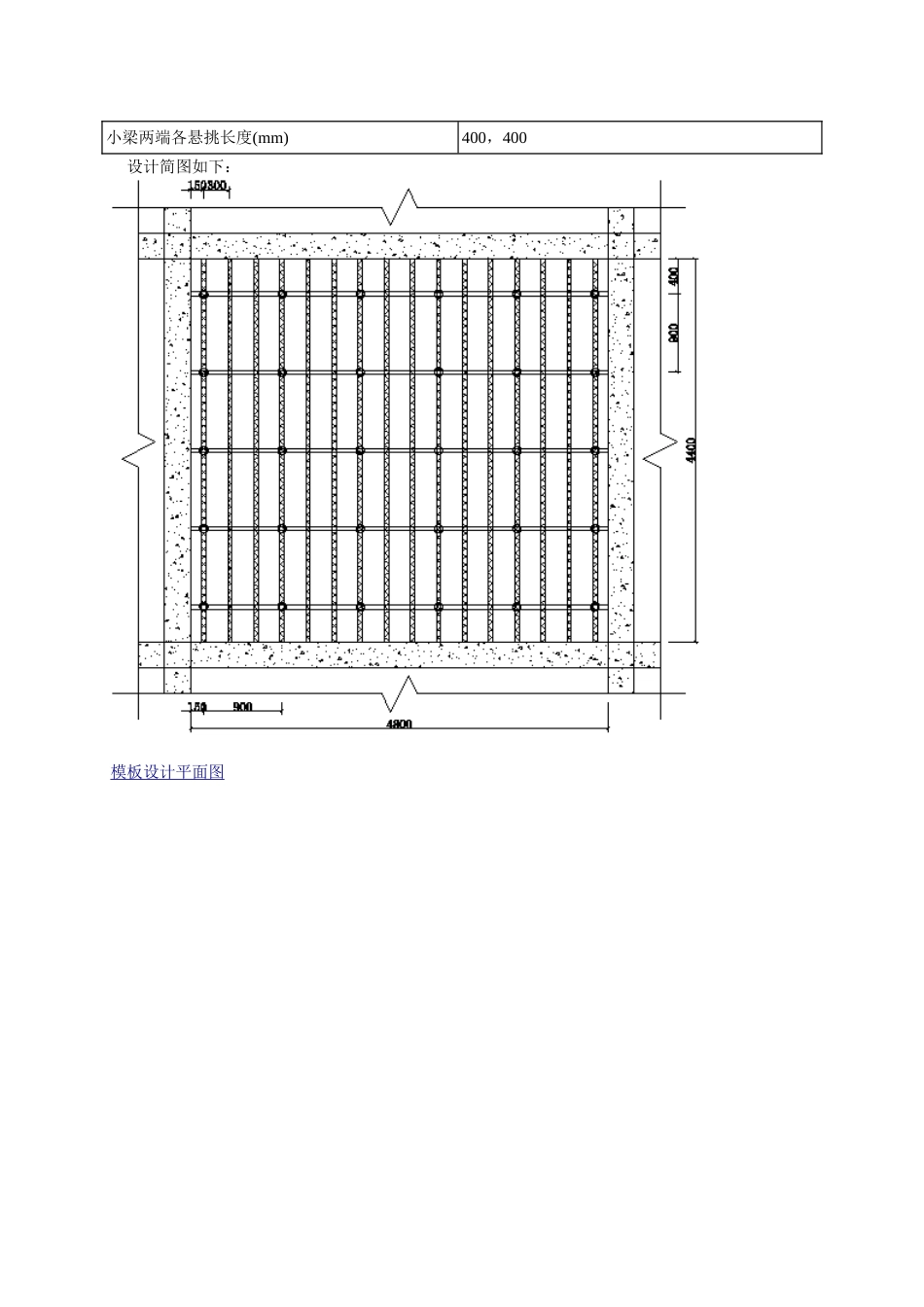

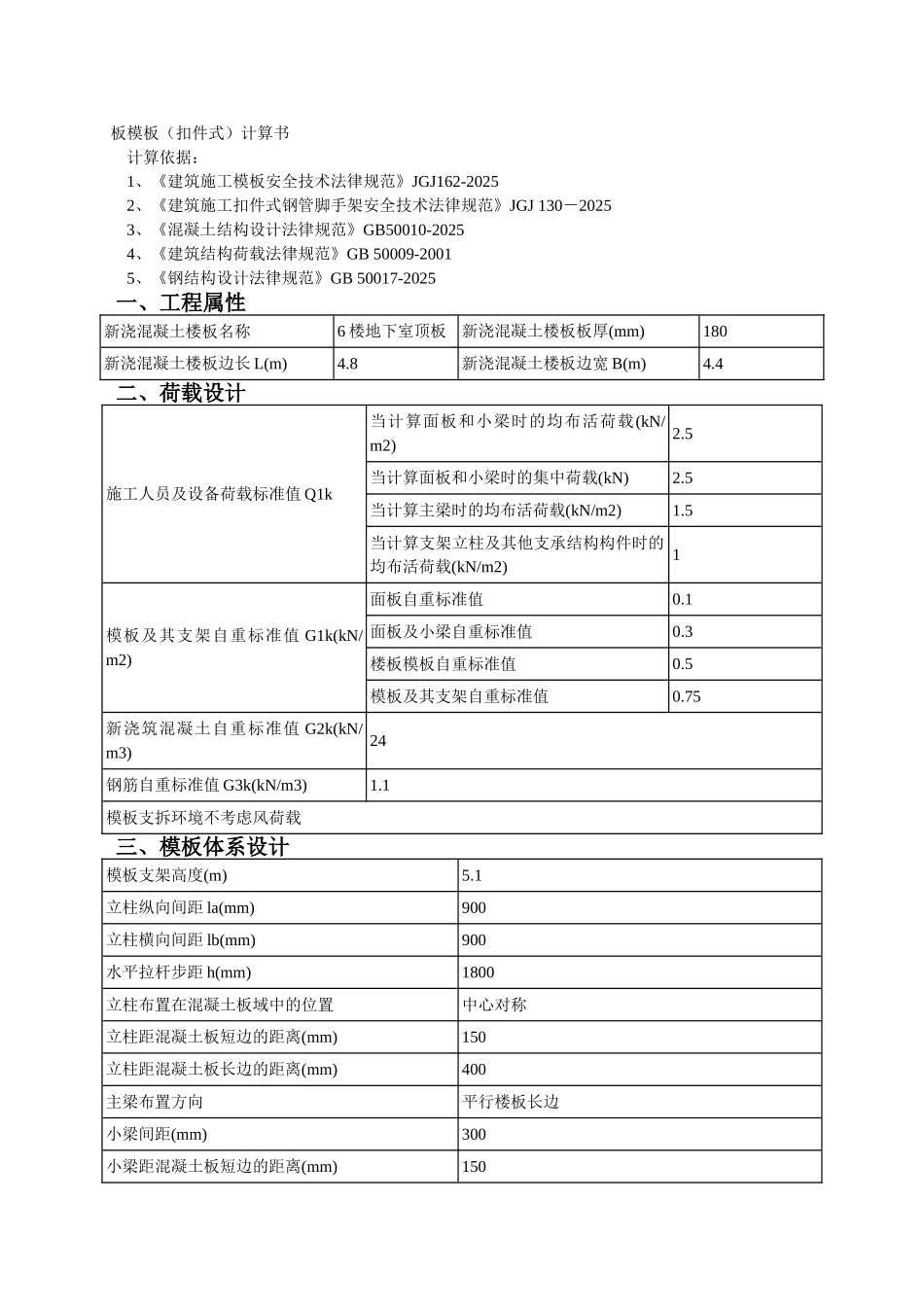

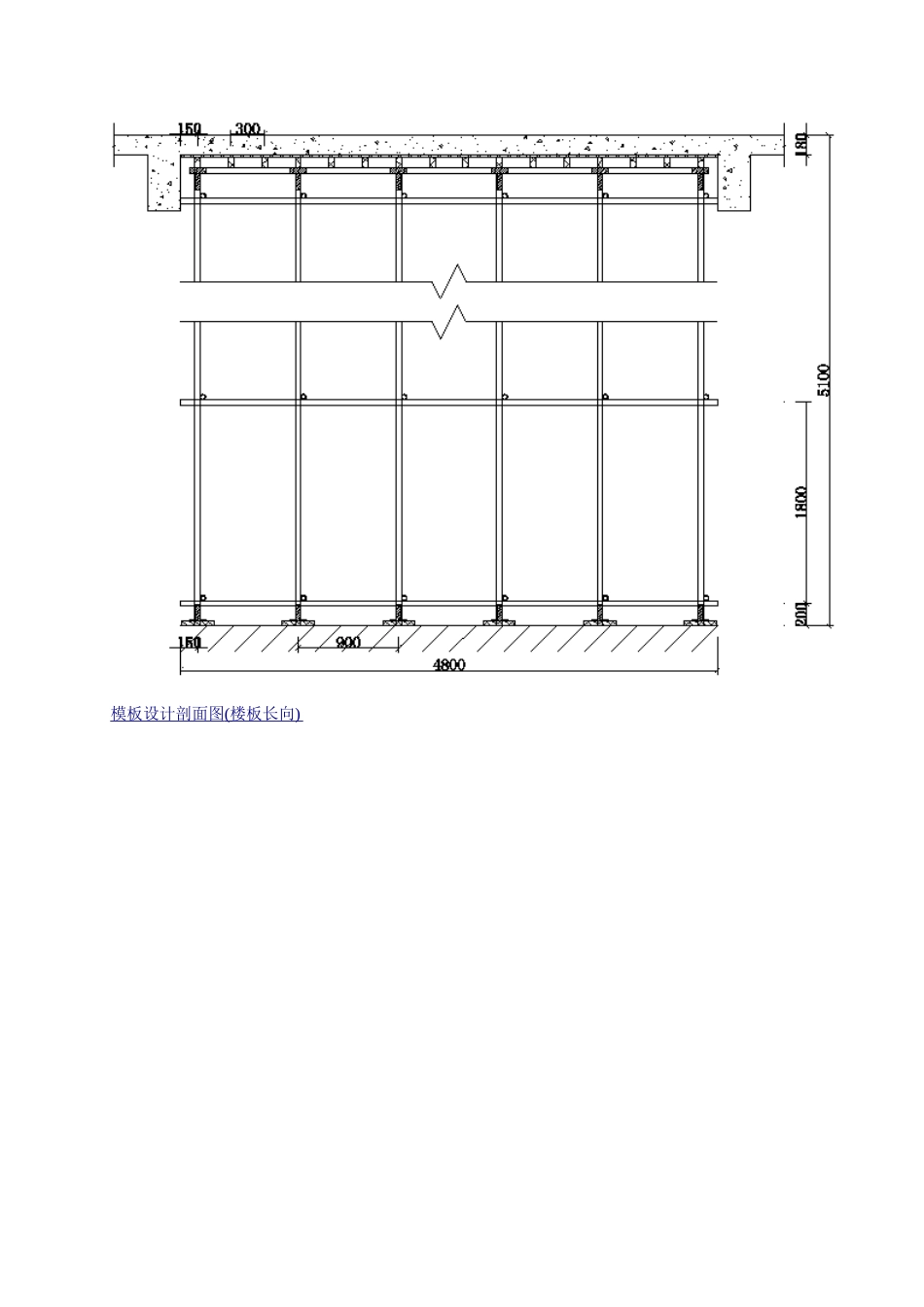

板模板（扣件式）计算书 计算依据： 1、《建筑施工模板安全技术法律规范》JGJ162-2025 2、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130－2025 3、《混凝土结构设计法律规范》GB50010-2025 4、《建筑结构荷载法律规范》GB 50009-2001 5、《钢结构设计法律规范》GB 50017-2025 一、工程属性新浇混凝土楼板名称6 楼地下室顶板新浇混凝土楼板板厚(mm)180新浇混凝土楼板边长 L(m)4.8新浇混凝土楼板边宽 B(m)4.4 二、荷载设计施工人员及设备荷载标准值 Q1k当计算面板和小梁时的均布活荷载(kN/m2)2.5当计算面板和小梁时的集中荷载(kN)2.5当计算主梁时的均布活荷载(kN/m2)1.5当计算支架立柱及其他支承结构构件时的均布活荷载(kN/m2)1模板及其支架自重标准值 G1k(kN/m2)面板自重标准值0.1面板及小梁自重标准值0.3楼板模板自重标准值0.5模板及其支架自重标准值0.75新浇筑混凝土自重标准值 G2k(kN/m3)24钢筋自重标准值 G3k(kN/m3)1.1模板支拆环境不考虑风荷载 三、模板体系设计模板支架高度(m)5.1立柱纵向间距 la(mm)900立柱横向间距 lb(mm)900水平拉杆步距 h(mm)1800立柱布置在混凝土板域中的位置中心对称立柱距混凝土板短边的距离(mm)150立柱距混凝土板长边的距离(mm)400主梁布置方向平行楼板长边小梁间距(mm)300小梁距混凝土板短边的距离(mm)150小梁两端各悬挑长度(mm)400，400 设计简图如下：模板设计平面图模板设计剖面图 ( 楼板长向 ) 模板设计剖面图 ( 楼板宽向 ) 四、面板验算面板类型覆面木胶合板面板厚度(mm)15面板抗弯强度设计值[f](N/mm2) 15面板弹性模量 E(N/mm2)10000 根据《建筑施工模板安全技术法律规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取 1m 单位宽度计算。计算简图如下： W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 1、强度验算 q1＝0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k，1.35(G1k+ (G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(1.1+24)×0.18)+1.4×2.5 ， 1.35×(0.1+(1.1+24)×0.18)+1.4×0.7×2.5] ×1=8.14kN/m q2＝0.9×1.2×G1k×b=0.9×1.2×0.1×1=0.11kN/m p＝0.9×1.4×Q1K=0.9×1.4×2.5＝3.15kN Mmax＝max[q1l2/8,q2l2/8+pl/4]=max[8.14×0.32/8，0.11×0.32/8+3.15×0.3/4]= 0.24kN·m σ＝Mmax/W＝0.24×106/37500＝6.33N/mm2≤[f]＝15N/mm2 满足要求...
