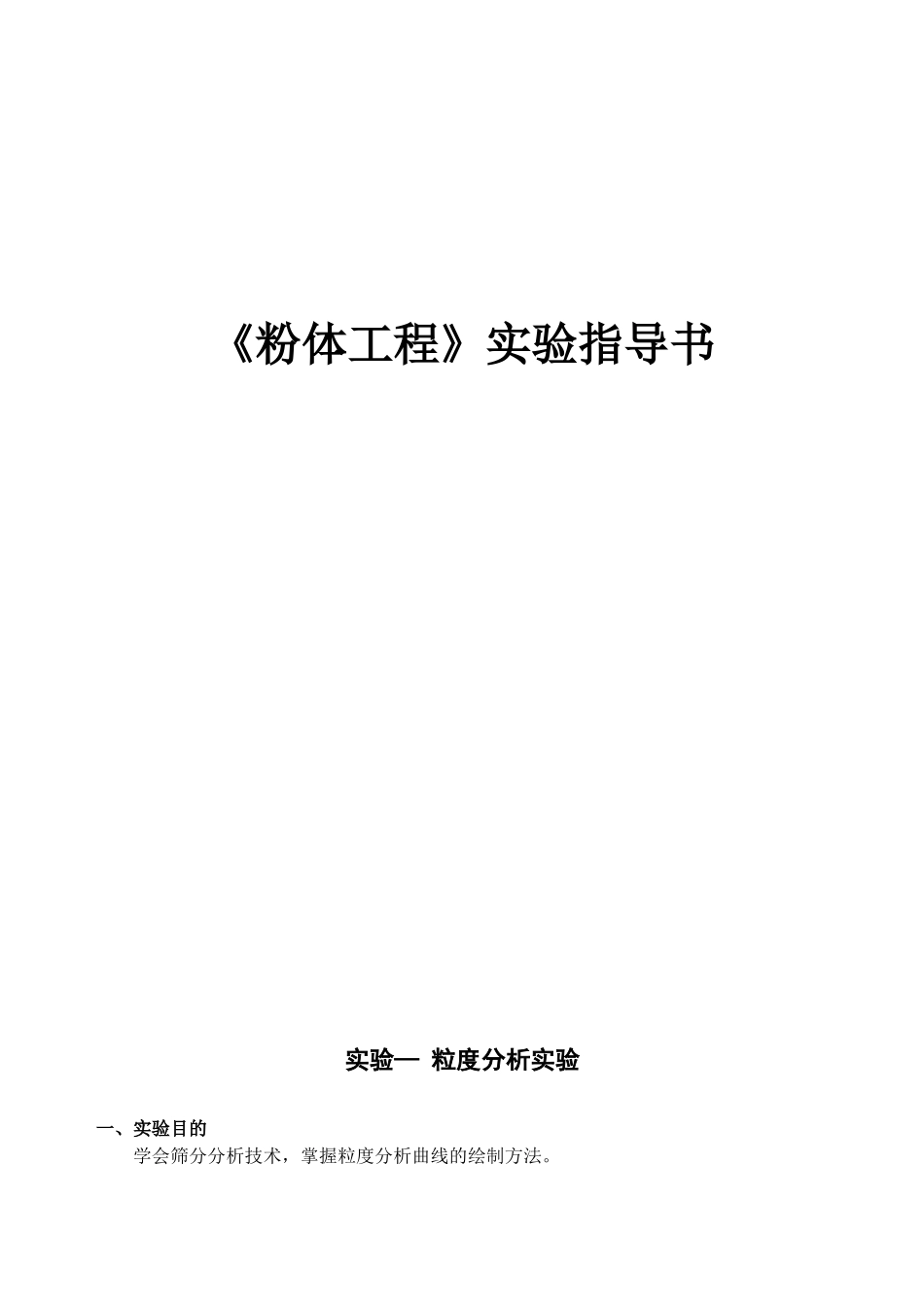

《粉体工程》实验指导书

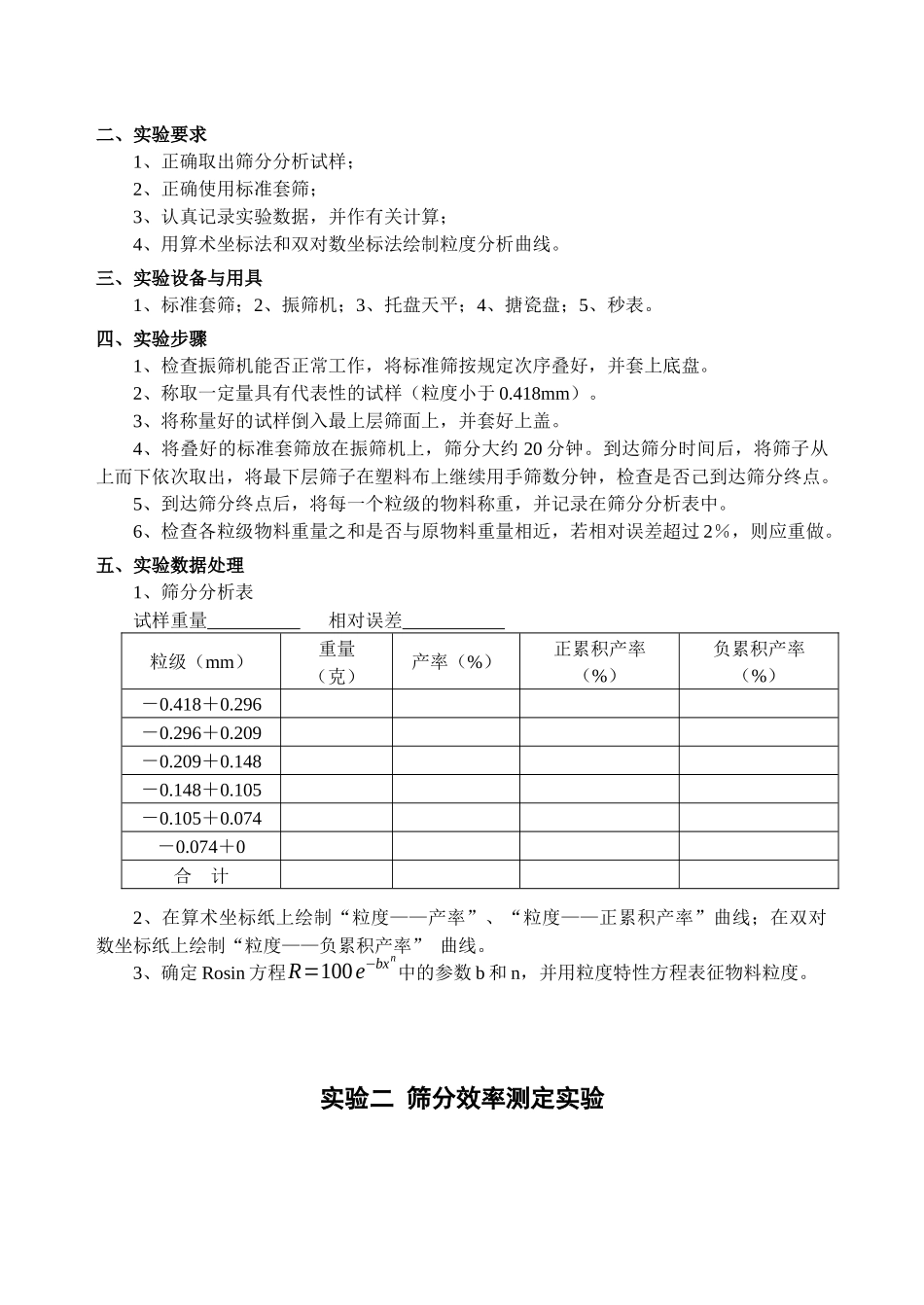

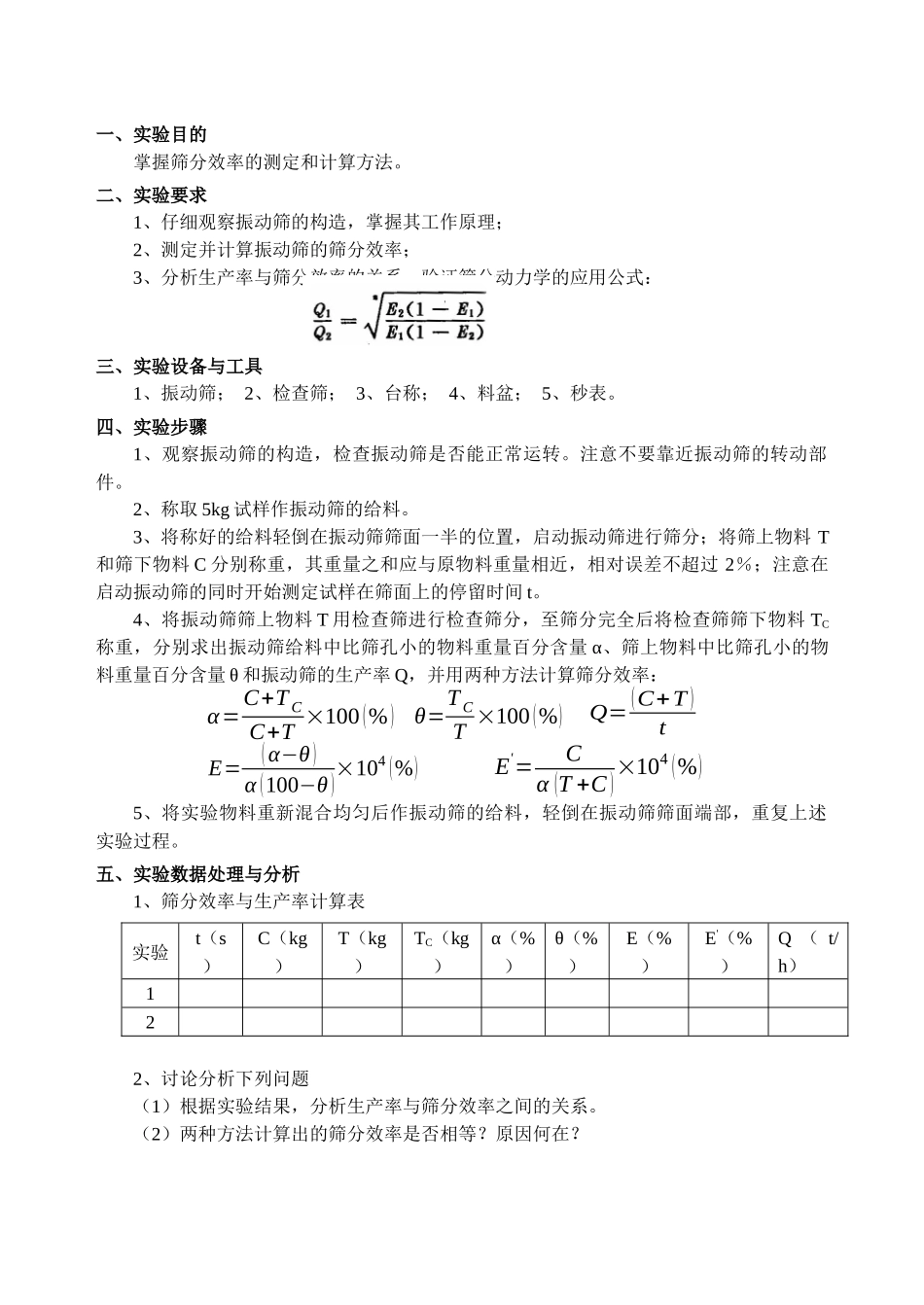

《粉体工程》实验指导书实验— 粒度分析实验一、实验目的学会筛分分析技术，掌握粒度分析曲线的绘制方法。二、实验要求1、正确取出筛分分析试样；2、正确使用标准套筛；3、认真记录实验数据，并作有关计算；4、用算术坐标法和双对数坐标法绘制粒度分析曲线。三、实验设备与用具1、标准套筛；2、振筛机；3、托盘天平；4、搪瓷盘；5、秒表。四、实验步骤1、检查振筛机能否正常工作，将标准筛按规定次序叠好，并套上底盘。2、称取一定量具有代表性的试样（粒度小于 0.418mm）。3、将称量好的试样倒入最上层筛面上，并套好上盖。4、将叠好的标准套筛放在振筛机上，筛分大约 20 分钟。到达筛分时间后，将筛子从上而下依次取出，将最下层筛子在塑料布上继续用手筛数分钟，检查是否己到达筛分终点。5、到达筛分终点后，将每一个粒级的物料称重，并记录在筛分分析表中。6、检查各粒级物料重量之和是否与原物料重量相近，若相对误差超过 2％，则应重做。五、实验数据处理1、筛分分析表试样重量 相对误差 粒级（mm）重量（克）产率（%）正累积产率（%）负累积产率（%）－0.418＋0.296－0.296＋0.209－0.209＋0.148－0.148＋0.105－0.105＋0.074－0.074＋0合 计2、在算术坐标纸上绘制“粒度——产率”、“粒度——正累积产率”曲线；在双对数坐标纸上绘制“粒度——负累积产率” 曲线。3、确定 Rosin 方程 中的参数 b 和 n，并用粒度特性方程表征物料粒度。实验二 筛分效率测定实验R=100e−bxn一、实验目的掌握筛分效率的测定和计算方法。二、实验要求1、仔细观察振动筛的构造，掌握其工作原理；2、测定并计算振动筛的筛分效率；3、分析生产率与筛分效率的关系，验证筛分动力学的应用公式：三、实验设备与工具1、振动筛； 2、检查筛； 3、台称； 4、料盆； 5、秒表。四、实验步骤1、观察振动筛的构造，检查振动筛是否能正常运转。注意不要靠近振动筛的转动部件。2、称取 5kg 试样作振动筛的给料。3、将称好的给料轻倒在振动筛筛面一半的位置，启动振动筛进行筛分；将筛上物料 T和筛下物料 C 分别称重，其重量之和应与原物料重量相近，相对误差不超过 2％；注意在启动振动筛的同时开始测定试样在筛面上的停留时间 t。4、将振动筛筛上物料 T 用检查筛进行检查筛分，至筛分完全后将检查筛筛下物料 TC称重，分别求出振动筛给料中比筛孔小的物料重量百分含量 α、筛上物料中比筛孔小的物料重量百分含量 θ 和振动筛的生产率 Q，...
