欣园小区机房开关电源割接方案

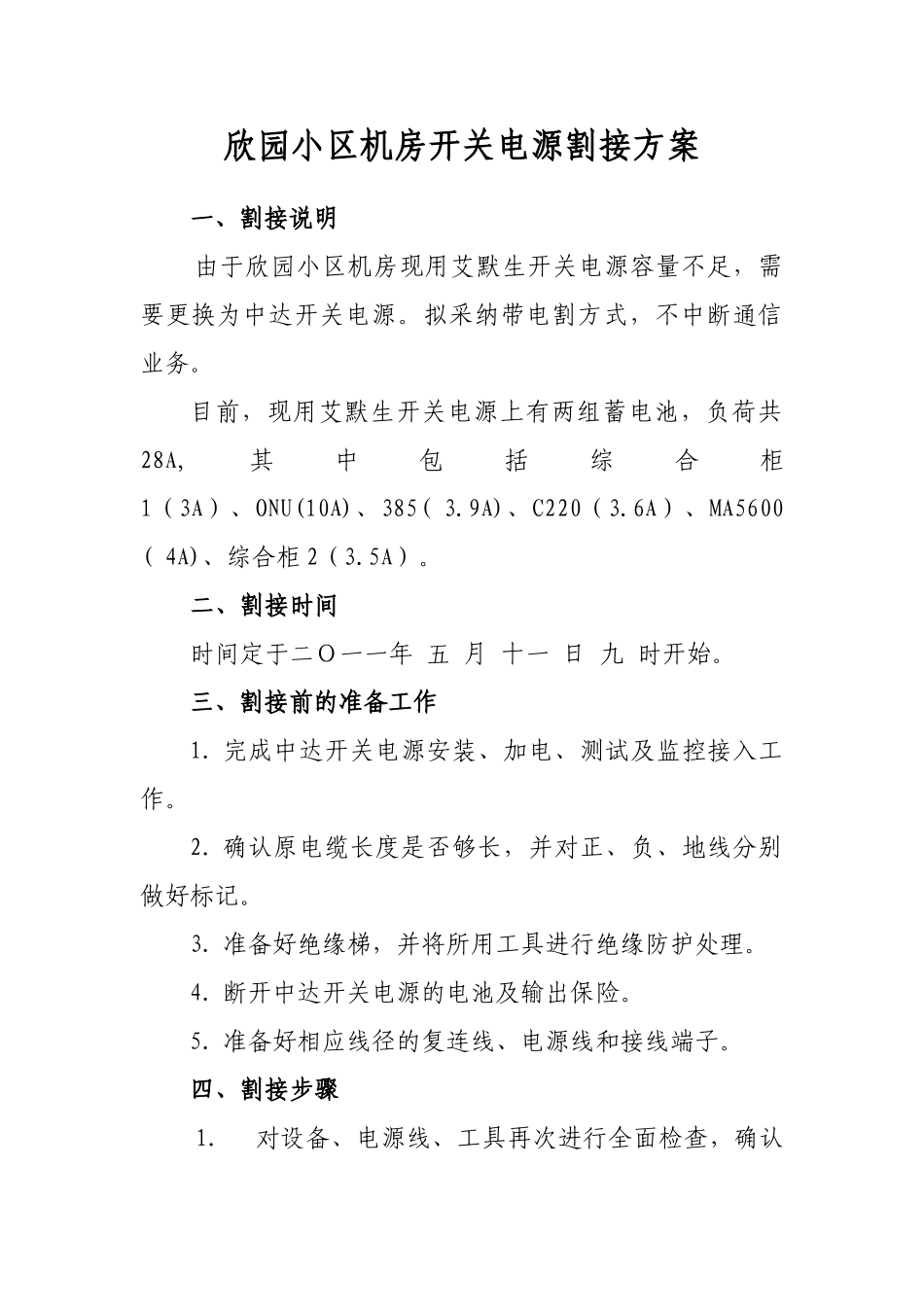

欣园小区机房开关电源割接方案 一、割接说明 由于欣园小区机房现用艾默生开关电源容量不足，需要更换为中达开关电源。拟采纳带电割方式，不中断通信业务。目前，现用艾默生开关电源上有两组蓄电池，负荷共28A,其中包括综合柜1（3A）、ONU(10A)、385( 3.9A)、C220（3.6A）、MA5600( 4A)、综合柜 2（3.5A）。二、割接时间时间定于二Ｏ一一年 五 月 十一 日 九 时开始。 三、割接前的准备工作1. 完成中达开关电源安装、加电、测试及监控接入工作。2. 确认原电缆长度是否够长，并对正、负、地线分别做好标记。3. 准备好绝缘梯，并将所用工具进行绝缘防护处理。4. 断开中达开关电源的电池及输出保险。5. 准备好相应线径的复连线、电源线和接线端子。四、割接步骤1.对设备、电源线、工具再次进行全面检查，确认无误。2.完成第一组的割接。（1） 断开艾默生开关电源上的第一组蓄电池的保险拆除负线并进行绝缘包扎，然后接到中达开关电源的 1 号电池接线端子上；（2） 拆下艾默生开关电源第一组电池的正线并进行绝缘包扎，然后接到中达开关电源的正排上；（3） 合上中达开关电源第一组电池保险。3.割接负荷（以综合柜 1 负荷为例）（1）用复连正线将综合柜 1 的正线连接到中达开关电源正排。（2）用复连负线将综合柜 1 的负线连接到中达开关电源 10 号输出端子上。（3）测量两开关电源的压差，调整中达开关电源输出电压至压差小于 0.2V，合上保险，测量 10 号保险输出电流值，确认正常后，断开艾默生开关电源的对应输出保险观察综合柜 1 工作是否正常、中达开关电源输出是否正常。（4）确认无误后拆下艾默生开关电源侧正、负线，分别接到中达开关电源的正排和 1 号输出端子上，合上保险，测量输出是否正常。（5）确认正常后，断开中达开关电源 10 号保险，先将复连线从原供电电缆上拆下，对原供电电缆接线处进行绝缘包扎处理，综合柜 1 割接完毕。（6）采纳相同的方法将综合柜 2、ONU、MA5600 负荷逐一割接到中达开关电源上。4.拆除中达开关电源上的复连线。5.由于 C220 和 385 为双路供电，因此可其中一路电源线割接到中达开关电源双系统同时供电，然后再将另一路割接到中达电源。6.将第二组割接到中达开关电源上。7.关闭艾默生开关电源的输入开关，拆除设备和输入电缆。8.割接完毕，清理割接现场。 设备维护中心 二Ｏ一一年五月十日
