氮气置换方案

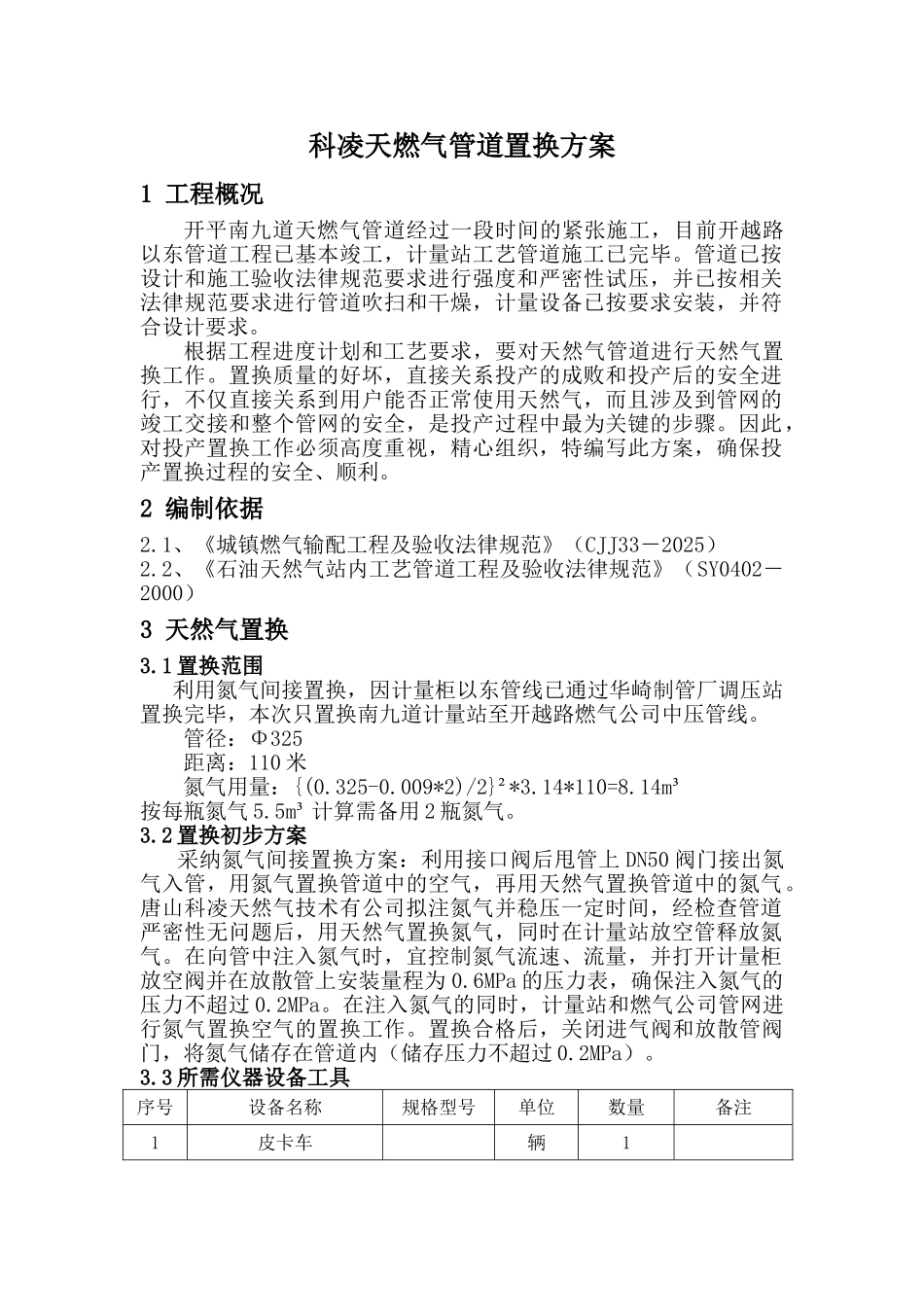

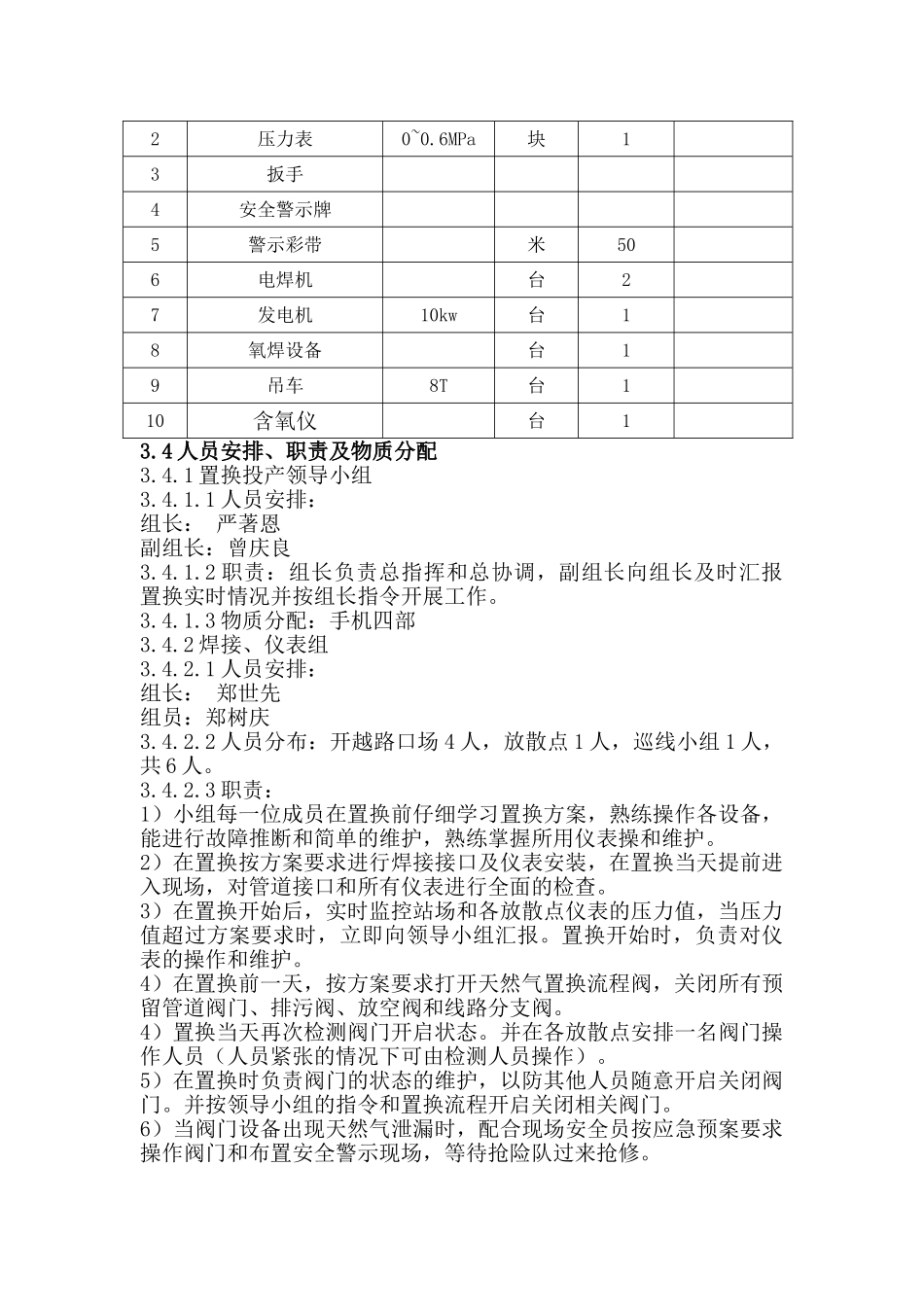

天燃气管道氮气间接置换方案唐山科凌天然气技术有限公司2011 年 12 月 20 日科凌天燃气管道置换方案1 工程概况开平南九道天燃气管道经过一段时间的紧张施工，目前开越路以东管道工程已基本竣工，计量站工艺管道施工已完毕。管道已按设计和施工验收法律规范要求进行强度和严密性试压，并已按相关法律规范要求进行管道吹扫和干燥，计量设备已按要求安装，并符合设计要求。根据工程进度计划和工艺要求，要对天然气管道进行天然气置换工作。置换质量的好坏，直接关系投产的成败和投产后的安全进行，不仅直接关系到用户能否正常使用天然气，而且涉及到管网的竣工交接和整个管网的安全，是投产过程中最为关键的步骤。因此，对投产置换工作必须高度重视，精心组织，特编写此方案，确保投产置换过程的安全、顺利。2 编制依据2.1、《城镇燃气输配工程及验收法律规范》（CJJ33－2025）2.2、《石油天然气站内工艺管道工程及验收法律规范》（SY0402－2000）3 天然气置换3.1 置换范围利用氮气间接置换，因计量柜以东管线已通过华崎制管厂调压站置换完毕，本次只置换南九道计量站至开越路燃气公司中压管线。管径：Φ325距离：110 米氮气用量：{(0.325-0.009*2)/2}²*3.14*110=8.14m³按每瓶氮气 5.5m³ 计算需备用 2 瓶氮气。3.2 置换初步方案采纳氮气间接置换方案：利用接口阀后甩管上 DN50 阀门接出氮气入管，用氮气置换管道中的空气，再用天然气置换管道中的氮气。唐山科凌天然气技术有公司拟注氮气并稳压一定时间，经检查管道严密性无问题后，用天然气置换氮气，同时在计量站放空管释放氮气。在向管中注入氮气时，宜控制氮气流速、流量，并打开计量柜放空阀并在放散管上安装量程为 0.6MPa 的压力表，确保注入氮气的压力不超过 0.2MPa。在注入氮气的同时，计量站和燃气公司管网进行氮气置换空气的置换工作。置换合格后，关闭进气阀和放散管阀门，将氮气储存在管道内（储存压力不超过 0.2MPa）。3.3 所需仪器设备工具序号设备名称规格型号单位数量备注1皮卡车辆12压力表0~0.6MPa块13扳手4安全警示牌5警示彩带米506电焊机台27发电机10kw台18氧焊设备台19吊车8T台110含氧仪台13.4 人员安排、职责及物质分配3.4.1 置换投产领导小组3.4.1.1 人员安排：组长： 严著恩副组长：曾庆良3.4.1.2 职责：组长负责总指挥和总协调，副组长向组长及时汇报置换实时情况并按组长指令开展工作。3.4.1.3 物质分配：手机四部3.4.2 焊接、仪表组3.4.2.1...
