污水处理厂粗细格栅施工方案

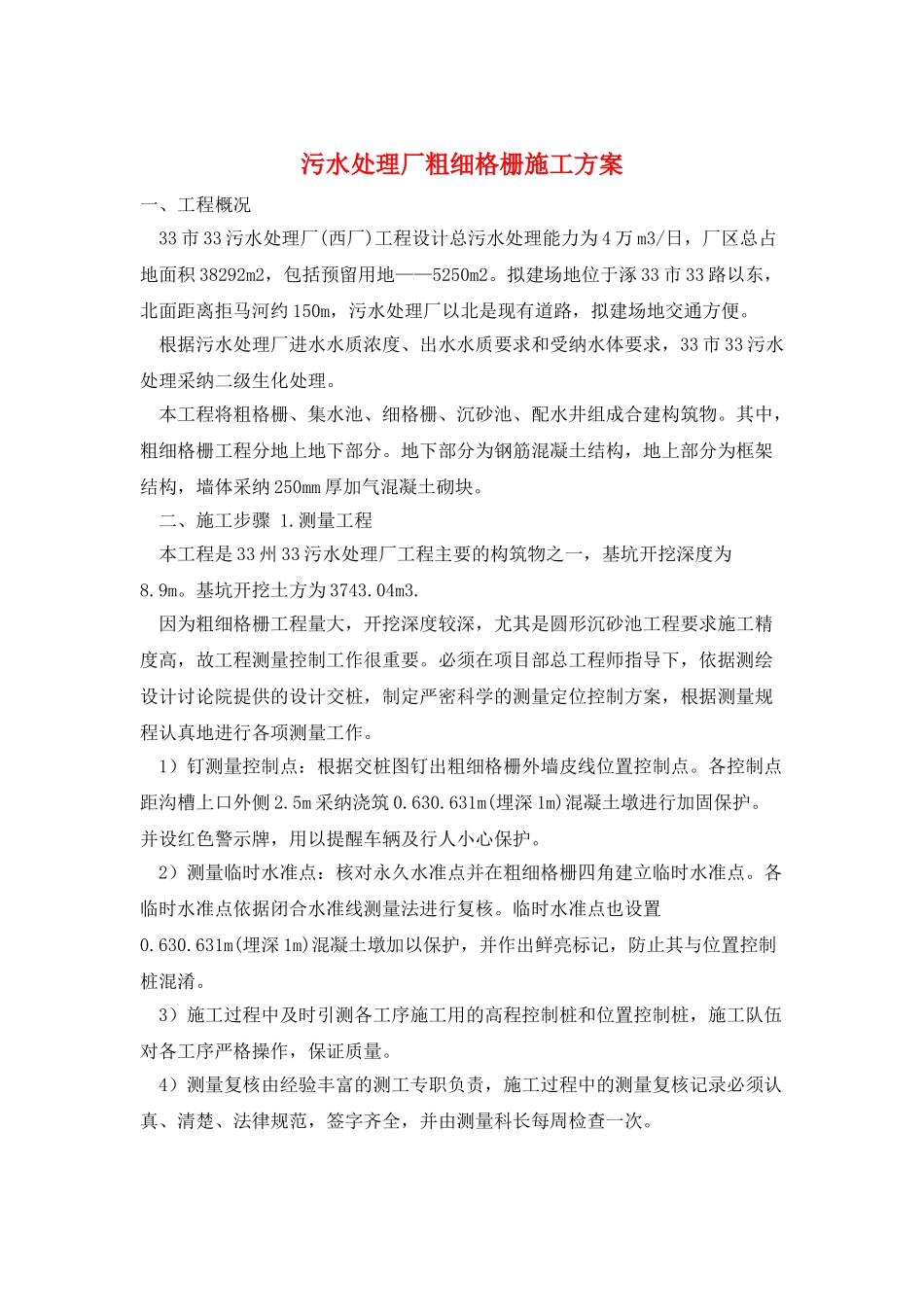

污水处理厂粗细格栅施工方案一、工程概况 33 市 33 污水处理厂(西厂)工程设计总污水处理能力为 4 万 m3/日，厂区总占地面积 38292m2，包括预留用地——5250m2。拟建场地位于涿 33 市 33 路以东，北面距离拒马河约 150m，污水处理厂以北是现有道路，拟建场地交通方便。 根据污水处理厂进水水质浓度、出水水质要求和受纳水体要求，33 市 33 污水处理采纳二级生化处理。 本工程将粗格栅、集水池、细格栅、沉砂池、配水井组成合建构筑物。其中，粗细格栅工程分地上地下部分。地下部分为钢筋混凝土结构，地上部分为框架结构，墙体采纳 250mm 厚加气混凝土砌块。 二、施工步骤 1.测量工程 本工程是 33 州 33 污水处理厂工程主要的构筑物之一，基坑开挖深度为8.9m。基坑开挖土方为 3743.04m3. 因为粗细格栅工程量大，开挖深度较深，尤其是圆形沉砂池工程要求施工精度高，故工程测量控制工作很重要。必须在项目部总工程师指导下，依据测绘设计讨论院提供的设计交桩，制定严密科学的测量定位控制方案，根据测量规程认真地进行各项测量工作。 1）钉测量控制点：根据交桩图钉出粗细格栅外墙皮线位置控制点。各控制点距沟槽上口外侧 2.5m 采纳浇筑 0.630.631m(埋深 1m)混凝土墩进行加固保护。并设红色警示牌，用以提醒车辆及行人小心保护。 2）测量临时水准点：核对永久水准点并在粗细格栅四角建立临时水准点。各临时水准点依据闭合水准线测量法进行复核。临时水准点也设置0.630.631m(埋深 1m)混凝土墩加以保护，并作出鲜亮标记，防止其与位置控制桩混淆。 3）施工过程中及时引测各工序施工用的高程控制桩和位置控制桩，施工队伍对各工序严格操作，保证质量。 4）测量复核由经验丰富的测工专职负责，施工过程中的测量复核记录必须认真、清楚、法律规范，签字齐全，并由测量科长每周检查一次。 5）对于各控制桩，临时水准点应每月进行核测一次。雨施或冬施开始或结束前后各加测一次。核测工作由测量复核工程师组织。 6）测量施工完毕后的基础顶面高程、墙体高程、预埋管件高程，并作详细记录，供评定使用。 2.土方工程 厂区粗细格栅各建构筑物所在位置地面标高为 30.45m，地面以下土质主要为粘性砂土和砂性粘土，并且土层中含有地下水。根据土质情况并考虑施工便利,保证质量和安全的原则,先降水后开挖。根据规程基坑开槽实行 1：0.33 和 1：0.5 的坡度进行二次放坡，随挖槽随削坡,削坡完毕后槽帮人工拍实，边坡...
