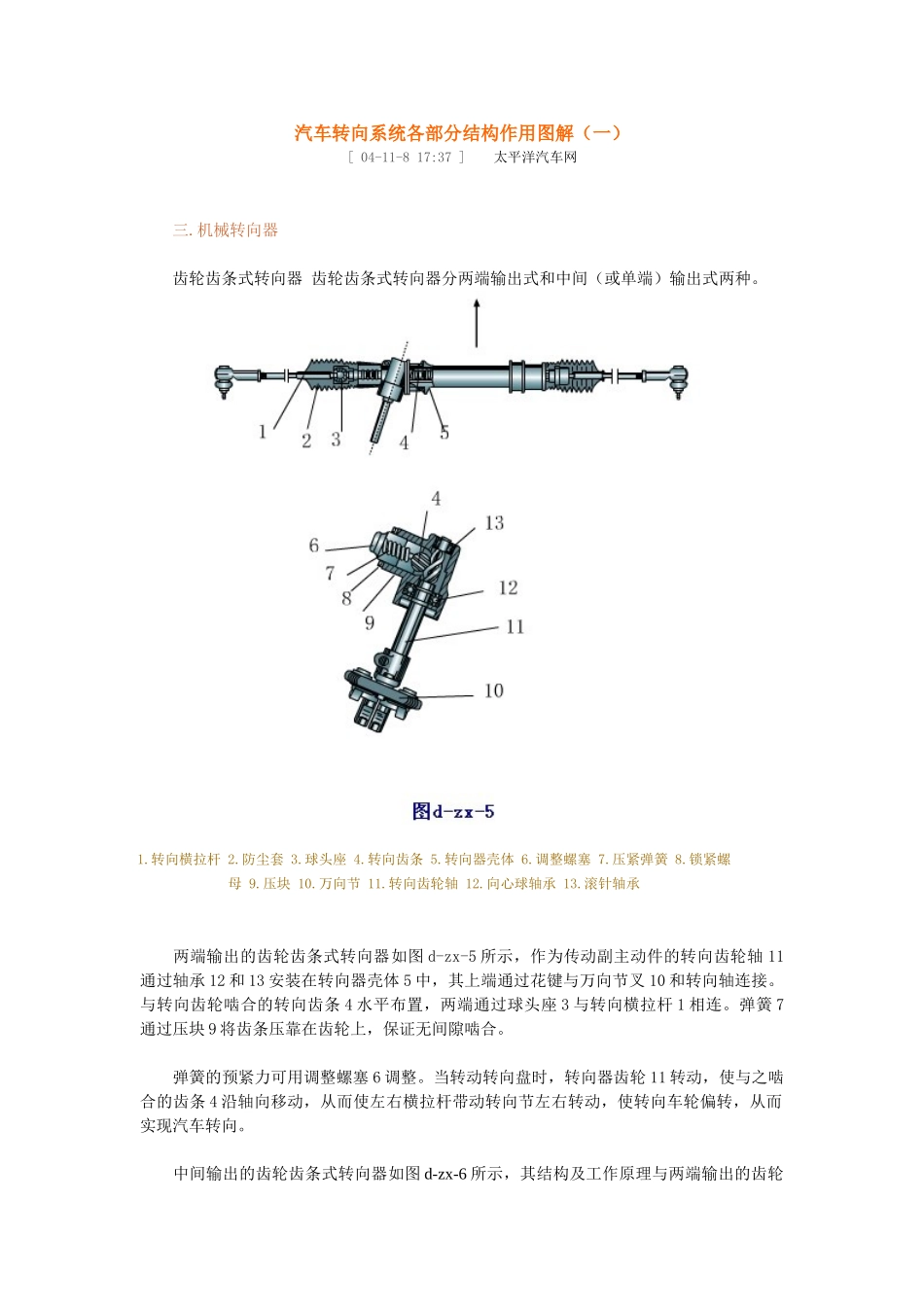

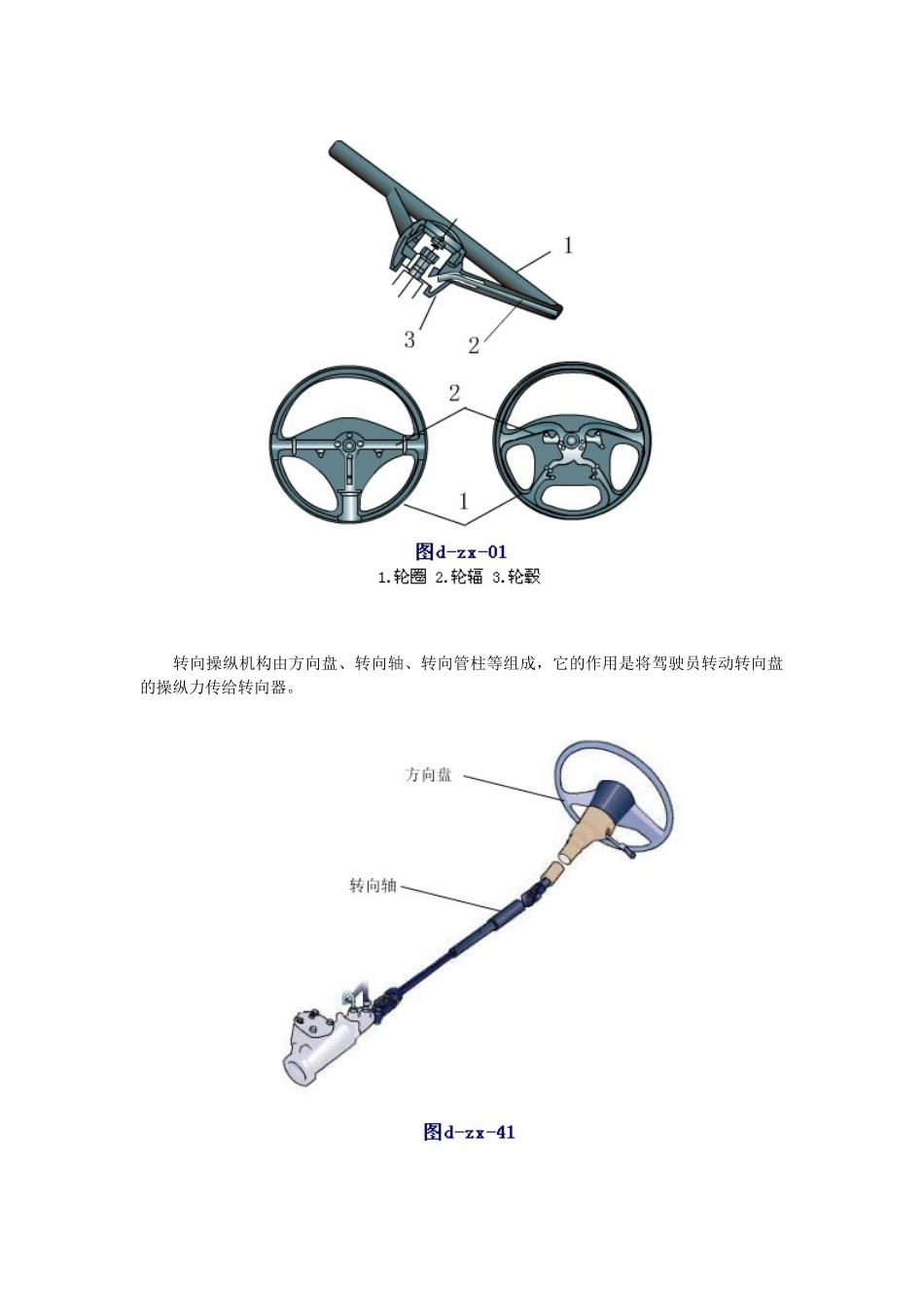

汽车转向系统各部分结构作用图解（一） 一.机械转向系统l.转向盘 2.安全转向轴 3.转向节 4.转向轮 5.转向节臂 6.转向横拉杆 7.转向减振器 8.机械转向器 上图是一种机械式转向系统。驾驶员对转向盘 1 施加的转向力矩通过转向轴 2 输入转向器 8。从转向盘到转向传动轴这一系列零件即属于转向操纵机构。作为减速传动装置的转向器中有 1、2 级减速传动副（右图所示转向系统中的转向器为单级减速传动副）。经转向器放大后的力矩和减速后的运动传到转向横拉杆 6，再传给固定于转向节 3 上的转向节臂 5，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。这里，转向横拉杆和转向节臂属于转向传动机构。 二.转向操纵机构 转向操纵机构由方向盘、转向轴、转向管柱等组成，它的作用是将驾驶员转动转向盘的操纵力传给转向器。汽车转向系统各部分结构作用图解（一） [ 04-11-8 17:37 ] 太平洋汽车网 三.机械转向器 齿轮齿条式转向器 齿轮齿条式转向器分两端输出式和中间（或单端）输出式两种。1.转向横拉杆 2.防尘套 3.球头座 4.转向齿条 5.转向器壳体 6.调整螺塞 7.压紧弹簧 8.锁紧螺母 9.压块 10.万向节 11.转向齿轮轴 12.向心球轴承 13.滚针轴承 两端输出的齿轮齿条式转向器如图 d-zx-5 所示，作为传动副主动件的转向齿轮轴 11通过轴承 12 和 13 安装在转向器壳体 5 中，其上端通过花键与万向节叉 10 和转向轴连接。与转向齿轮啮合的转向齿条 4 水平布置，两端通过球头座 3 与转向横拉杆 1 相连。弹簧 7通过压块 9 将齿条压靠在齿轮上，保证无间隙啮合。 弹簧的预紧力可用调整螺塞 6 调整。当转动转向盘时，转向器齿轮 11 转动，使与之啮合的齿条 4 沿轴向移动，从而使左右横拉杆带动转向节左右转动，使转向车轮偏转，从而实现汽车转向。 中间输出的齿轮齿条式转向器如图 d-zx-6 所示，其结构及工作原理与两端输出的齿轮齿条式转向器基本相同，不同之处在于它在转向齿条的中部用螺栓 6 与左右转向横拉杆 7相连。在单端输出的齿轮齿条式转向器上，齿条的一端通过内外托架与转向横拉杆相连。（d-zx-6）1.万向节叉 2.转向齿轮轴 3.调整螺母 4.向心球轴承 5.滚针轴承 6.固定螺栓 7.转向横拉杆 8.转向器壳体 9.防尘套 10.转向齿条 11.调整螺塞 12.锁紧螺母 13.压紧弹簧 14.压块 循环球式转向器 循环球式转向器是目前国内外应用最广泛的结构型式之一， ...
