沟槽安全施工方案

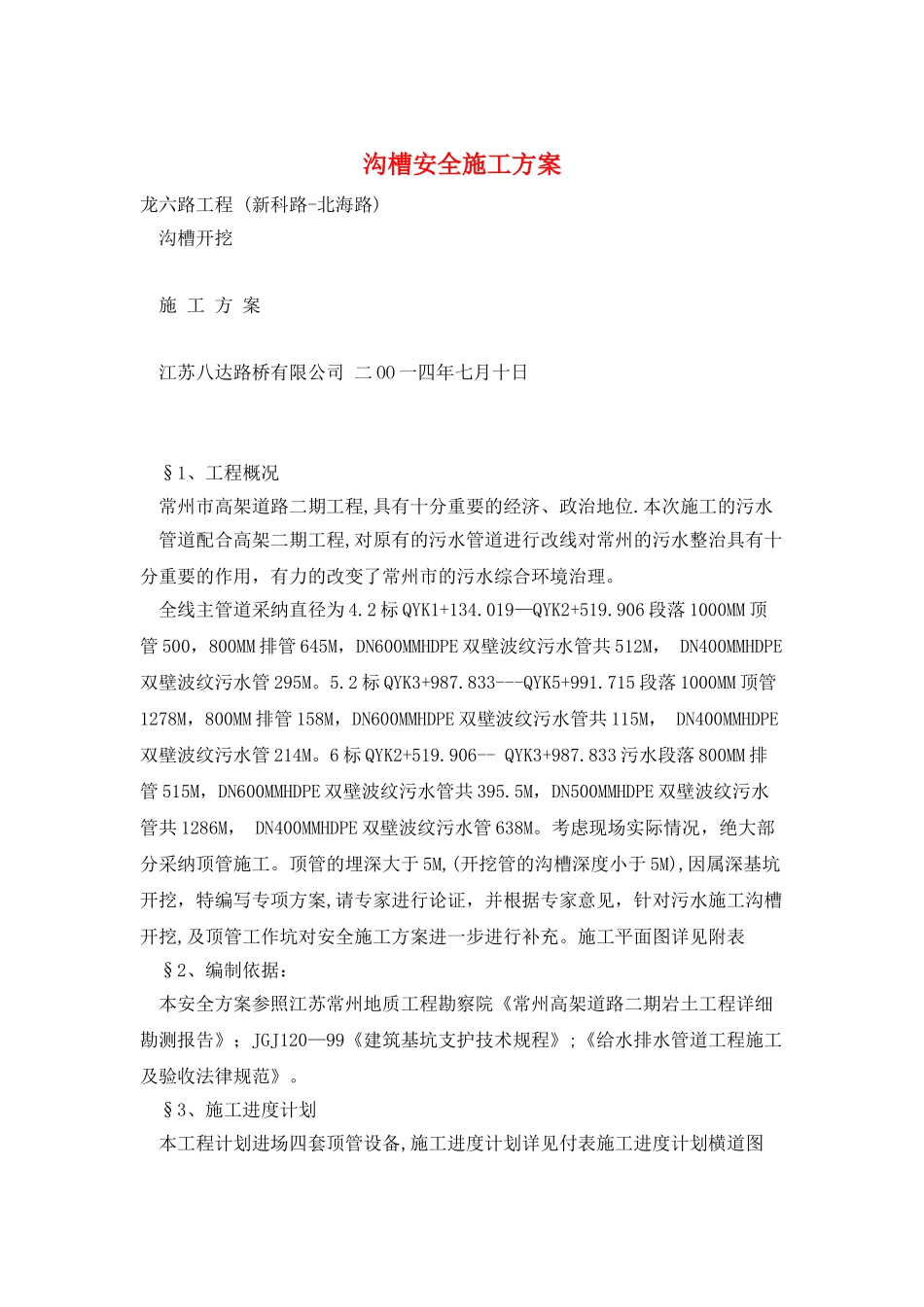

沟槽安全施工方案龙六路工程 (新科路-北海路) 沟槽开挖 施 工 方 案 江苏八达路桥有限公司 二 OO 一四年七月十日 §1、工程概况 常州市高架道路二期工程,具有十分重要的经济、政治地位.本次施工的污水 管道配合高架二期工程,对原有的污水管道进行改线对常州的污水整治具有十分重要的作用，有力的改变了常州市的污水综合环境治理。 全线主管道采纳直径为 4.2 标 QYK1+134.019—QYK2+519.906 段落 1000MM 顶管 500，800MM 排管 645M，DN600MMHDPE 双壁波纹污水管共 512M， DN400MMHDPE双壁波纹污水管 295M。5.2 标 QYK3+987.833---QYK5+991.715 段落 1000MM 顶管1278M，800MM 排管 158M，DN600MMHDPE 双壁波纹污水管共 115M， DN400MMHDPE双壁波纹污水管 214M。6 标 QYK2+519.906-- QYK3+987.833 污水段落 800MM 排管 515M，DN600MMHDPE 双壁波纹污水管共 395.5M，DN500MMHDPE 双壁波纹污水管共 1286M， DN400MMHDPE 双壁波纹污水管 638M。考虑现场实际情况，绝大部分采纳顶管施工。顶管的埋深大于 5M,(开挖管的沟槽深度小于 5M),因属深基坑开挖，特编写专项方案,请专家进行论证，并根据专家意见，针对污水施工沟槽开挖,及顶管工作坑对安全施工方案进一步进行补充。施工平面图详见附表 §2、编制依据： 本安全方案参照江苏常州地质工程勘察院《常州高架道路二期岩土工程详细勘测报告》；JGJ120—99《建筑基坑支护技术规程》;《给水排水管道工程施工及验收法律规范》。 §3、施工进度计划 本工程计划进场四套顶管设备,施工进度计划详见付表施工进度计划横道图 §4、施工技术及方案 4.1 开挖方案 （1）.因常州市高架二期工程时间相当紧迫,2025.9。20 日高架二期必须建成,进行施工通车，污水管道必须提前施工完毕,顶管工作坑深度大于 5M,现编 制安全专项施工方案 （2）.首先用全站仪放出管道轴线，沟槽宽度及坡度按《给水排水管道工程施工及验收法律规范》规定进行放样施工。规定进行放样施工，但考虑现场实际情况，按下述内容放样。 （3）.首先用全站仪放出管道轴线，沟槽宽度及坡度按《给水排水管道工程施工及验收法律规范》规定进行放样施工。首先用全站仪放出管道轴线，沟槽宽度及坡度按《给水排水管道工程施工及验收法律规范》规定进行放样施工，但考虑现场实际情况，按下述内容放样。 （4）.顶管工作坑深度大于 5M 时.开挖的时候分两次开挖，顶管工作坑(或沟槽)的平均底标...
