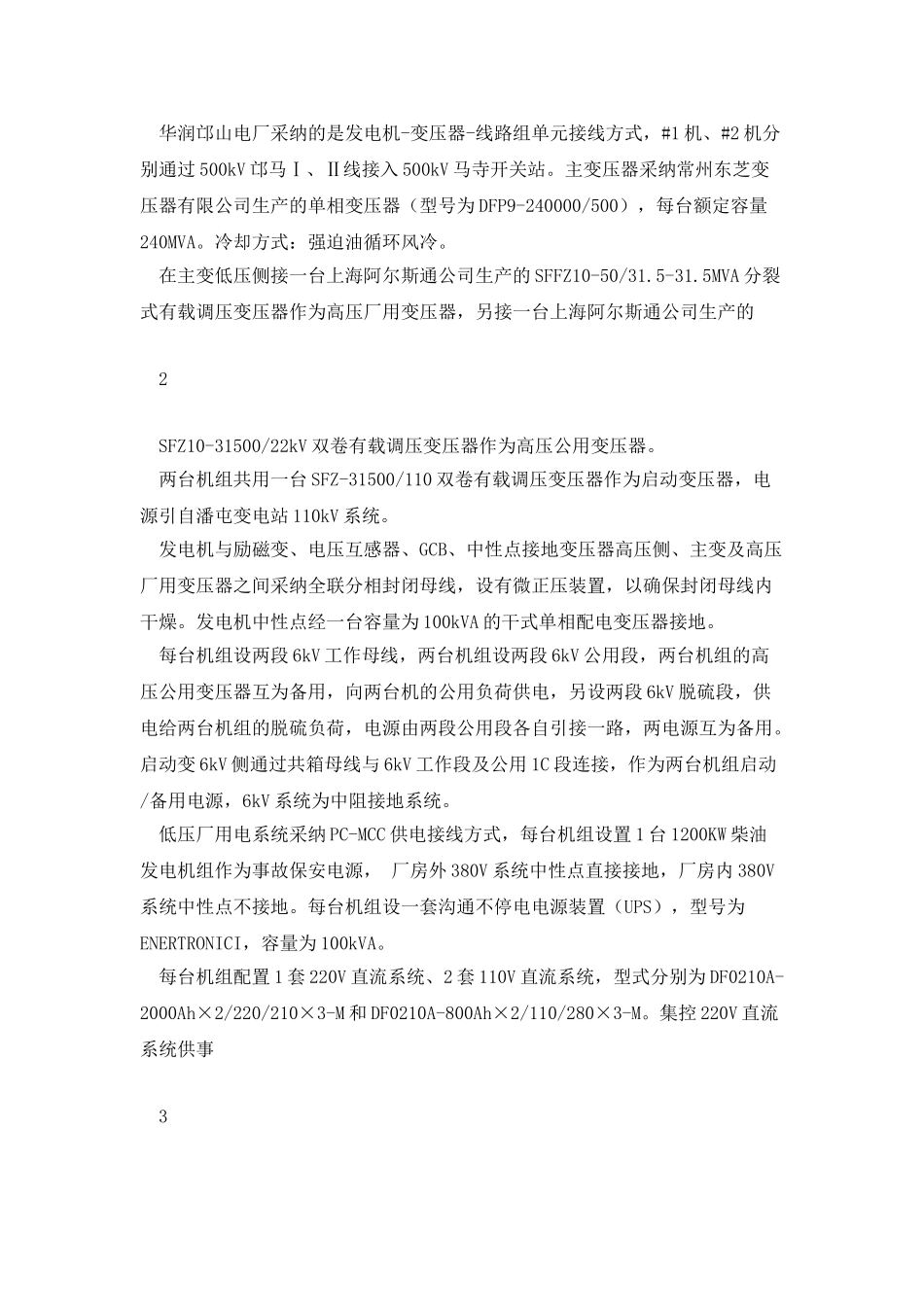

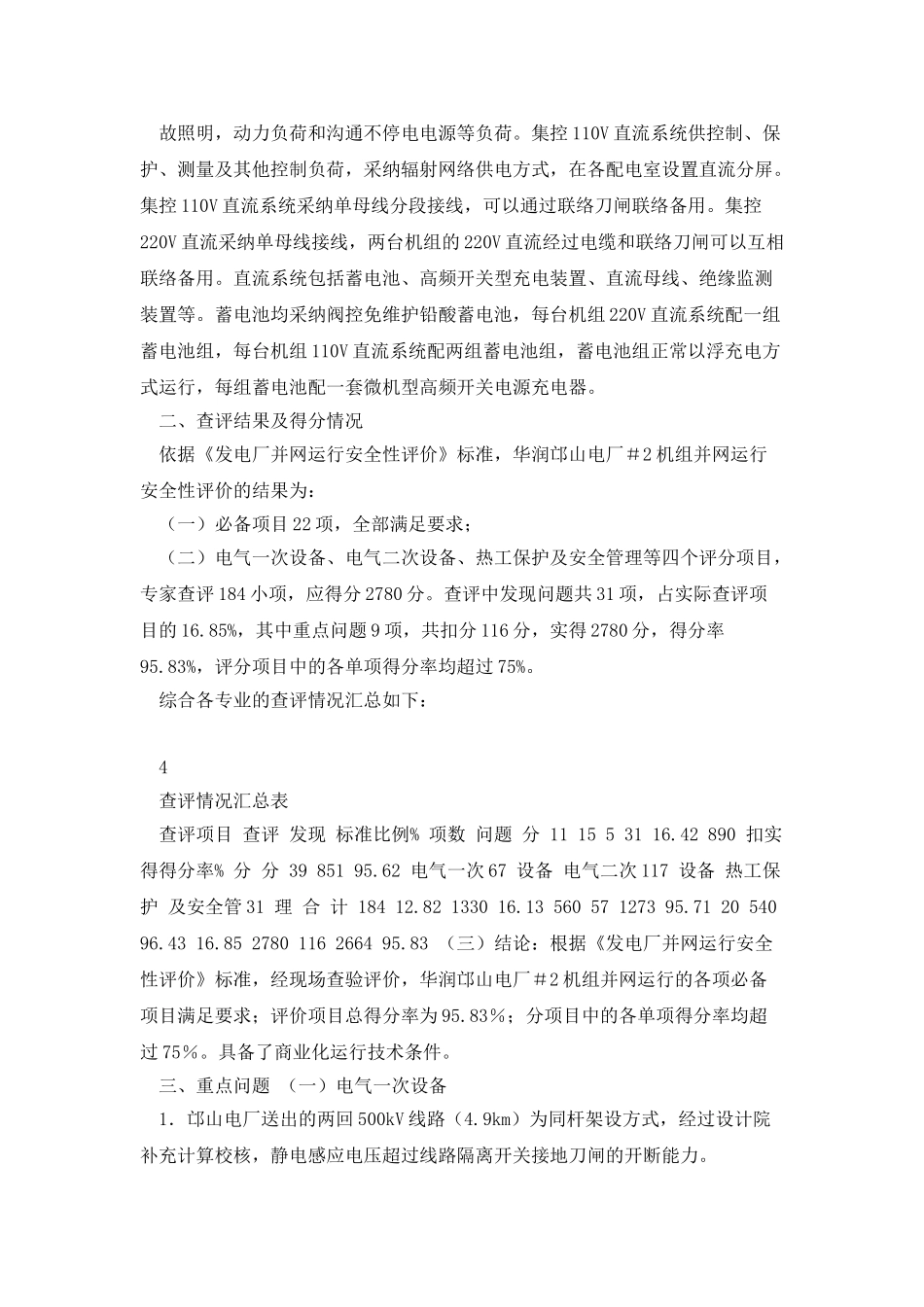

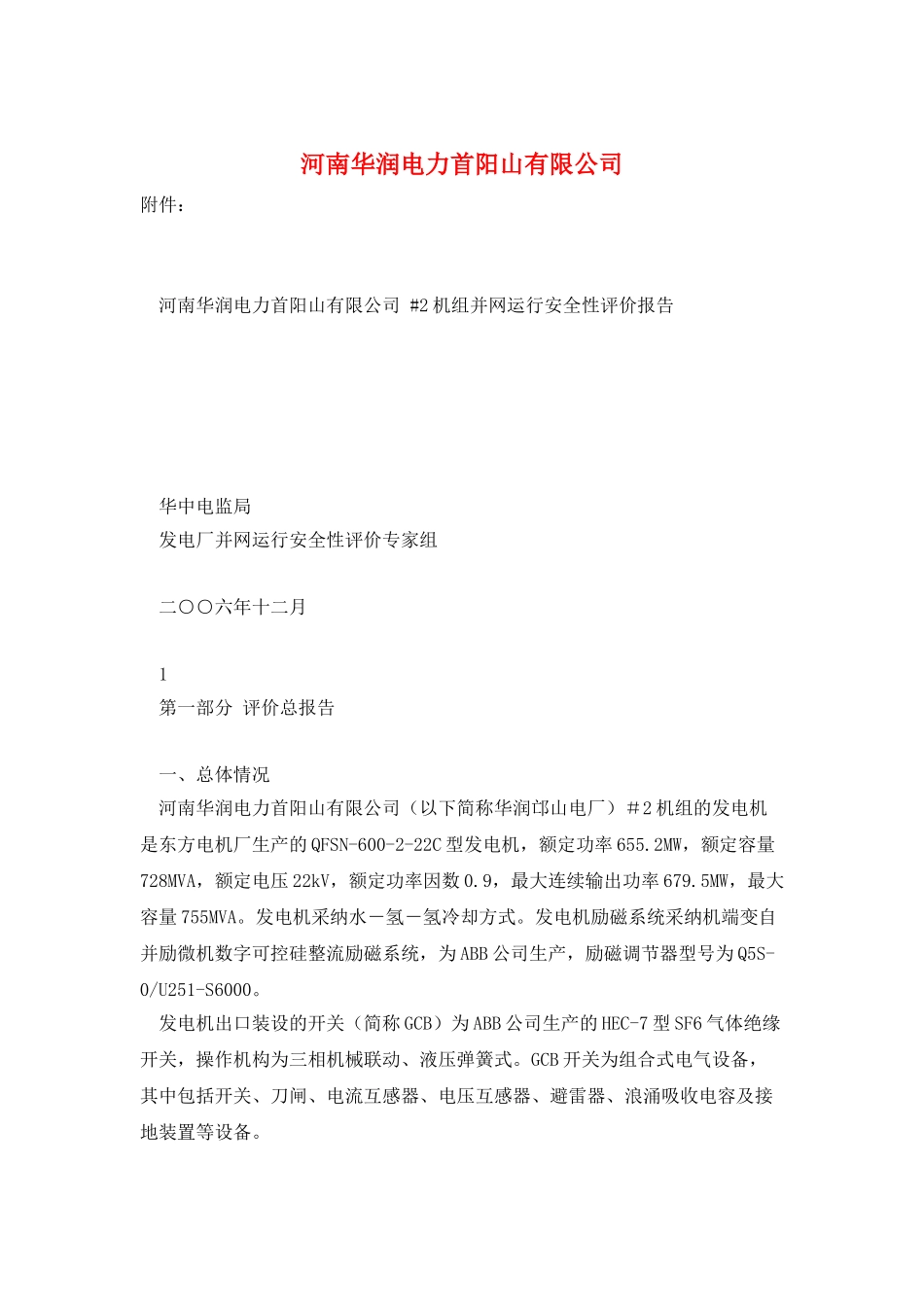

河南华润电力首阳山有限公司附件： 河南华润电力首阳山有限公司 #2 机组并网运行安全性评价报告 华中电监局 发电厂并网运行安全性评价专家组 二○○六年十二月 1 第一部分 评价总报告 一、总体情况 河南华润电力首阳山有限公司（以下简称华润邙山电厂）＃2 机组的发电机是东方电机厂生产的 QFSN-600-2-22C 型发电机，额定功率 655.2MW，额定容量728MVA，额定电压 22kV，额定功率因数 0.9，最大连续输出功率 679.5MW，最大容量 755MVA。发电机采纳水－氢－氢冷却方式。发电机励磁系统采纳机端变自并励微机数字可控硅整流励磁系统，为 ABB 公司生产，励磁调节器型号为 Q5S-0/U251-S6000。 发电机出口装设的开关（简称 GCB）为 ABB 公司生产的 HEC-7 型 SF6 气体绝缘开关，操作机构为三相机械联动、液压弹簧式。GCB 开关为组合式电气设备，其中包括开关、刀闸、电流互感器、电压互感器、避雷器、浪涌吸收电容及接地装置等设备。 华润邙山电厂采纳的是发电机-变压器-线路组单元接线方式，#1 机、#2 机分别通过 500kV 邙马Ⅰ、Ⅱ线接入 500kV 马寺开关站。主变压器采纳常州东芝变压器有限公司生产的单相变压器（型号为 DFP9-240000/500），每台额定容量240MVA。冷却方式：强迫油循环风冷。 在主变低压侧接一台上海阿尔斯通公司生产的 SFFZ10-50/31.5-31.5MVA 分裂式有载调压变压器作为高压厂用变压器，另接一台上海阿尔斯通公司生产的 2 SFZ10-31500/22kV 双卷有载调压变压器作为高压公用变压器。 两台机组共用一台 SFZ-31500/110 双卷有载调压变压器作为启动变压器，电源引自潘屯变电站 110kV 系统。 发电机与励磁变、电压互感器、GCB、中性点接地变压器高压侧、主变及高压厂用变压器之间采纳全联分相封闭母线，设有微正压装置，以确保封闭母线内干燥。发电机中性点经一台容量为 100kVA 的干式单相配电变压器接地。 每台机组设两段 6kV 工作母线，两台机组设两段 6kV 公用段，两台机组的高压公用变压器互为备用，向两台机的公用负荷供电，另设两段 6kV 脱硫段，供电给两台机组的脱硫负荷，电源由两段公用段各自引接一路，两电源互为备用。启动变 6kV 侧通过共箱母线与 6kV 工作段及公用 1C 段连接，作为两台机组启动/备用电源，6kV 系统为中阻接地系统。 低压厂用电系统采纳 PC-MCC 供电接线方式，每台机组设置 1 台 1200KW 柴油发电机组作为事故保安电源， 厂房外 380V...
