波分知识相关总结

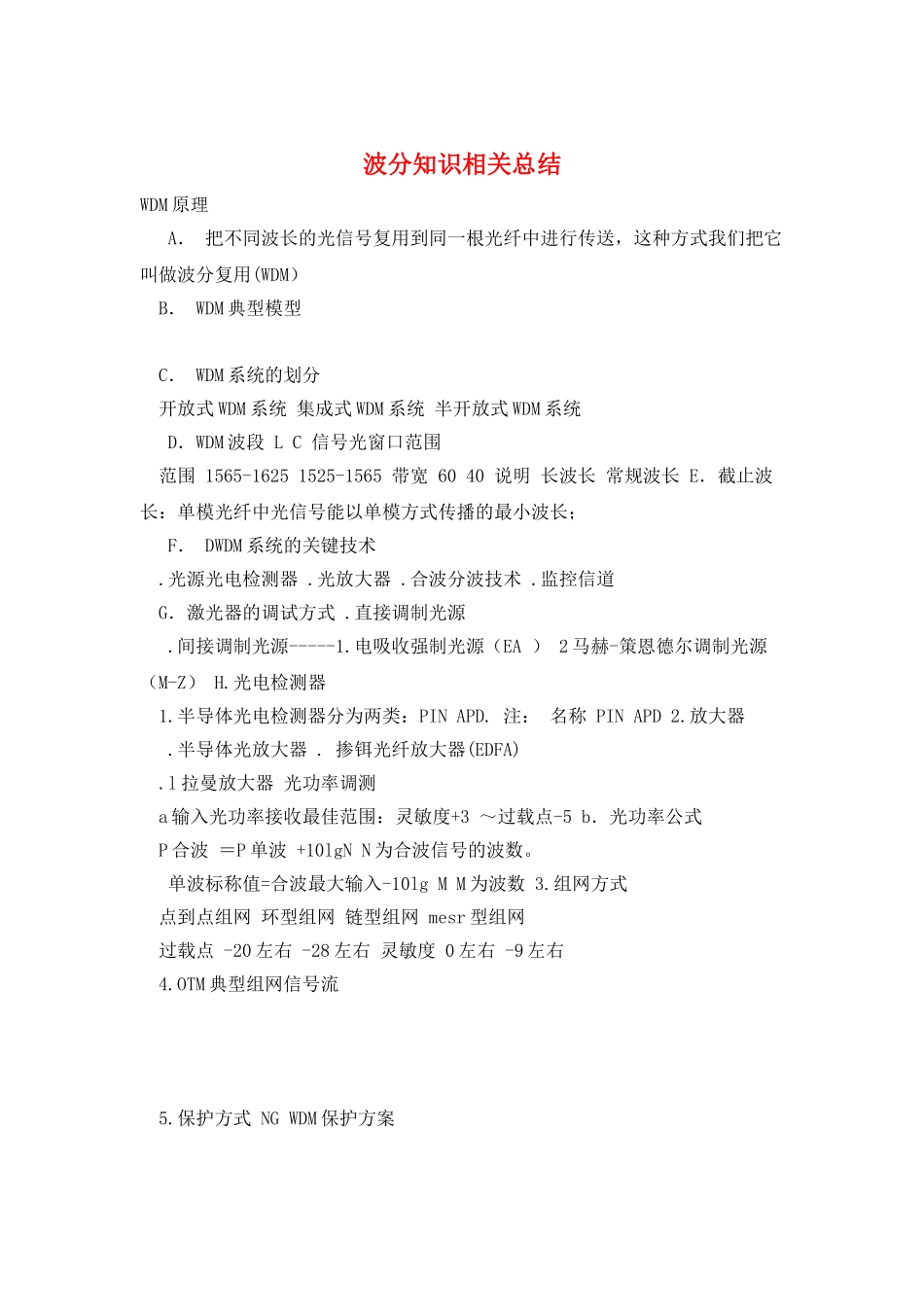

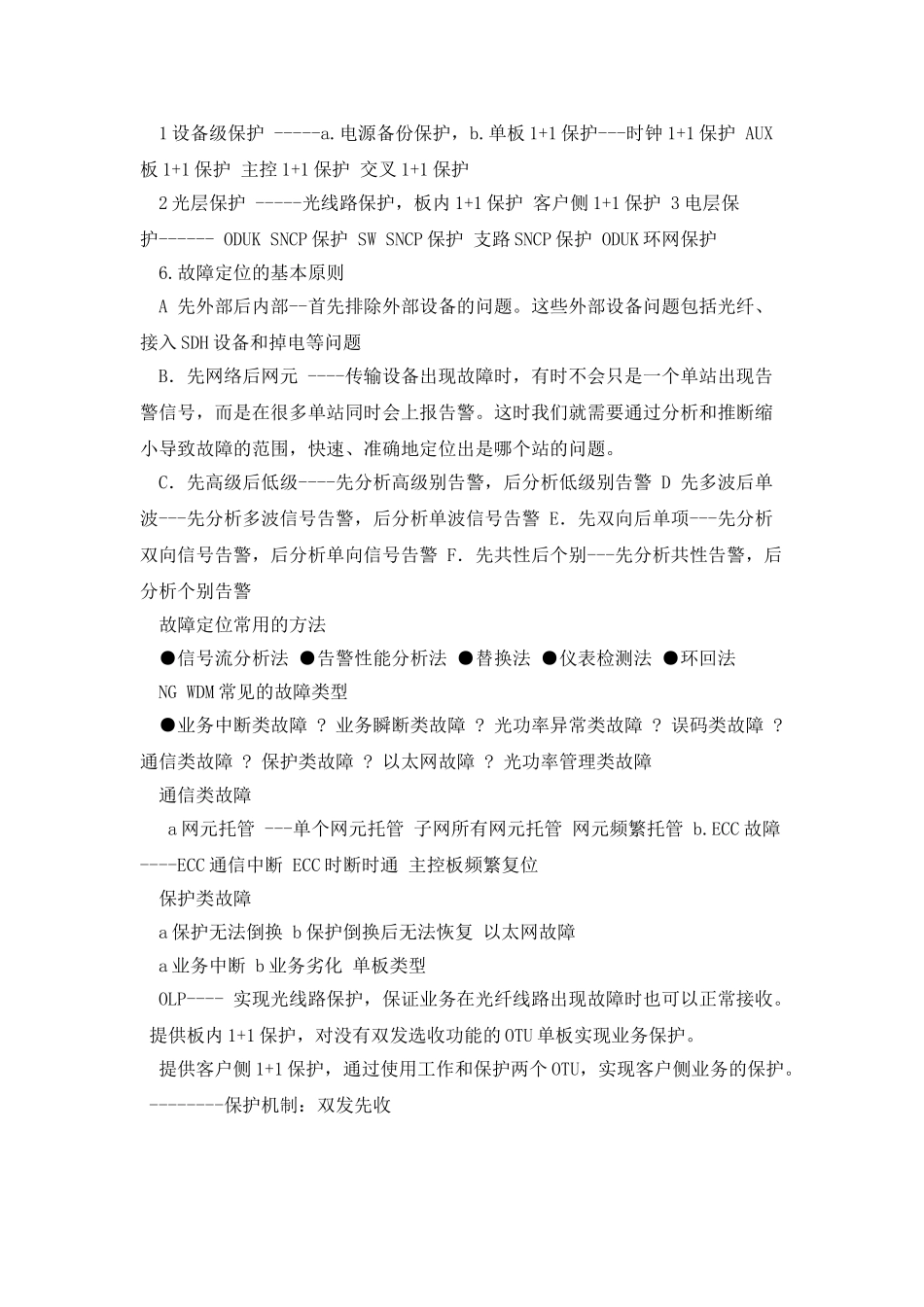

波分知识相关总结WDM 原理 A． 把不同波长的光信号复用到同一根光纤中进行传送，这种方式我们把它叫做波分复用(WDM） B． WDM 典型模型 C． WDM 系统的划分 开放式 WDM 系统 集成式 WDM 系统 半开放式 WDM 系统 D．WDM 波段 L C 信号光窗口范围 范围 1565-1625 1525-1565 带宽 60 40 说明 长波长 常规波长 E．截止波长：单模光纤中光信号能以单模方式传播的最小波长； F． DWDM 系统的关键技术 .光源光电检测器 .光放大器 .合波分波技术 .监控信道 G．激光器的调试方式 .直接调制光源 .间接调制光源-----1.电吸收强制光源（EA ） 2 马赫-策恩德尔调制光源（M-Z） H.光电检测器 1.半导体光电检测器分为两类：PIN APD. 注： 名称 PIN APD 2.放大器 .半导体光放大器 . 掺铒光纤放大器(EDFA) .l 拉曼放大器 光功率调测 a 输入光功率接收最佳范围：灵敏度+3 ～过载点-5 b．光功率公式 P 合波 ＝P 单波 +10lgN N 为合波信号的波数。 单波标称值=合波最大输入-10lg M M 为波数 3.组网方式 点到点组网 环型组网 链型组网 mesr 型组网 过载点 -20 左右 -28 左右 灵敏度 0 左右 -9 左右 4.OTM 典型组网信号流 5.保护方式 NG WDM 保护方案 1 设备级保护 -----a.电源备份保护，b.单板 1+1 保护---时钟 1+1 保护 AUX板 1+1 保护 主控 1+1 保护 交叉 1+1 保护 2 光层保护 -----光线路保护，板内 1+1 保护 客户侧 1+1 保护 3 电层保护------ ODUK SNCP 保护 SW SNCP 保护 支路 SNCP 保护 ODUK 环网保护 6.故障定位的基本原则 A 先外部后内部--首先排除外部设备的问题。这些外部设备问题包括光纤、接入 SDH 设备和掉电等问题 B．先网络后网元 ----传输设备出现故障时，有时不会只是一个单站出现告警信号，而是在很多单站同时会上报告警。这时我们就需要通过分析和推断缩小导致故障的范围，快速、准确地定位出是哪个站的问题。 C．先高级后低级----先分析高级别告警，后分析低级别告警 D 先多波后单波---先分析多波信号告警，后分析单波信号告警 E．先双向后单项---先分析双向信号告警，后分析单向信号告警 F．先共性后个别---先分析共性告警，后分析个别告警 故障定位常用的方法 ●信号流分析法 ●告警性能分析法 ●替换法 ●仪表检测法 ●环回法 NG WDM 常见的故障类型 ●业务中断类故障 ? 业务...
