泵站设计实例

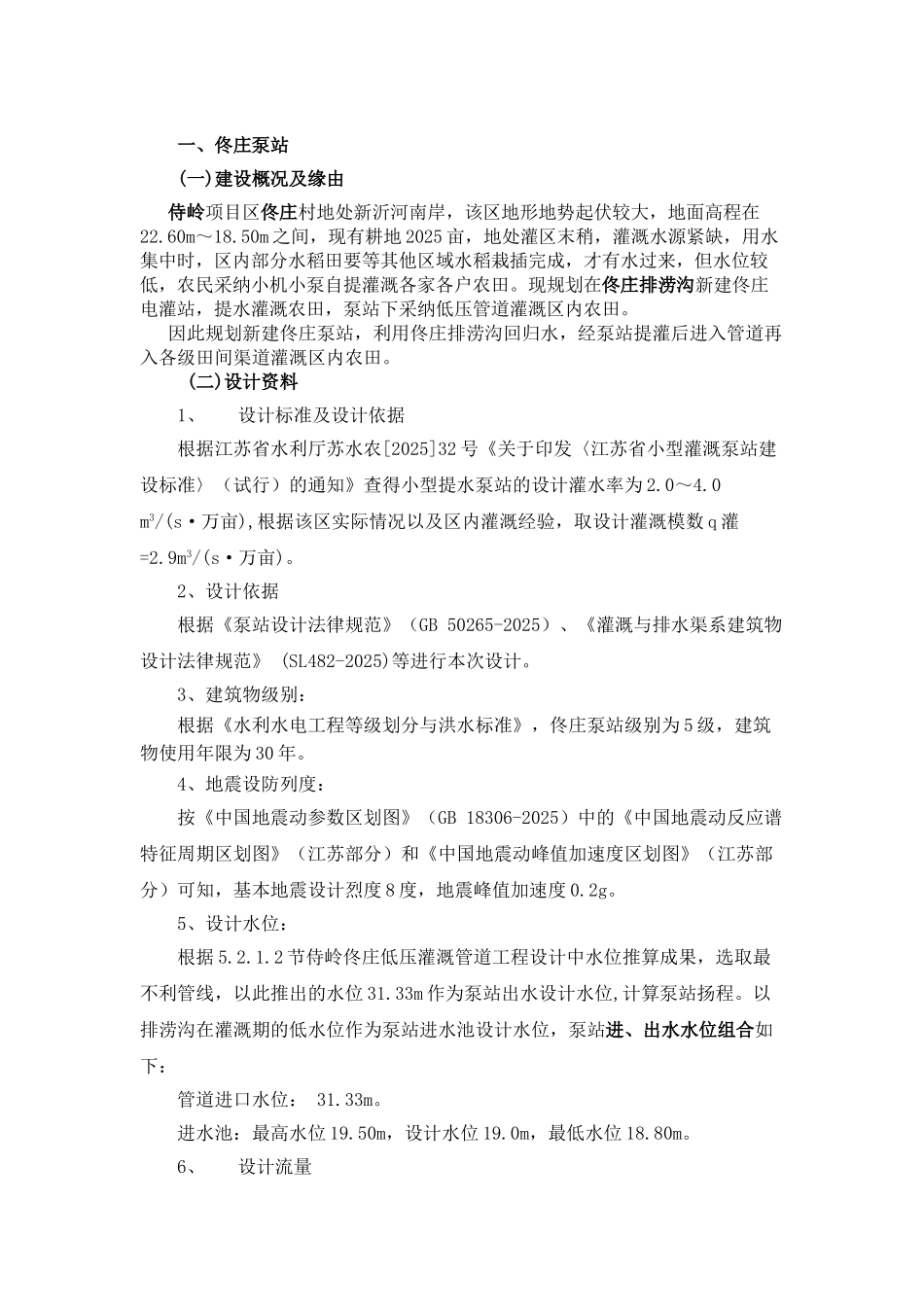

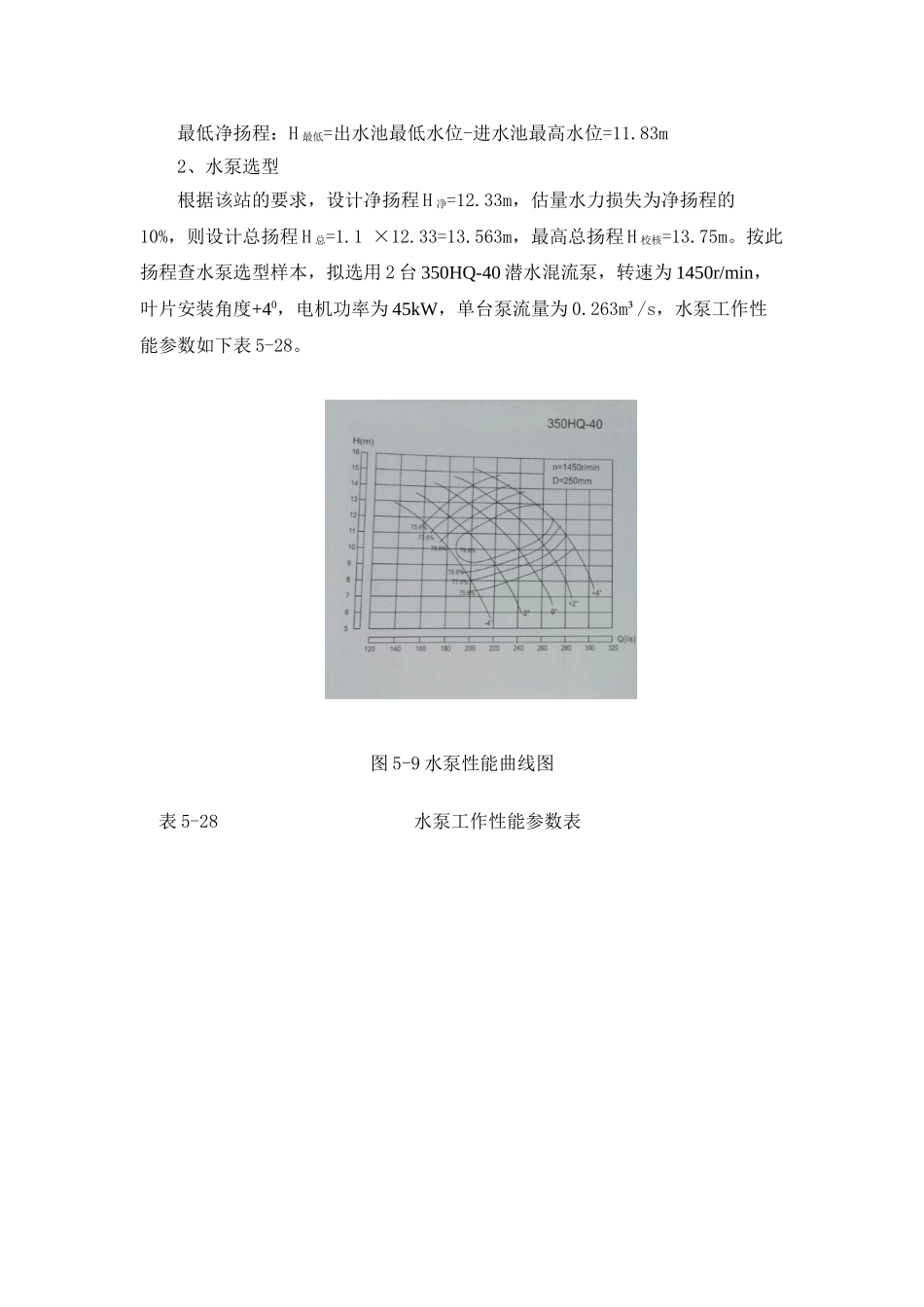

一、佟庄泵站(一)建设概况及缘由侍岭项目区佟庄村地处新沂河南岸，该区地形地势起伏较大，地面高程在22.60m～18.50m 之间，现有耕地 2025 亩，地处灌区末稍，灌溉水源紧缺，用水集中时，区内部分水稻田要等其他区域水稻栽插完成，才有水过来，但水位较低，农民采纳小机小泵自提灌溉各家各户农田。现规划在佟庄排涝沟新建佟庄电灌站，提水灌溉农田，泵站下采纳低压管道灌溉区内农田。因此规划新建佟庄泵站，利用佟庄排涝沟回归水，经泵站提灌后进入管道再入各级田间渠道灌溉区内农田。 (二)设计资料1、设计标准及设计依据根据江苏省水利厅苏水农[2025]32 号《关于印发〈江苏省小型灌溉泵站建设标准〉（试行）的通知》查得小型提水泵站的设计灌水率为 2.0～4.0 m3/(s·万亩),根据该区实际情况以及区内灌溉经验，取设计灌溉模数 q 灌=2.9m3/(s·万亩)。2、设计依据根据《泵站设计法律规范》（GB 50265-2025）、《灌溉与排水渠系建筑物设计法律规范》 (SL482-2025)等进行本次设计。3、建筑物级别：根据《水利水电工程等级划分与洪水标准》，佟庄泵站级别为 5 级，建筑物使用年限为 30 年。4、地震设防列度：按《中国地震动参数区划图》（GB 18306-2025）中的《中国地震动反应谱特征周期区划图》（江苏部分）和《中国地震动峰值加速度区划图》（江苏部分）可知，基本地震设计烈度 8 度，地震峰值加速度 0.2g。5、设计水位：根据 5.2.1.2 节侍岭佟庄低压灌溉管道工程设计中水位推算成果，选取最不利管线，以此推出的水位 31.33m 作为泵站出水设计水位,计算泵站扬程。以排涝沟在灌溉期的低水位作为泵站进水池设计水位，泵站进、出水水位组合如下：管道进口水位： 31.33m。进水池：最高水位 19.50m，设计水位 19.0m，最低水位 18.80m。6、设计流量根据 5.2.1.2 节确定该站设计流量：Q=0.526m3/s。泵站工程设计参数情况具体见表 5-26。表 5-26 泵站工程设计参数情况表序号名称性质灌溉面积（万亩）灌溉模数（m3/s/万亩)设计流量（m3/s）设计净扬程(m)设计水位（m）进水水位出水水位1佟庄泵站新建0.20252.60.52612.3319.031.337、工程地质本次借用附近朱岭支渠地质资料可知，在勘探孔揭露深度范围内，根据时代、成因及物理力学性质，该场地内岩土层可分为 3 层，兹自上而下分述如下：① 素填土（Q4Ml）:土黄色，松散，稍湿，为人工堤身填土，土质以粉质粘土为主，含植物根茎，堆积时间超过十年。② 粉质粘土（Q4al）:灰...
