测量放线施工方案2终版

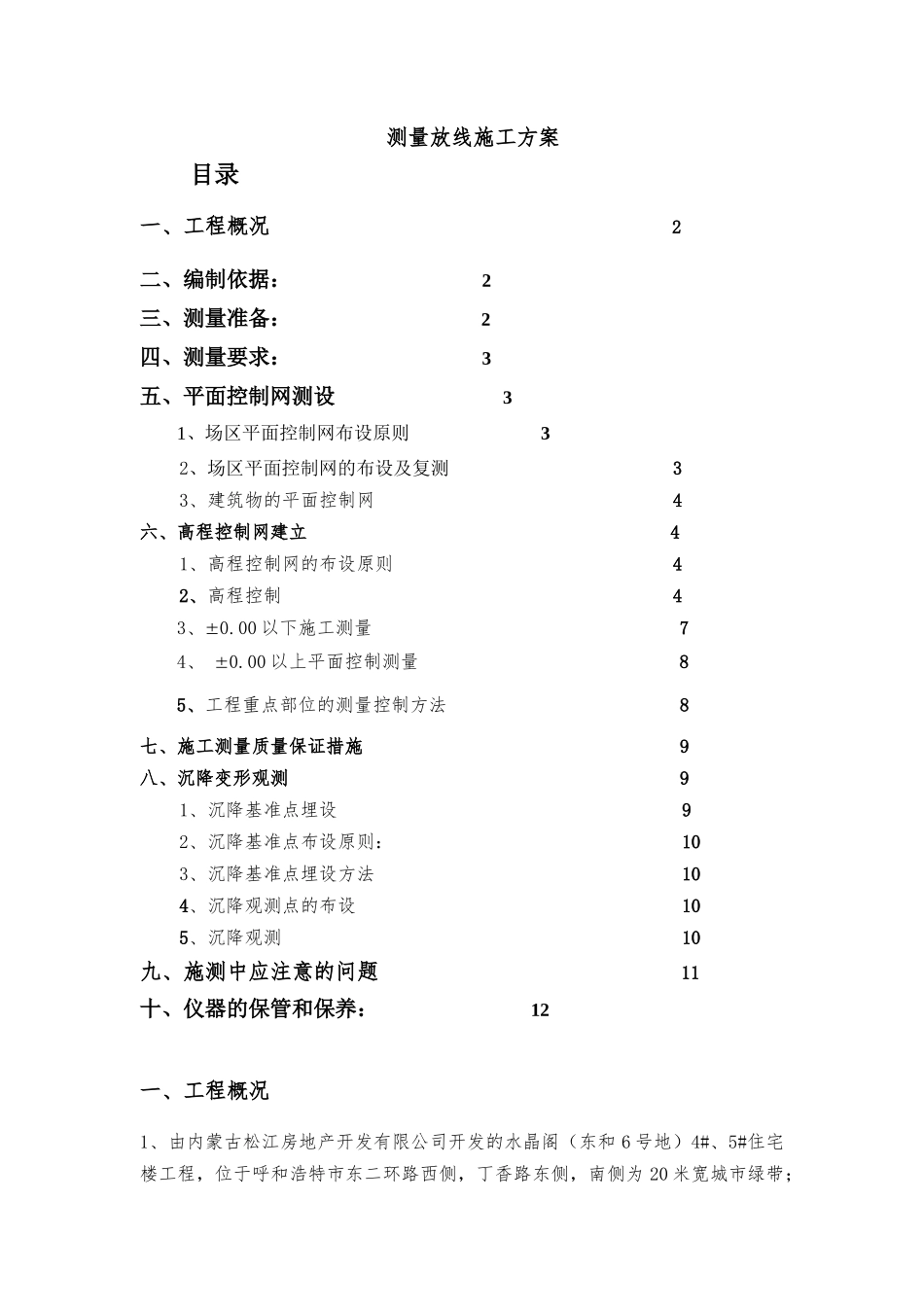

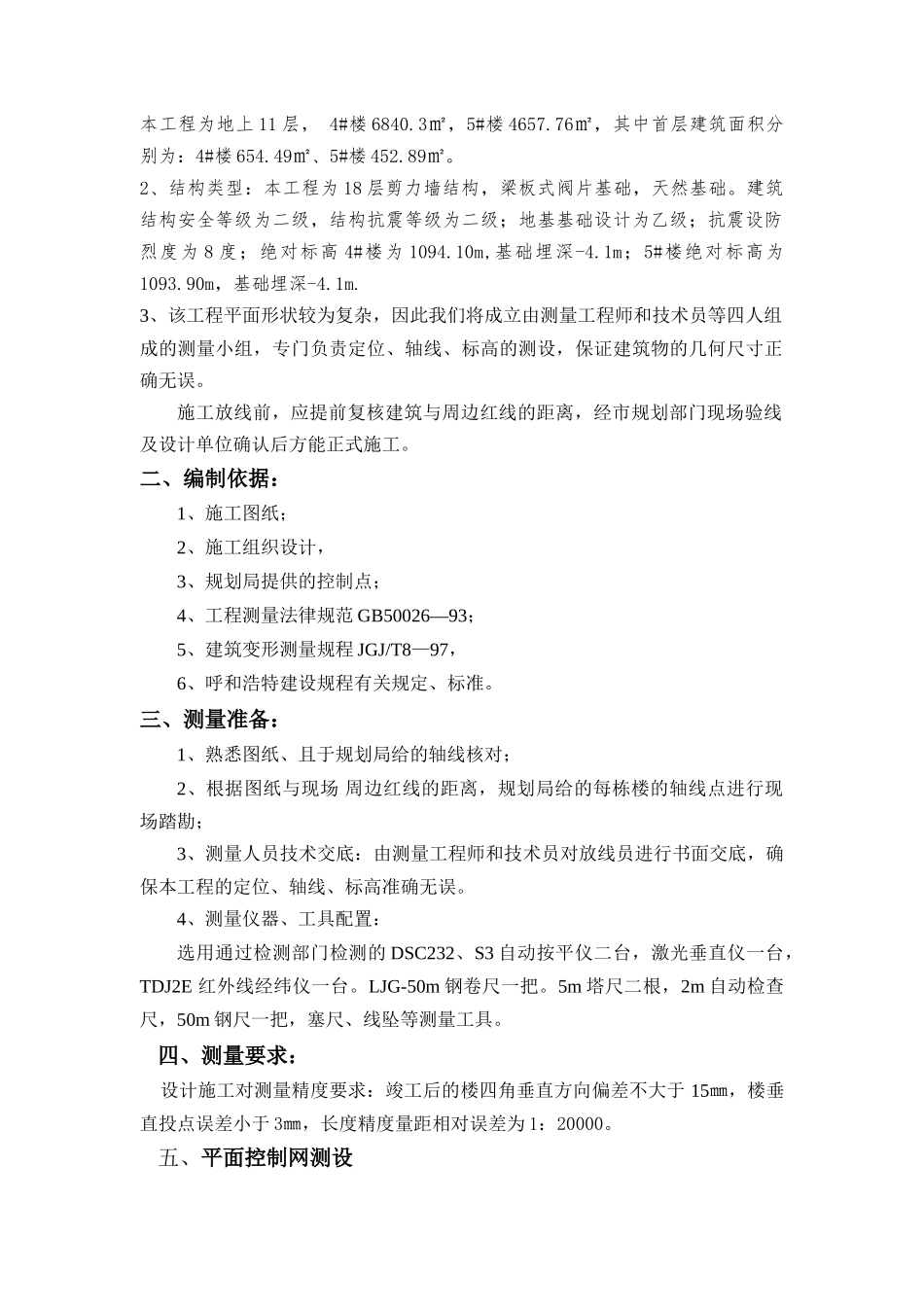

测量放线施工方案目录一、工程概况 2二、编制依据： 2三、测量准备： 2 四、测量要求： 3五、平面控制网测设 31、场区平面控制网布设原则 32、场区平面控制网的布设及复测 33、建筑物的平面控制网 4六、高程控制网建立 41、高程控制网的布设原则 42、高程控制 43、0.00 以下施工测量 74、 0.00 以上平面控制测量 85、工程重点部位的测量控制方法 8七、施工测量质量保证措施 9八、沉降变形观测 91、沉降基准点埋设 92、沉降基准点布设原则： 103、沉降基准点埋设方法 104、沉降观测点的布设 105、沉降观测 10九、施测中应注意的问题 11十、仪器的保管和保养： 12一、工程概况1、由内蒙古松江房地产开发有限公司开发的水晶阁（东和 6 号地）4#、5#住宅楼工程，位于呼和浩特市东二环路西侧，丁香路东侧，南侧为 20 米宽城市绿带；本工程为地上 11 层， 4#楼 6840.3㎡，5#楼 4657.76㎡，其中首层建筑面积分别为：4#楼 654.49㎡、5#楼 452.89㎡。2、结构类型：本工程为 18 层剪力墙结构，梁板式阀片基础，天然基础。建筑结构安全等级为二级，结构抗震等级为二级；地基基础设计为乙级；抗震设防烈度为 8 度；绝对标高 4#楼为 1094.10m,基础埋深-4.1m；5#楼绝对标高为1093.90m，基础埋深-4.1m.3、该工程平面形状较为复杂，因此我们将成立由测量工程师和技术员等四人组成的测量小组，专门负责定位、轴线、标高的测设，保证建筑物的几何尺寸正确无误。施工放线前，应提前复核建筑与周边红线的距离，经市规划部门现场验线及设计单位确认后方能正式施工。二、编制依据：1、施工图纸；2、施工组织设计，3、规划局提供的控制点；4、工程测量法律规范 GB50026—93；5、建筑变形测量规程 JGJ/T8—97，6、呼和浩特建设规程有关规定、标准。三、测量准备：1、熟悉图纸、且于规划局给的轴线核对；2、根据图纸与现场 周边红线的距离，规划局给的每栋楼的轴线点进行现场踏勘；3、测量人员技术交底：由测量工程师和技术员对放线员进行书面交底，确保本工程的定位、轴线、标高准确无误。4、测量仪器、工具配置：选用通过检测部门检测的 DSC232、S3 自动按平仪二台，激光垂直仪一台，TDJ2E 红外线经纬仪一台。LJG-50m 钢卷尺一把。5m 塔尺二根，2m 自动检查尺，50m 钢尺一把，塞尺、线坠等测量工具。四、测量要求： 设计施工对测量精度要求：竣工后的楼四角垂直方向偏差不大于 15㎜，楼垂直投点误差小于 3㎜...
