浮顶储罐上水方案VIP专享

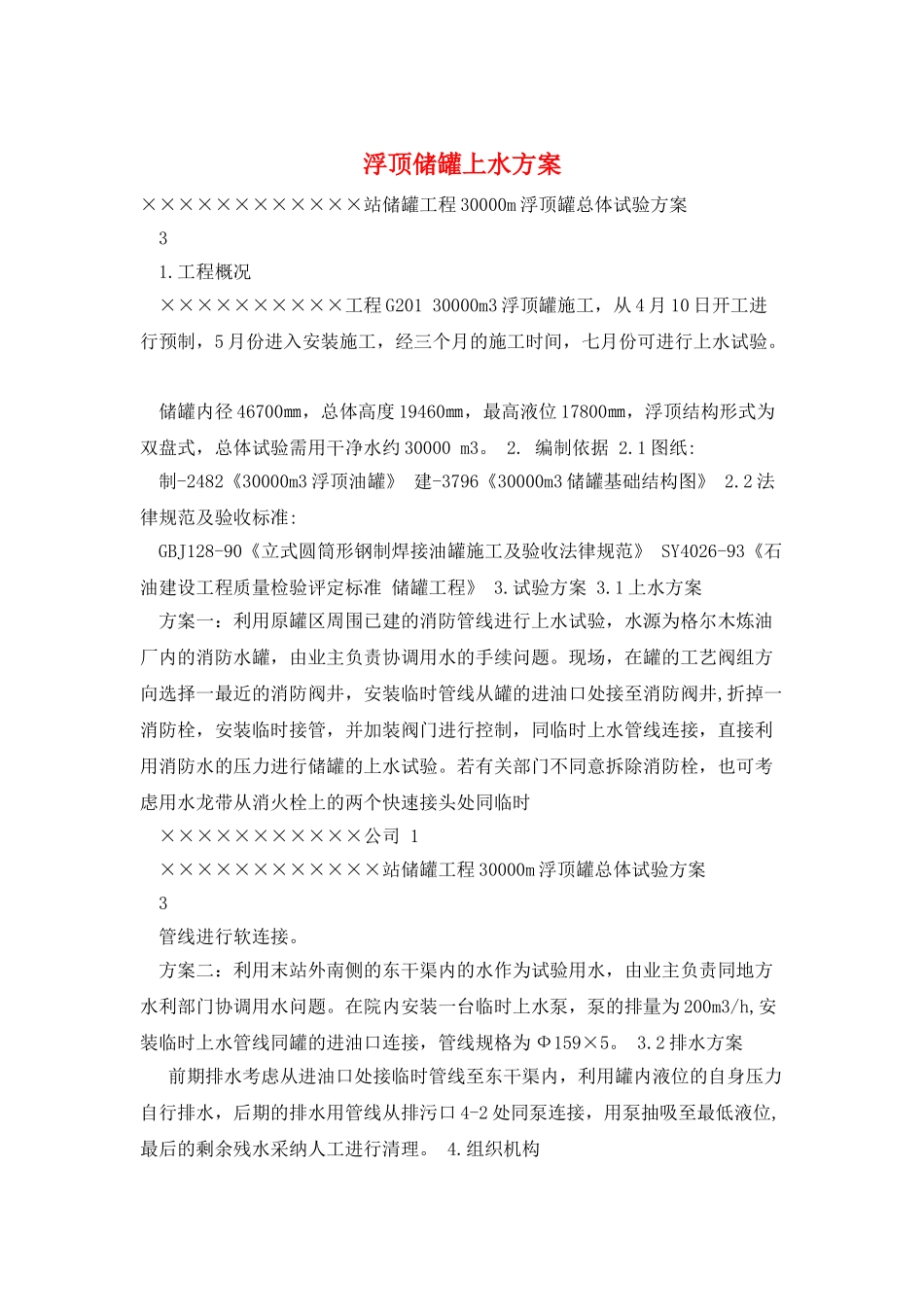

浮顶储罐上水方案××××××××××××站储罐工程 30000m 浮顶罐总体试验方案 3 1.工程概况 ××××××××××工程 G201 30000m3 浮顶罐施工，从 4 月 10 日开工进行预制，5 月份进入安装施工，经三个月的施工时间，七月份可进行上水试验。 储罐内径 46700㎜，总体高度 19460㎜，最高液位 17800㎜，浮顶结构形式为双盘式，总体试验需用干净水约 30000 m3。 2. 编制依据 2.1 图纸: 制-2482《30000m3 浮顶油罐》 建-3796《30000m3 储罐基础结构图》 2.2 法律规范及验收标准: GBJ128-90《立式圆筒形钢制焊接油罐施工及验收法律规范》 SY4026-93《石油建设工程质量检验评定标准 储罐工程》 3.试验方案 3.1 上水方案 方案一：利用原罐区周围已建的消防管线进行上水试验，水源为格尔木炼油厂内的消防水罐，由业主负责协调用水的手续问题。现场，在罐的工艺阀组方向选择一最近的消防阀井，安装临时管线从罐的进油口处接至消防阀井,折掉一消防栓，安装临时接管，并加装阀门进行控制，同临时上水管线连接，直接利用消防水的压力进行储罐的上水试验。若有关部门不同意拆除消防栓，也可考虑用水龙带从消火栓上的两个快速接头处同临时 ×××××××××××公司 1 ××××××××××××站储罐工程 30000m 浮顶罐总体试验方案 3 管线进行软连接。 方案二：利用末站外南侧的东干渠内的水作为试验用水，由业主负责同地方水利部门协调用水问题。在院内安装一台临时上水泵，泵的排量为 200m3/h,安装临时上水管线同罐的进油口连接，管线规格为 Ф159×5。 3.2 排水方案 前期排水考虑从进油口处接临时管线至东干渠内，利用罐内液位的自身压力自行排水，后期的排水用管线从排污口 4-2 处同泵连接，用泵抽吸至最低液位,最后的剩余残水采纳人工进行清理。 4.组织机构 为保证 30000m3 浮顶罐总体试验的顺利进行，特成立储罐总体试验小组，人员组成如下： 组长：××× 成员：××× ××× ××× ××× 配合工种人员：铆工 2 人； 电焊 2 人； 钳工 1 人； 气焊 1 人； 电工 1人； 焊缝焊疤打磨人员 6 人。 5.技术质量要求 5.1 储罐建造完毕后，进行充水试验，检查下列内容： 一、罐底严密性； 二、罐壁强度及严密性； 三、浮顶的升降及严密性； ×××××××××××公司 2 ××××××××××××站储罐工程 30000m 浮顶罐总体试验方案 3 四、中央排水管...
