淡水河大桥T梁预制施工方案

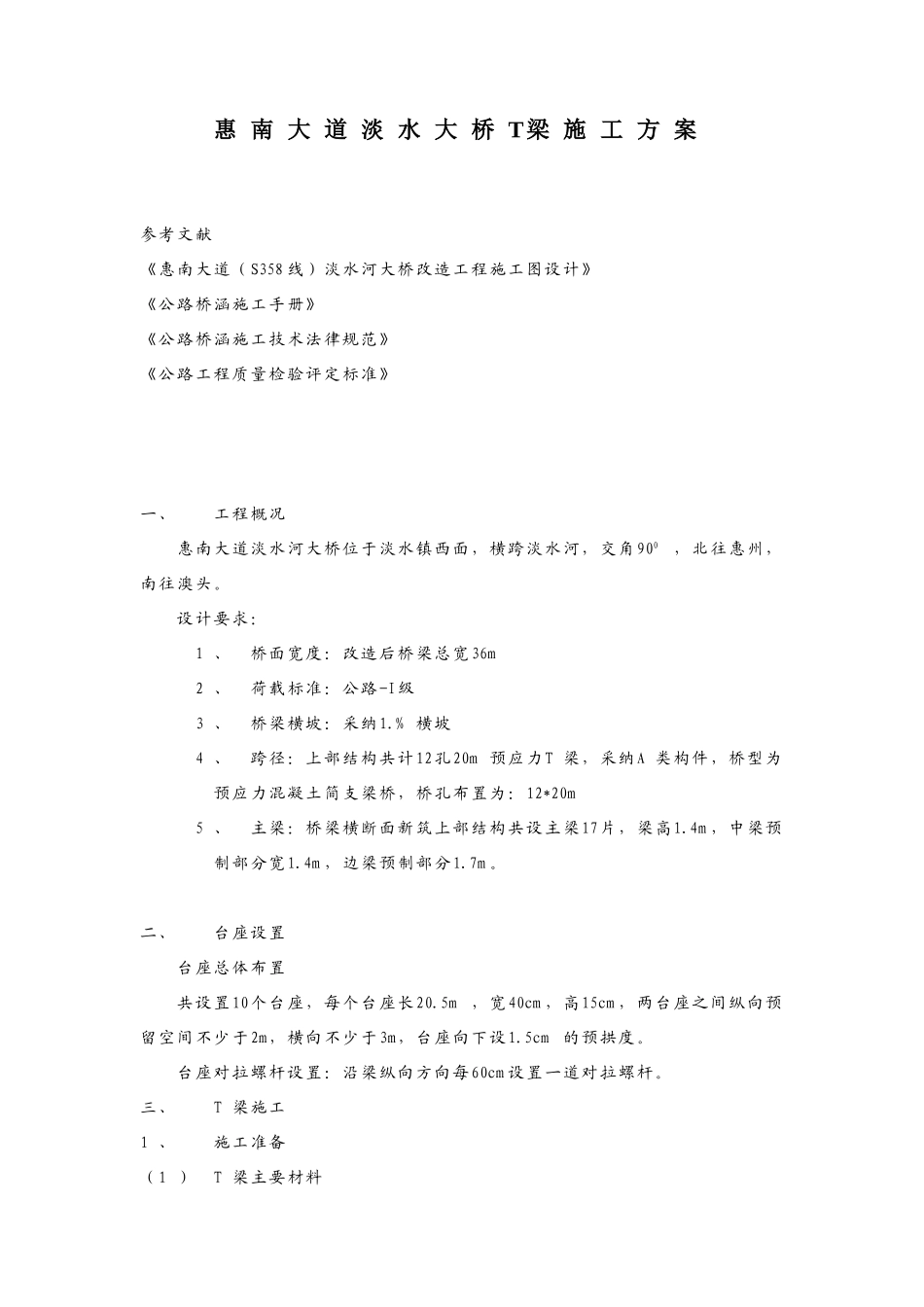

惠 南 大 道 淡 水 大 桥 T梁 施 工 方 案参考文献《惠南大道（S358 线）淡水河大桥改造工程施工图设计》《公路桥涵施工手册》《公路桥涵施工技术法律规范》《公路工程质量检验评定标准》一、工程概况惠南大道淡水河大桥位于淡水镇西面，横跨淡水河，交角900，北往惠州，南往澳头。设计要求：1 、桥面宽度：改造后桥梁总宽36m2 、荷载标准：公路-I级3 、桥梁横坡：采纳1.% 横坡4 、跨径：上部结构共计12孔20m 预应力T 梁，采纳A 类构件，桥型为预应力混凝土简支梁桥，桥孔布置为：12*20m5 、主梁：桥梁横断面新筑上部结构共设主梁17片，梁高1.4m ，中梁预制部分宽1.4m ，边梁预制部分1.7m 。二、台座设置台座总体布置共设置10个台座，每个台座长20.5m，宽40cm ，高15cm ，两台座之间纵向预留空间不少于2m，横向不少于3m，台座向下设1.5cm的预拱度。台座对拉螺杆设置：沿梁纵向方向每60cm 设置一道对拉螺杆。三、T 梁施工1 、施工准备（1 ）T 梁主要材料根据工程进度计划编制材料供应计划，明确材料的规格、型号、数量、质量要求及供应时间，确保不会因材料供应不足而造成停工。全部材料在使用前，根据监理工程师的要求进行检验、送检，检验合格后才用于工程中。全桥主要材料一览表钢绞线88吨OVM15-61224 套Φ12 钢筋369 吨Φ16 钢筋32吨Φ25 钢筋63吨Φ22 钢筋85吨砼（c50）3772m3 （2 ）材料检验 钢筋检验: 钢筋以同型号、同批号60T 为一批进行自检、抽检，不同型号、不同批号不足60T ，以一批进行自检、抽检。 水泥检验：同批200T 为单位进行自检、抽检，不足200 吨不同批号分别进行自检、抽检。 钢绞线检验：同批60吨为单位进行自检、抽检，不同批号不足60吨分别进行自检、抽检。千斤顶标定：开工以前，千斤顶必须进行标定，建立回归方程。（3 ）劳动力安排工种人数钢筋班12预应力班5模板8砼班10机械设备组2A 、钢筋：负责T 梁的钢筋加工、绑扎。B 、预应力班：负责T 梁钢绞线张拉，孔道压浆，波纹管定位。C 、模板：负责T 梁的模板拆除及安装施工作业。D 、混凝土班：砼的浇注及养生。E 、机电班组: 负责机械设备安装、拆除、修理及维护保养工作，砼搅拌站和运料车操作。（4 ）设备投入的主要施工机械设备如下编号机械名称单位数量型号及规格额定功率生产厂家1龙门吊台340吨（20吨）2千斤顶台2YCQ-250-200250T欧维姆3高压油泵台2ZB500-260Mpa4压浆机台15电焊机台3NX4-300-113KWA-4...
