港湾大厦悬挑卸料平台施工方案

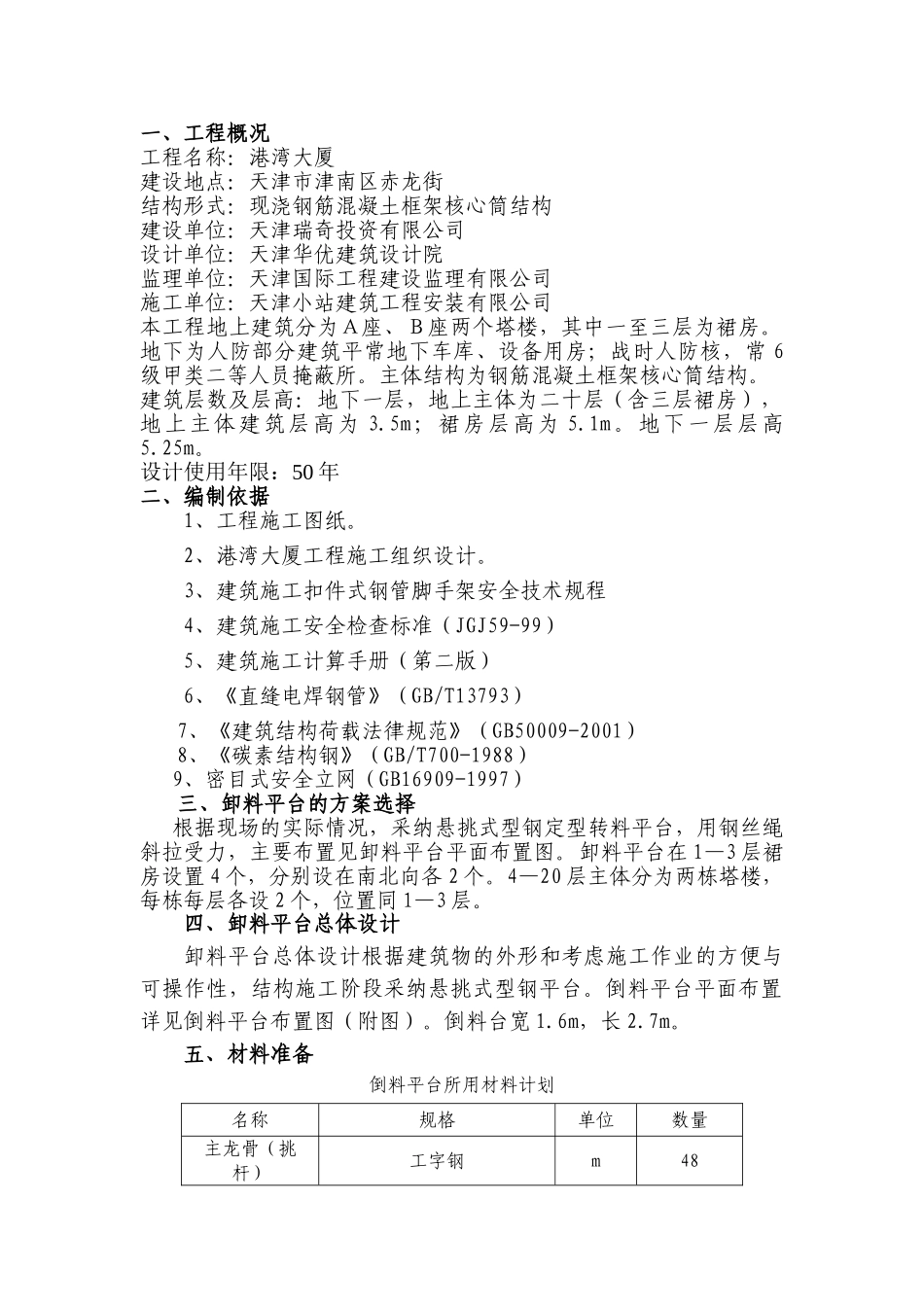

港湾大厦悬挑卸料平台施工方案_第1页
1/10
港湾大厦悬挑卸料平台施工方案_第2页
2/10
港湾大厦悬挑卸料平台施工方案_第3页
3/10
一、工程概况工程名称:港湾大厦建设地点:天津市津南区赤龙街结构形式:现浇钢筋混凝土框架核心筒结构建设单位:天津瑞奇投资有限公司设计单位:天津华优建筑设计院监理单位:天津国际工程建设监理有限公司施工单位:天津小站建筑工程安装有限公司本工程地上建筑分为A座、B座两个塔楼,其中一至三层为裙房。地下为人防部分建筑平常地下车库、设备用房;战时人防核,常 6级甲类二等人员掩蔽所。主体结构为钢筋混凝土框架核心筒结构。建筑层数及层高:地下一层,地上主体为二十层(含三层裙房),地上主体建筑层高为 3.5m;裙房层高为 5.1m。地下一层层高5.25m。设计使用年限:50 年二、编制依据1、工程施工图纸。2、港湾大厦工程施工组织设计。3、建筑施工扣件式钢管脚手架安全技术规程4、建筑施工安全检查标准(JGJ59-99)5、建筑施工计算手册(第二版)6、《直缝电焊钢管》(GB/T13793)7、《建筑结构荷载法律规范》(GB50009-2001)8、《碳素结构钢》(GB/T700-1988)9、密目式安全立网(GB16909-1997)三、卸料平台的方案选择根据现场的实际情况,采纳悬挑式型钢定型转料平台,用钢丝绳斜拉受力,主要布置见卸料平台平面布置图。卸料平台在 1—3 层裙房设置 4 个,分别设在南北向各 2 个。4—20 层主体分为两栋塔楼,每栋每层各设 2 个,位置同 1—3 层。四、卸料平台总体设计卸料平台总体设计根据建筑物的外形和考虑施工作业的方便与可操作性,结构施工阶段采纳悬挑式型钢平台。倒料平台平面布置详见倒料平台布置图(附图)。倒料台宽 1.6m,长 2.7m。五、材料准备倒料平台所用材料计划名称规格单位数量主龙骨(挑杆)工字钢m48主龙骨(横杆)工字钢m32钢管φ48m200钢丝绳6×37、φ25m150钢丝绳绳扣φ25个64竹胶板1.2m*2.4m㎡40脚手板50mm 厚、250mm 宽块60密目式安全网块若干1、人员准备工 种人 数任 务架子工6负责倒料平台的提升与安装电焊工2负责倒料平台的制作2、工具准备名 称数 量备 注扳 手2 把负责倒料平台的提升与安装用塔 吊1 台负责倒料平台的提升电焊机2 台负责倒料平台的制作六、构造要求及技术措施1、卸料平台规格从经济、有用的角度考虑,卸料平台设计为悬挑式型钢平台,东西塔主楼各设置两个,平台主次梁均采纳型钢焊接,每侧两道钢丝绳斜拉(内侧为保险绳,不受力)。平台上要设有限定荷载标牌,本工程卸料平台限重为 0.5t。(计算时按最大集中荷载 7.5KN 计算)。2、平台主、次梁的选用...
