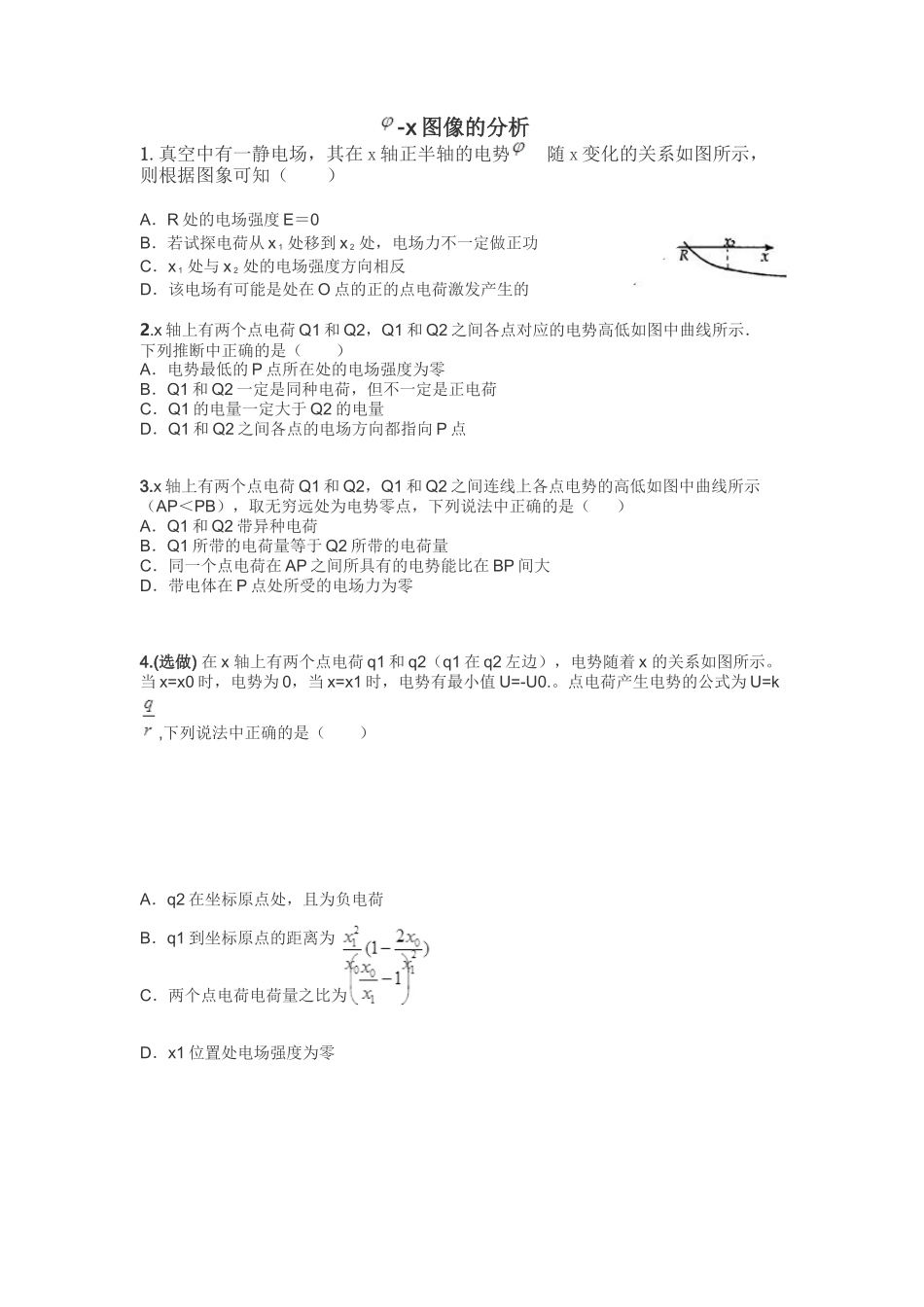

-x 图像的分析1.真空中有一静电场,其在 x 轴正半轴的电势 随 x 变化的关系如图所示,则根据图象可知( )A.R 处的电场强度 E=0B.若试探电荷从 x 1 处移到 x 2 处,电场力不一定做正功C.x 1 处与 x 2 处的电场强度方向相反D.该电场有可能是处在 O 点的正的点电荷激发产生的2.x 轴上有两个点电荷 Q1 和 Q2,Q1 和 Q2 之间各点对应的电势高低如图中曲线所示. 下列推断中正确的是( )A.电势最低的 P 点所在处的电场强度为零B.Q1 和 Q2 一定是同种电荷,但不一定是正电荷C.Q1 的电量一定大于 Q2 的电量D.Q1 和 Q2 之间各点的电场方向都指向 P 点3.x 轴上有两个点电荷 Q1 和 Q2,Q1 和 Q2 之间连线上各点电势的高低如图中曲线所示(AP<PB),取无穷远处为电势零点,下列说法中正确的是( )A.Q1 和 Q2 带异种电荷B.Q1 所带的电荷量等于 Q2 所带的电荷量C.同一个点电荷在 AP 之间所具有的电势能比在 BP 间大D.带电体在 P 点处所受的电场力为零4.(选做) 在 x 轴上有两个点电荷 q1 和 q2(q1 在 q2 左边),电势随着 x 的关系如图所示。当 x=x0 时,电势为 0,当 x=x1 时,电势有最小值 U=-U0.。点电荷产生电势的公式为 U=k,下列说法中正确的是( )A.q2 在坐标原点处,且为负电荷B.q1 到坐标原点的距离为C.两个点电荷电荷量之比为D.x1 位置处电场强度为零
