电压电阻过关测试

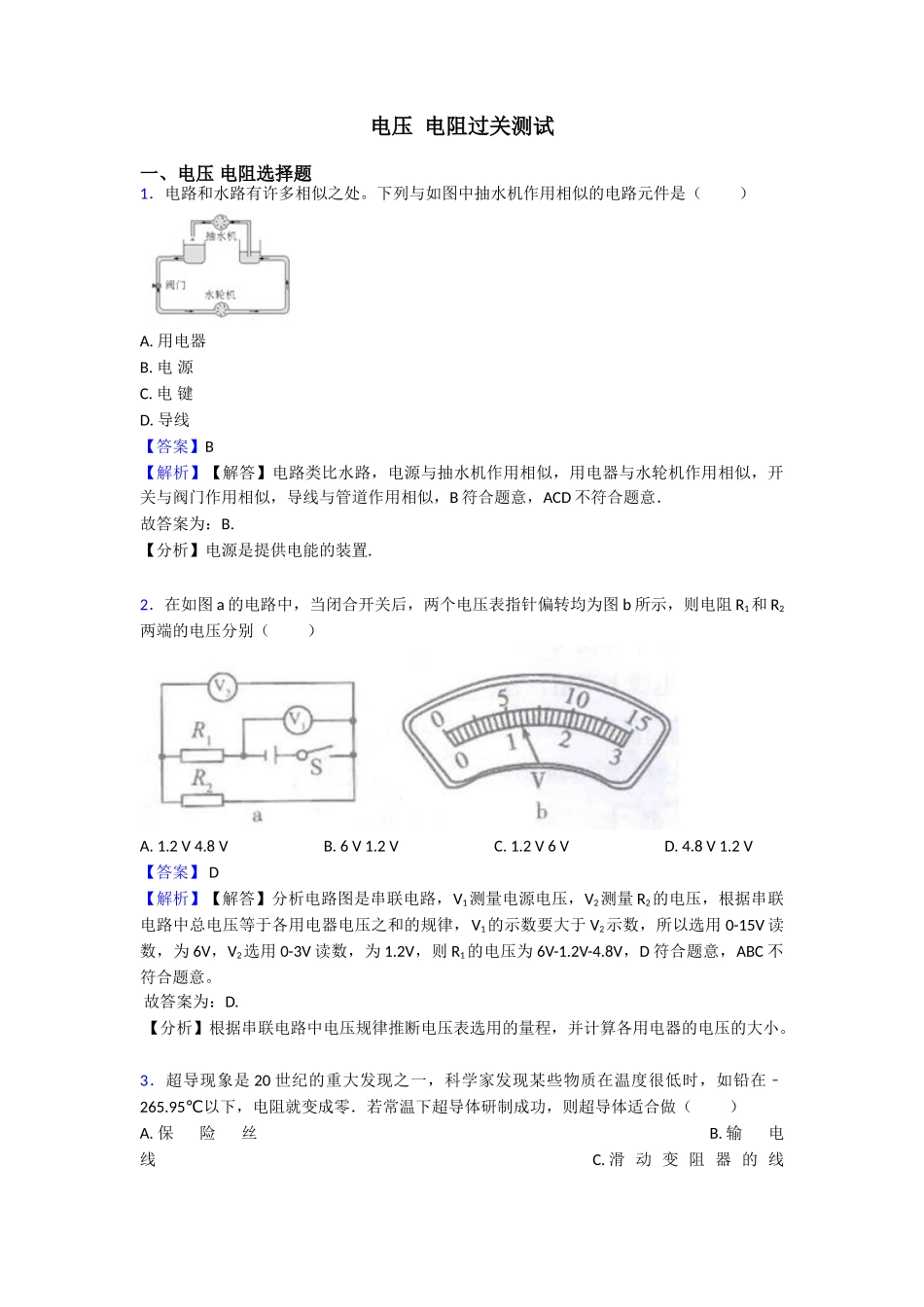

电压 电阻过关测试一、电压 电阻选择题1．电路和水路有许多相似之处。下列与如图中抽水机作用相似的电路元件是（ ）A. 用电器 B. 电 源 C. 电 键 D. 导线【答案】B 【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B 符合题意，ACD 不符合题意．故答案为：B.【分析】电源是提供电能的装置.2．在如图 a 的电路中，当闭合开关后，两个电压表指针偏转均为图 b 所示，则电阻 R1和 R2两端的电压分别（ ） A. 1.2 V 4.8 V B. 6 V 1.2 V C. 1.2 V 6 V D. 4.8 V 1.2 V【答案】 D 【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量 R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于 V2示数，所以选用 0-15V 读数，为 6V，V2选用 0-3V 读数，为 1.2V，则 R1的电压为 6V-1.2V-4.8V，D 符合题意，ABC 不符合题意。 故答案为：D. 【分析】根据串联电路中电压规律推断电压表选用的量程，并计算各用电器的电压的大小。3．超导现象是 20 世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（ ） A. 保险丝 B. 输电线 C. 滑 动 变 阻 器 的 线圈 D. 电炉丝【答案】B 【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路． B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选 B．【分析】由于超导体的电阻为 0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图所示电阻箱的示数为（ ） A. 260Ω B. 6200Ω C. 620Ω D. 9620Ω【答案】C 【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω． 故选 C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．5．如图所示的电路，闭合开关 S，两灯 L1、L2均发光，两电表均有示数。过了一会儿，其中一个灯泡突然熄灭，一只电表的示数增大，另一只电表的示数减小到几乎为零，造成此现象的原因可能是（ ） A. 灯 L1 短 路 B. 灯 L2 短路 C. 灯L1断路 D. 灯 L2.断路【答案】 B 【解析...
