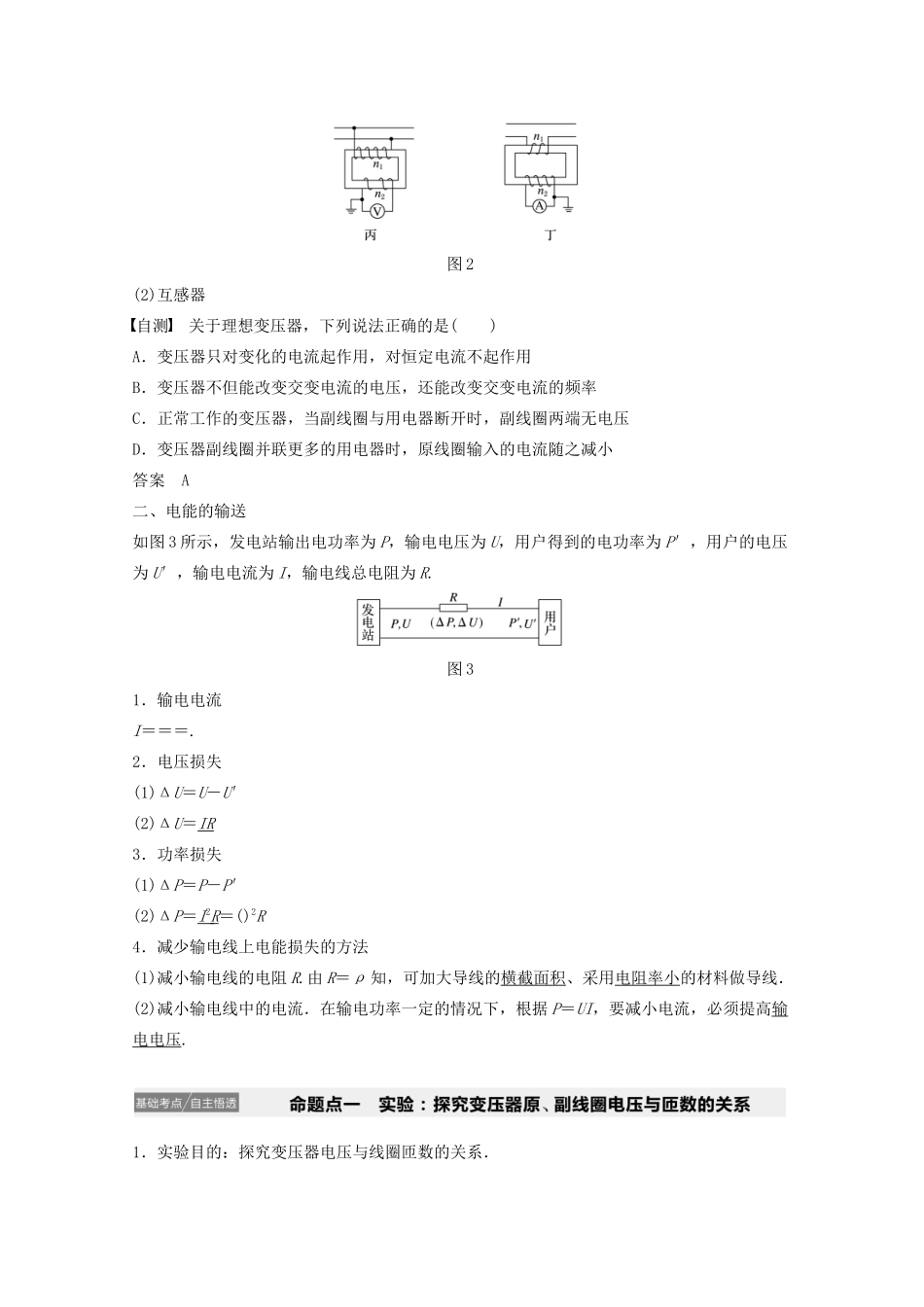

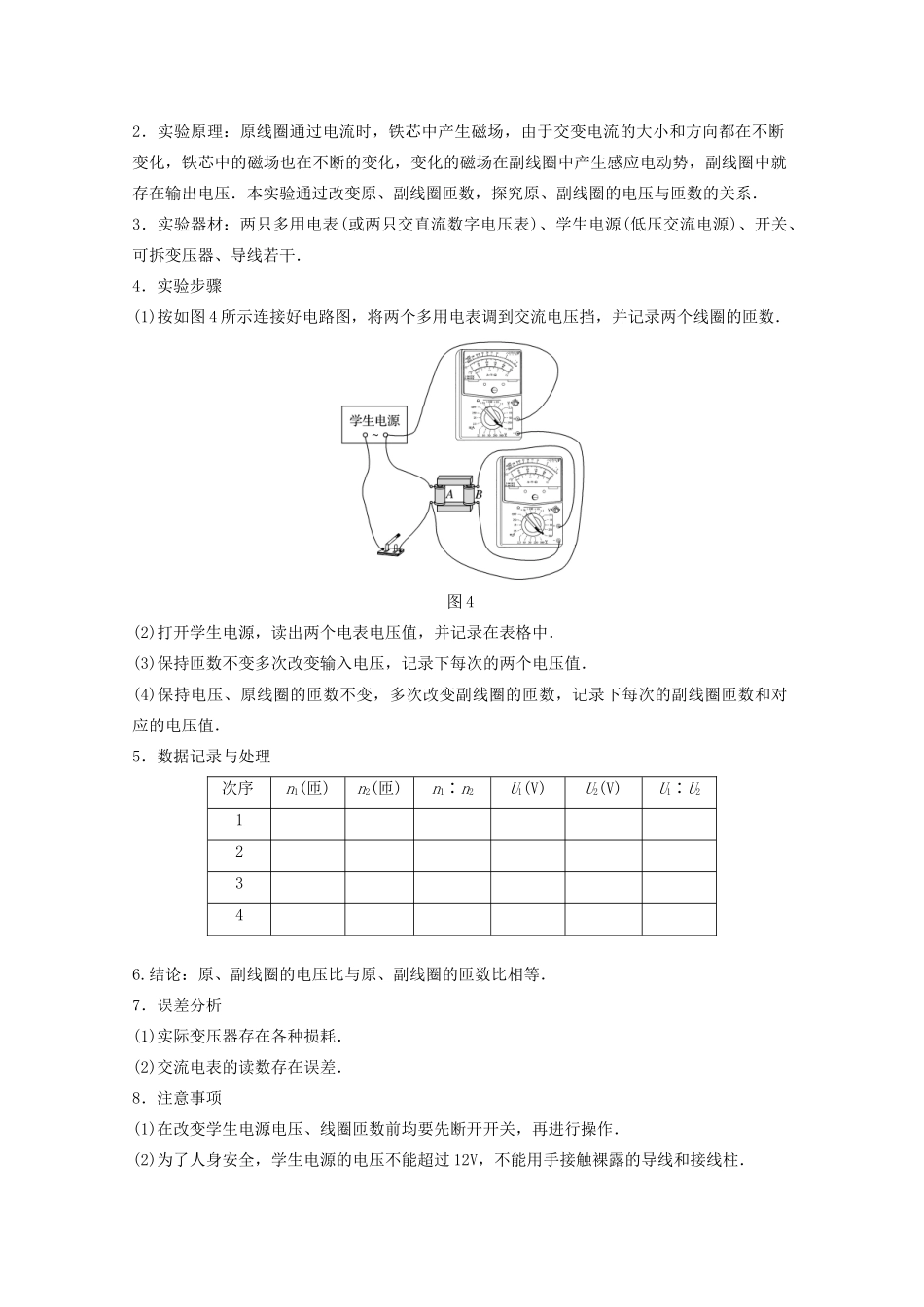

第 2 讲 变压器、电能的输送一、理想变压器1.构造如图 1 所示,变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的.图 1(1)原线圈:与交流电源连接的线圈,也叫初级线圈.(2)副线圈:与负载连接的线圈,也叫次级线圈.2.原理电流磁效应、电磁感应.3.理想变压器原、副线圈基本量的关系理想变压器(1)没有能量损失(绕线无电阻、铁芯无涡流)(2)没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系根据能量守恒可得:原线圈的输入功率等于副线圈的输出功率,即 P 入=P 出电压关系原、副线圈的电压之比等于其匝数之比,公式:=,与负载、副线圈的个数无关电流关系只有一个副线圈时:=频率关系f 1=f 2(变压器不改变交变电流的频率)4.几种常用的变压器(1)自耦变压器——调压变压器,如图 2 甲(降压作用)、乙(升压作用)所示.图 2(2)互感器自测 关于理想变压器,下列说法正确的是( )A.变压器只对变化的电流起作用,对恒定电流不起作用B.变压器不但能改变交变电流的电压,还能改变交变电流的频率C.正常工作的变压器,当副线圈与用电器断开时,副线圈两端无电压D.变压器副线圈并联更多的用电器时,原线圈输入的电流随之减小答案 A二、电能的输送如图 3 所示,发电站输出电功率为 P,输电电压为 U,用户得到的电功率为 P′,用户的电压为 U′,输电电流为 I,输电线总电阻为 R.图 31.输电电流I===.2.电压损失(1)ΔU=U-U′(2)ΔU=IR3.功率损失(1)ΔP=P-P′(2)ΔP=I 2 R =()2R4.减少输电线上电能损失的方法(1)减小输电线的电阻 R.由 R=ρ 知,可加大导线的横截面积、采用电阻率小的材料做导线.(2)减小输电线中的电流.在输电功率一定的情况下,根据 P=UI,要减小电流,必须提高输电电压.1.实验目的:探究变压器电压与线圈匝数的关系.2.实验原理:原线圈通过电流时,铁芯中产生磁场,由于交变电流的大小和方向都在不断变化,铁芯中的磁场也在不断的变化,变化的磁场在副线圈中产生感应电动势,副线圈中就存在输出电压.本实验通过改变原、副线圈匝数,探究原、副线圈的电压与匝数的关系.3.实验器材:两只多用电表(或两只交直流数字电压表)、学生电源(低压交流电源)、开关、可拆变压器、导线若干.4.实验步骤(1)按如图 4 所示连接好电路图,将两个多用电表调到交流电压挡,并记录两个线圈的匝数.图 4(2)打开学生电源,读出两个电表电压值,并记录在表格中.(3)保持匝数不变多次改变...
