建筑制图课件建筑施工图(13)VIP免费

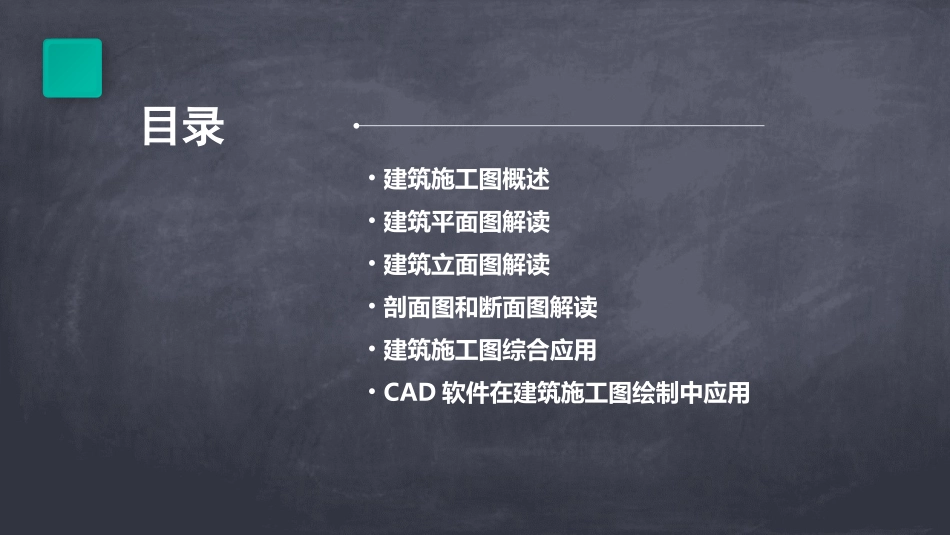

建筑制图课件建筑施工图(13)目录•建筑施工图概述•建筑平面图解读•建筑立面图解读•剖面图和断面图解读•建筑施工图综合应用•CAD软件在建筑施工图绘制中应用01建筑施工图概述Chapter建筑施工图是用以表示建筑物的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图纸。它是房屋建筑施工的主要依据之一，是指导建筑工程施工的重要技术文件，也是编制工程概预算和施工组织设计的重要依据。建筑施工图定义建筑施工图作用建筑施工图定义与作用建筑施工图一般由图纸目录、总平面图、建筑设计总说明、建筑平面图、立面图、剖面图、大样详图等部分构成。建筑施工图组成包括建筑物的平面形状、大小尺寸、结构构造、内外装修、材料做法以及设备、施工等要求的图样。建筑施工图内容建筑施工图组成与内容建筑施工图的绘制应遵循整体设计原则，确保图纸内容的完整性、准确性和一致性。同时，还应遵循国家相关制图标准和规范，确保图纸的通用性和可读性。绘制原则在绘制建筑施工图时，应使用规定的线型、比例和符号，按照规定的图层和颜色进行绘制。此外，还应注意图纸的幅面、标题栏、会签栏等格式的规范，确保图纸的整洁和美观。同时，对于不同类型的建筑物和构造物，还应遵循相应的专业制图规范。绘制规范建筑施工图绘制原则与规范02建筑平面图解读Chapter01020304包含图纸名称、比例、设计单位等信息。标题栏解释图纸中各种符号、线条、色彩等所代表的意义。图例标明建筑物的朝向。指北针表示图纸上长度与实际长度的比例关系。比例尺建筑平面图基本要素包括阳台、储物间等，用于晾晒衣物、储存物品等。包括厨房、卫生间等，标注有灶台、洗手盆、马桶等卫生设备符号。包括卧室、起居室、书房等，通常标注有床、沙发、书桌等家具符号。包括走廊、楼梯间等，用于连接各个房间，提供通行便利。厨卫空间居住空间交通空间辅助空间建筑平面图中各房间功能识别在建筑平面图中，需要标注各房间的开间和进深尺寸，以及门窗洞口、墙厚等细部尺寸。这些尺寸通常以毫米为单位，用于指导施工和装修。尺寸标注定位轴线是建筑平面图中用于确定各房间和构件位置的基准线。通常，定位轴线用细点划线表示，并标注有轴线编号。通过定位轴线，可以方便地确定墙体的位置、门窗洞口的位置以及其他构件的位置。定位轴线建筑平面图中尺寸标注及定位轴线03建筑立面图解读Chapter墙面材料和装修做法用文字或图例表示墙面材料、装修做法及颜色等。室内外地面线用加粗实线表示室内外地面线，标明室内外高差。门窗等构件用规定的图例表示门窗、阳台、雨篷、台阶等建筑构件，并注明其类型和编号。立面图的名称和比例标明立面图的名称，如南立面图、北立面图等，并注明比例尺，以便准确测量和解读。立面外轮廓线用粗实线表示建筑物的外轮廓线，包括屋顶、墙面、门窗洞口等部分。建筑立面图基本要素通过填充不同的图案或颜色来表示不同的墙面材料，如砖墙、石墙、涂料墙等。墙面材料装修做法颜色表现通过绘制不同的线条、图案或符号来表示不同的装修做法，如贴瓷砖、木饰面、壁纸等。运用色彩来表现建筑物的立面效果，如使用不同深浅的颜色来表示光影效果、材质质感等。030201立面图中各部位材料及颜色表现标高符号在立面图中使用标高符号来表示建筑物各部分的高度，如楼层标高、屋顶标高等。标高符号一般由三角形和数字组成，数字表示高度值。索引符号使用索引符号来表示立面图中的详细构造或节点做法。索引符号一般由圆圈和数字组成，数字表示详图编号或节点做法编号。通过索引符号可以快速找到相应的详图或节点做法图进行查阅。立面图中标高和索引符号应用04剖面图和断面图解读Chapter断面图定义假想用剖切平面将形体的某处切断，仅画出该剖切平面与形体接触部分的图形称为断面图。剖面图定义假想用一个剖切平面将形体剖开，移去观察者和剖切平面之间的部分，将剩余部分向投影面投影所得的图形称为剖面图。作用剖面图和断面图主要用于表达形体内部的结构形状，是建筑施工图中不可缺少的表达方法。剖面图和断面图基本概念及作用剖面图中被剖切到的轮廓线用粗实线表示，未被剖切到的轮廓线用细...
