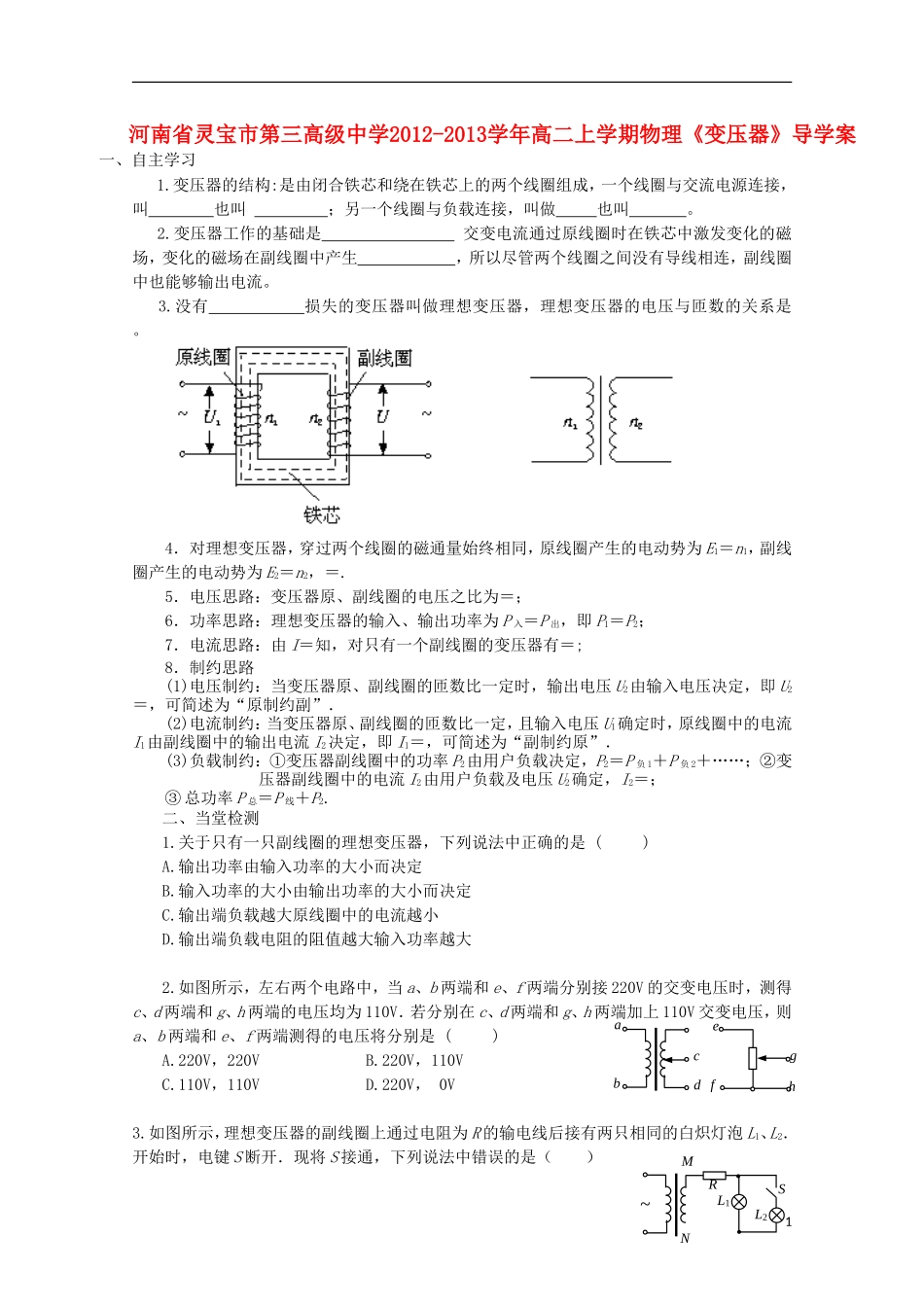

河南省灵宝市第三高级中学2012-2013学年高二上学期物理《变压器》导学案一、自主学习 1.变压器的结构:是由闭合铁芯和绕在铁芯上的两个线圈组成，一个线圈与交流电源连接，叫 也叫 ；另一个线圈与负载连接，叫做 也叫 。 2.变压器工作的基础是 交变电流通过原线圈时在铁芯中激发变化的磁场，变化的磁场在副线圈中产生 ，所以尽管两个线圈之间没有导线相连，副线圈中也能够输出电流。 3.没有 损失的变压器叫做理想变压器，理想变压器的电压与匝数的关系是 。4．对理想变压器，穿过两个线圈的磁通量始终相同，原线圈产生的电动势为 E1＝n1，副线圈产生的电动势为 E2＝n2，＝.5．电压思路：变压器原、副线圈的电压之比为＝；6．功率思路：理想变压器的输入、输出功率为 P 入＝P 出，即 P1＝P2；7．电流思路：由 I＝知，对只有一个副线圈的变压器有＝;8．制约思路(1)电压制约：当变压器原、副线圈的匝数比一定时，输出电压 U2由输入电压决定，即 U2＝，可简述为“原制约副”．(2)电流制约：当变压器原、副线圈的匝数比一定，且输入电压 U1确定时，原线圈中的电流I1由副线圈中的输出电流 I2决定，即 I1＝，可简述为“副制约原”．(3)负载制约：①变压器副线圈中的功率 P2由用户负载决定，P2＝P 负 1＋P 负 2＋……；②变压器副线圈中的电流 I2由用户负载及电压 U2确定，I2＝；③ 总功率 P 总＝P 线＋P2.二、当堂检测1.关于只有一只副线圈的理想变压器，下列说法中正确的是 ( ) A.输出功率由输入功率的大小而决定 B.输入功率的大小由输出功率的大小而决定C.输出端负载越大原线圈中的电流越小 D.输出端负载电阻的阻值越大输入功率越大2.如图所示，左右两个电路中，当 a、b 两端和 e、f 两端分别接 220V 的交变电压时，测得c、d 两端和 g、h 两端的电压均为 110V．若分别在 c、d 两端和 g、h 两端加上 110V 交变电压，则a、b 两端和 e、f 两端测得的电压将分别是 ( )A.220V，220V B.220V，110V C.110V，110V D.220V， 0V 3.如图所示，理想变压器的副线圈上通过电阻为 R 的输电线后接有两只相同的白炽灯泡 L1、L2．开始时，电键 S 断开．现将 S 接通，下列说法中错误的是（ ）1MNRL1L2S~abcde f g hA.副线圈两端 M、N 间的电压将减小 B.副线圈输电线上的电压降将增大C.灯泡 L1的亮度将减小 D.通过原线圈的电流将增大4.如图所示，理想变压器的原线圈匝数为 n1=1000 匝，...
