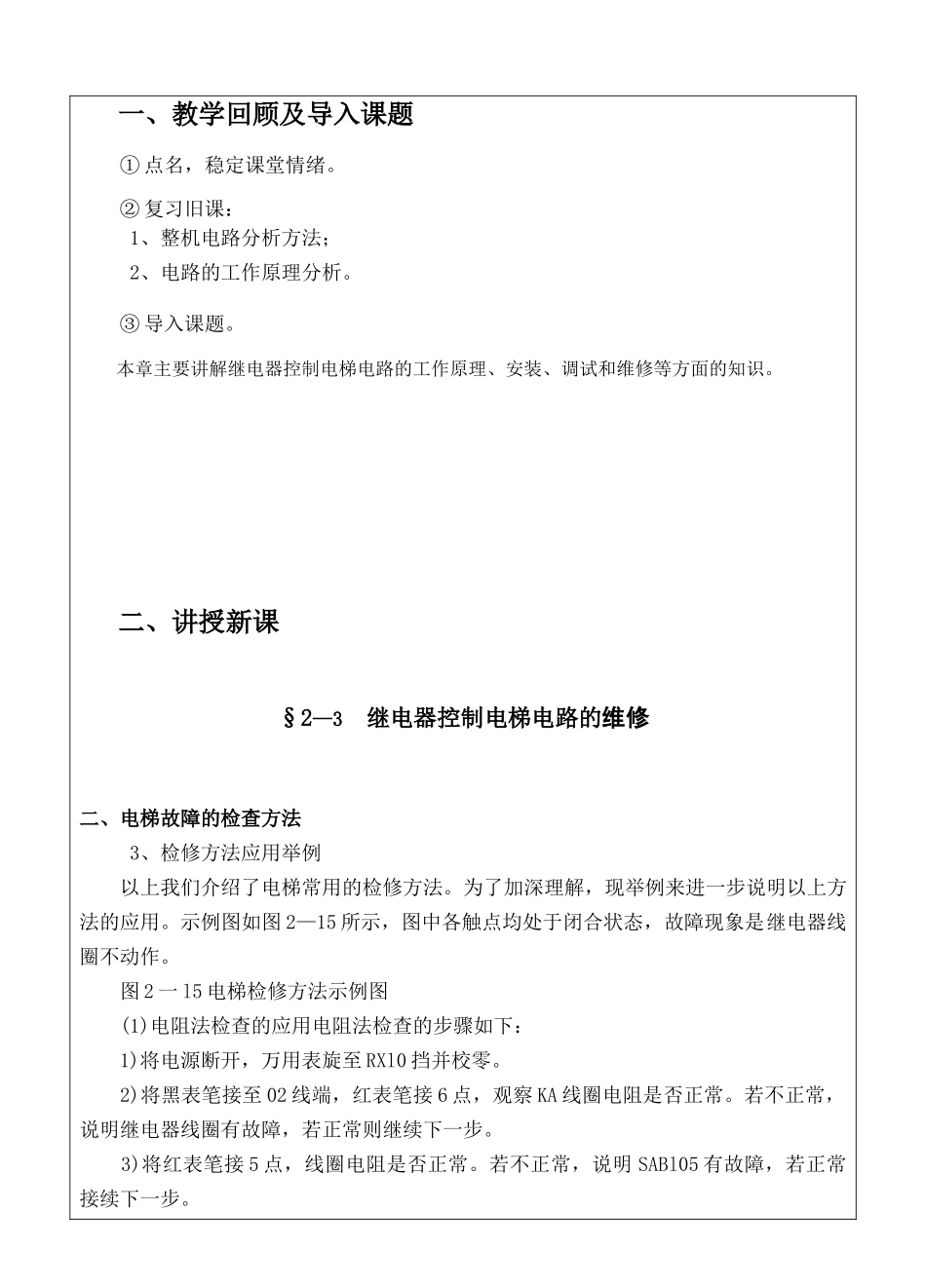

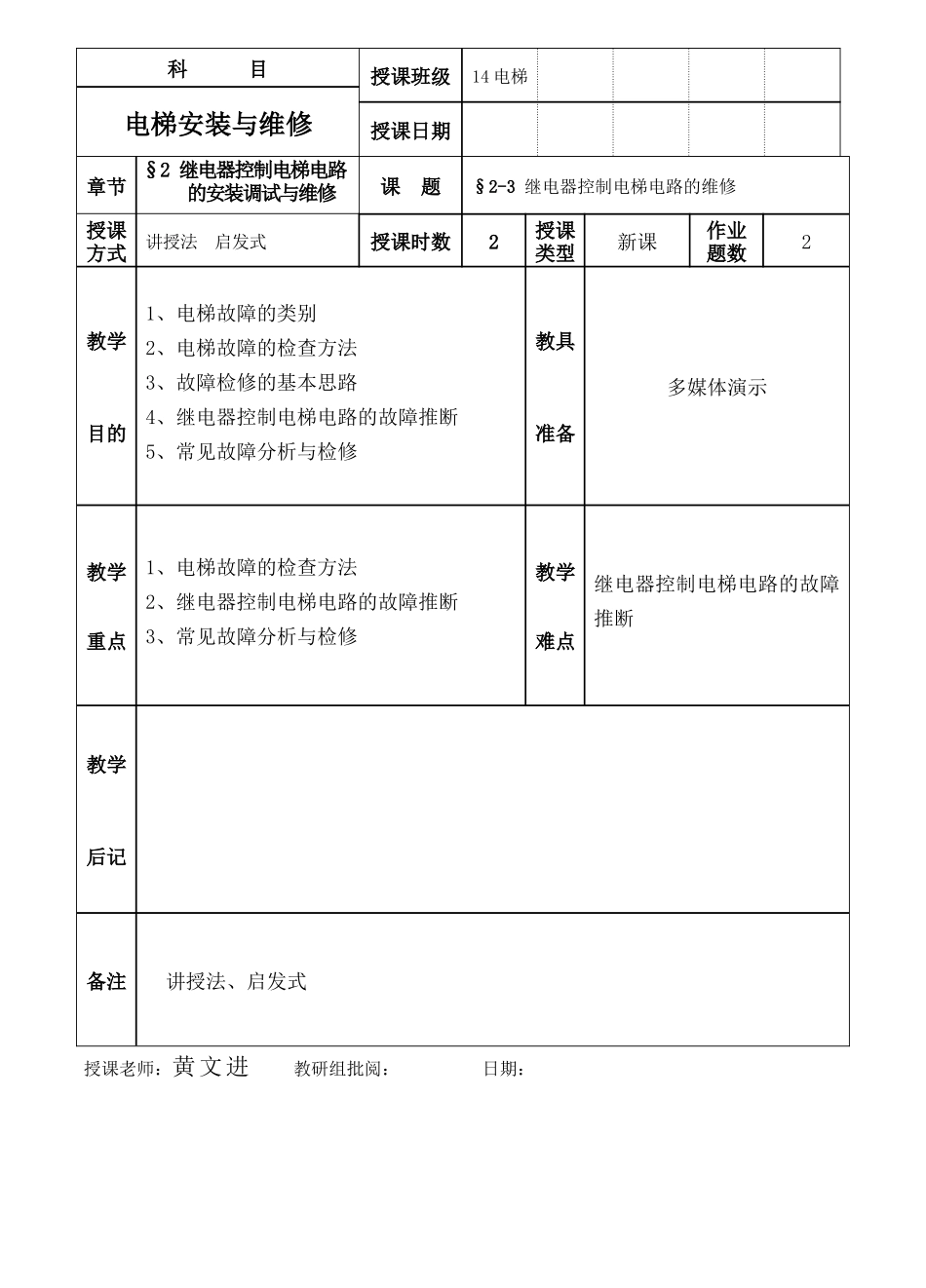

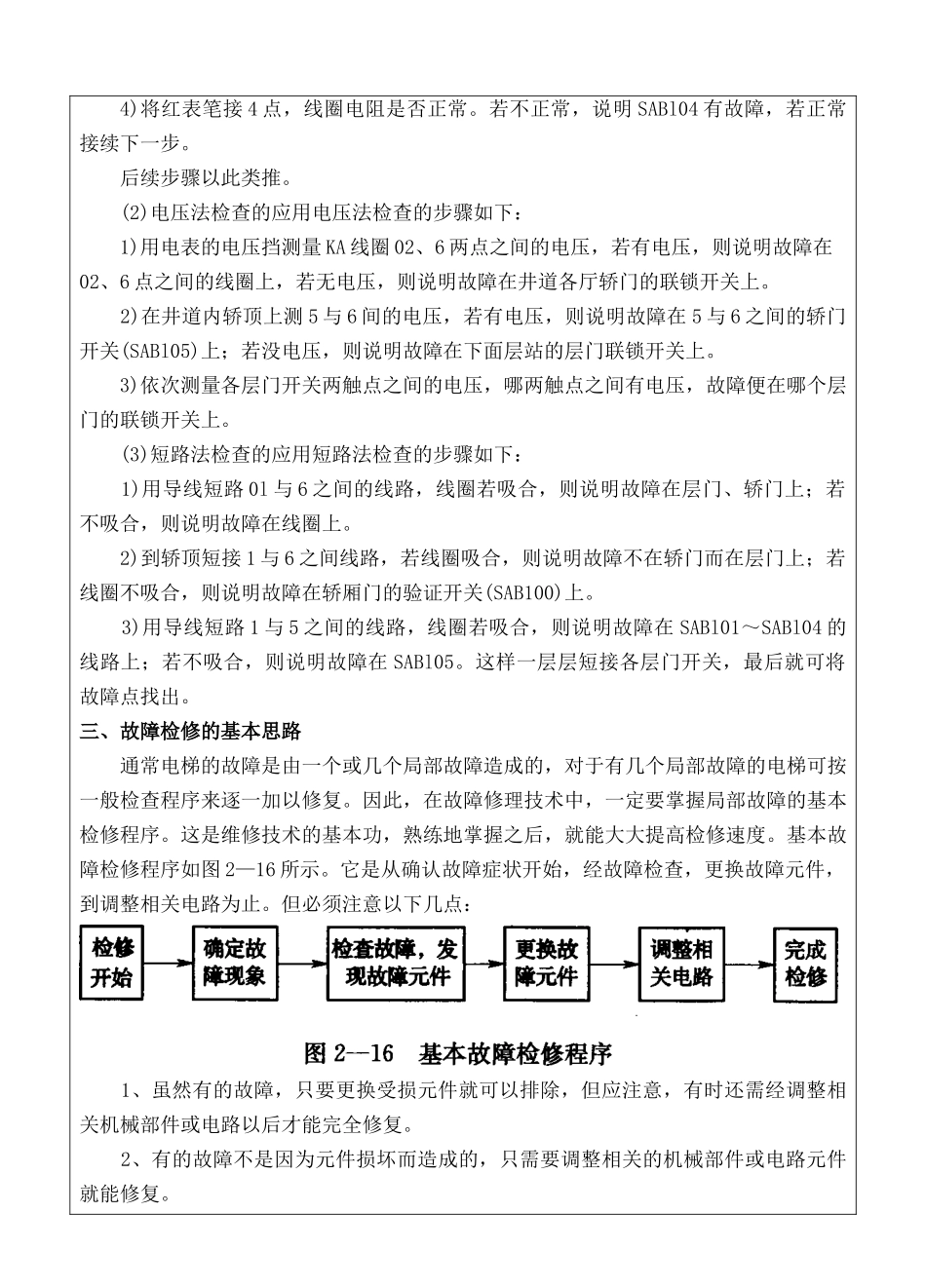

科 目授课班级14 电梯电梯安装与维修授课日期章节§2 继电器控制电梯电路 的安装调试与维修课 题§2-3 继电器控制电梯电路的维修授课方式讲授法 启发式授课时数2授课类型新课作业题数2教学目的1、电梯故障的类别2、电梯故障的检查方法3、故障检修的基本思路4、继电器控制电梯电路的故障推断5、常见故障分析与检修教具准备多媒体演示教学重点1、电梯故障的检查方法2、继电器控制电梯电路的故障推断3、常见故障分析与检修教学难点继电器控制电梯电路的故障推断教学后记备注讲授法、启发式授课老师：黄 文 进 教研组批阅： 日期：一、教学回顾及导入课题① 点名，稳定课堂情绪。② 复习旧课：1、整机电路分析方法；2、电路的工作原理分析。③ 导入课题。本章主要讲解继电器控制电梯电路的工作原理、安装、调试和维修等方面的知识。二、讲授新课§2—3 继电器控制电梯电路的维修二、电梯故障的检查方法 3、检修方法应用举例以上我们介绍了电梯常用的检修方法。为了加深理解，现举例来进一步说明以上方法的应用。示例图如图 2—15 所示，图中各触点均处于闭合状态，故障现象是继电器线圈不动作。图 2 一 l5 电梯检修方法示例图 (1)电阻法检查的应用电阻法检查的步骤如下： 1)将电源断开，万用表旋至 RXl0 挡并校零。 2)将黑表笔接至 02 线端，红表笔接 6 点，观察 KA 线圈电阻是否正常。若不正常，说明继电器线圈有故障，若正常则继续下一步。 3)将红表笔接 5 点，线圈电阻是否正常。若不正常，说明 SABl05 有故障，若正常接续下一步。4)将红表笔接 4 点，线圈电阻是否正常。若不正常，说明 SABl04 有故障，若正常接续下一步。后续步骤以此类推。(2)电压法检查的应用电压法检查的步骤如下：1)用电表的电压挡测量 KA 线圈 02、6 两点之间的电压，若有电压，则说明故障在02、6 点之间的线圈上，若无电压，则说明故障在井道各厅轿门的联锁开关上。 2)在井道内轿顶上测 5 与 6 间的电压，若有电压，则说明故障在 5 与 6 之间的轿门开关(SABl05)上；若没电压，则说明故障在下面层站的层门联锁开关上。 3)依次测量各层门开关两触点之间的电压，哪两触点之间有电压，故障便在哪个层门的联锁开关上。 (3)短路法检查的应用短路法检查的步骤如下： 1)用导线短路 0l 与 6 之间的线路，线圈若吸合，则说明故障在层门、轿门上；若不吸合，则说明故障在线圈上。 2)到轿顶短接 1 与 6 之间线路，...
