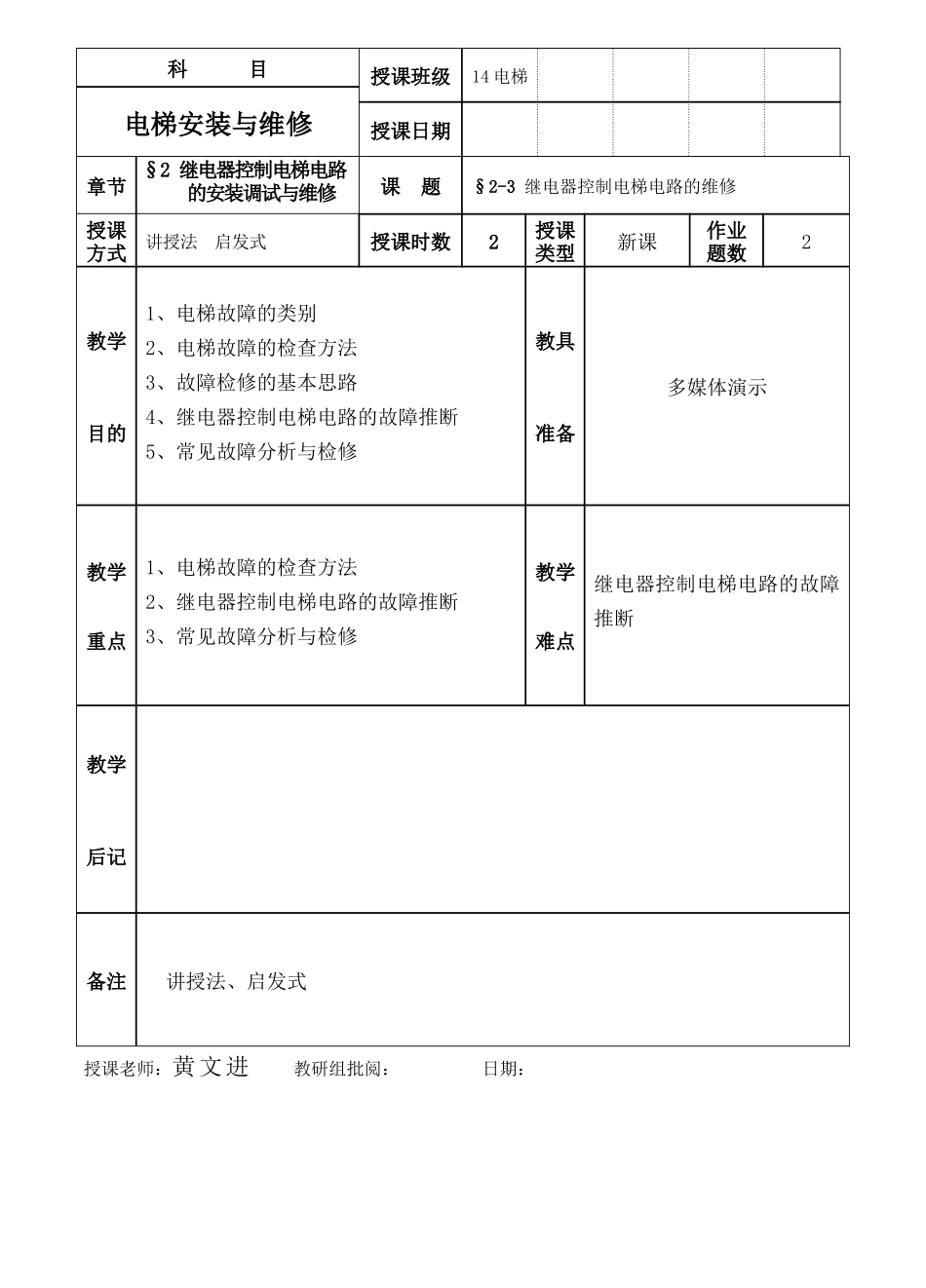

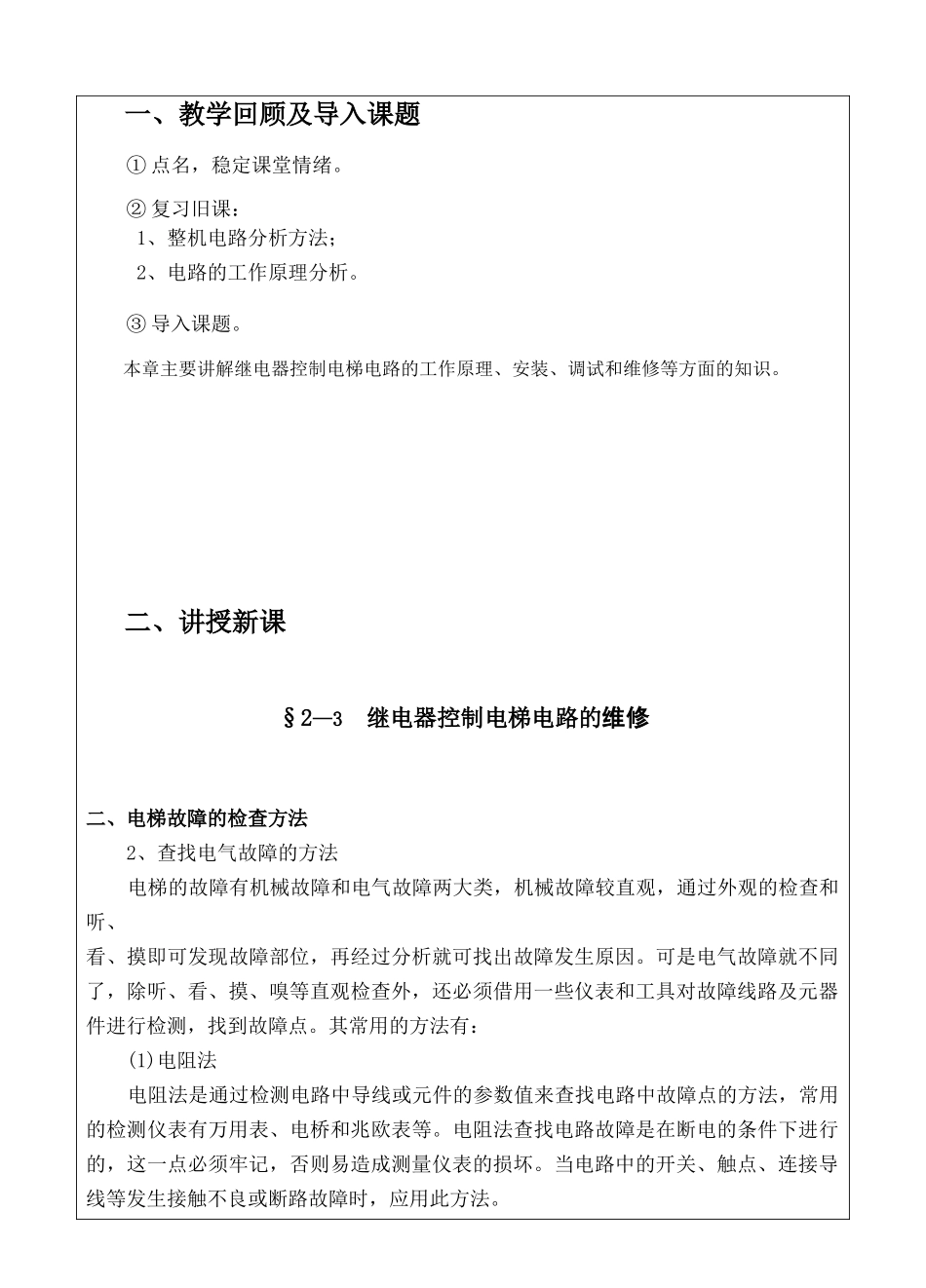

科 目授课班级14 电梯电梯安装与维修授课日期章节§2 继电器控制电梯电路 的安装调试与维修课 题§2-3 继电器控制电梯电路的维修授课方式讲授法 启发式授课时数2授课类型新课作业题数2教学目的1、电梯故障的类别2、电梯故障的检查方法3、故障检修的基本思路4、继电器控制电梯电路的故障推断5、常见故障分析与检修教具准备多媒体演示教学重点1、电梯故障的检查方法2、继电器控制电梯电路的故障推断3、常见故障分析与检修教学难点继电器控制电梯电路的故障推断教学后记备注讲授法、启发式授课老师：黄 文 进 教研组批阅： 日期：一、教学回顾及导入课题① 点名，稳定课堂情绪。② 复习旧课：1、整机电路分析方法；2、电路的工作原理分析。③ 导入课题。本章主要讲解继电器控制电梯电路的工作原理、安装、调试和维修等方面的知识。二、讲授新课§2—3 继电器控制电梯电路的维修二、电梯故障的检查方法 2、查找电气故障的方法 电梯的故障有机械故障和电气故障两大类，机械故障较直观，通过外观的检查和听、看、摸即可发现故障部位，再经过分析就可找出故障发生原因。可是电气故障就不同了，除听、看、摸、嗅等直观检查外，还必须借用一些仪表和工具对故障线路及元器件进行检测，找到故障点。其常用的方法有： (1)电阻法 电阻法是通过检测电路中导线或元件的参数值来查找电路中故障点的方法，常用的检测仪表有万用表、电桥和兆欧表等。电阻法查找电路故障是在断电的条件下进行的，这一点必须牢记，否则易造成测量仪表的损坏。当电路中的开关、触点、连接导线等发生接触不良或断路故障时，应用此方法。 利用电阻法检查电路故障时，应注意以下几点： 1)测量电路的通断时，应用小电阻挡，利用万用表进行检查时，选用 R×1 或R×10挡较为合适。 2)检查电路电阻时，挡位的选择方法是将被测元件的电阻值与万用表的中心电阻值相比较，靠近中心的挡位即为应选择的挡位。 3)对电路的漏电故障宜选用兆欧表进行测量。 (2)电压法 电压法是通过对电路中元件两端的电压进行测量，将读数值与标准电压进行比较，找出电路故障的方法。这种方法是在通电的条件下进行的，所以应注意安全。 利用电压法对电路故障进行检查和推断的基本条件是已知电路的标准电压。标准电压是指电路正常工作时的电源电压、元件两端的电压或电路中的电位点相对于参考点的电压值。标准电压的获得方法主要有三种： 1)计算法它是利用电路的基本原理与规律对电路中元件...
