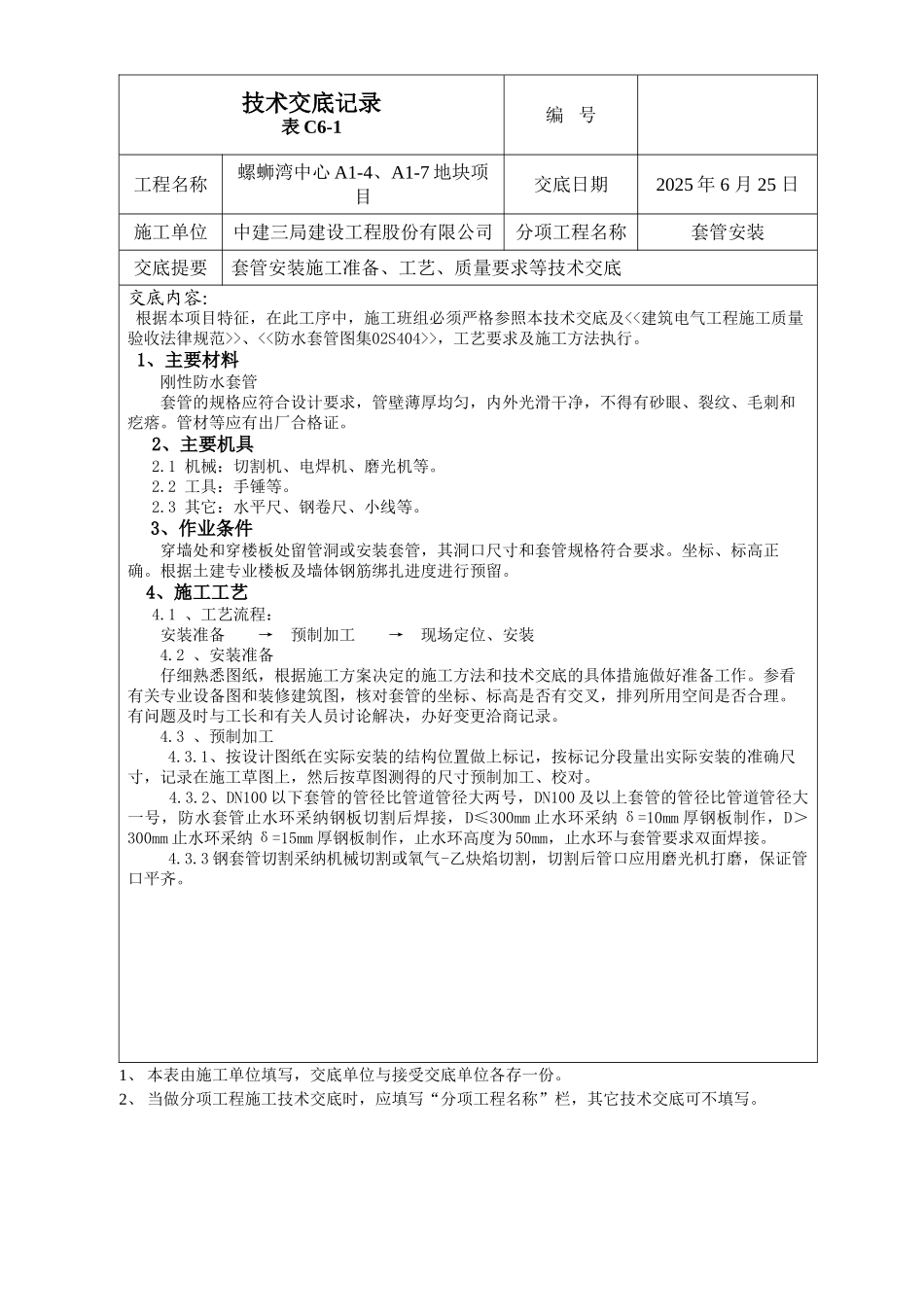

技术交底记录表 C6-1编 号工程名称螺蛳湾中心 A1-4、A1-7 地块项目交底日期2025 年 6 月 25 日施工单位中建三局建设工程股份有限公司分项工程名称套管安装交底提要套管安装施工准备、工艺、质量要求等技术交底交底内容： 根据本项目特征，在此工序中，施工班组必须严格参照本技术交底及<<建筑电气工程施工质量验收法律规范>>、<<防水套管图集02S404>>，工艺要求及施工方法执行。 1、主要材料 刚性防水套管套管的规格应符合设计要求，管壁薄厚均匀，内外光滑干净，不得有砂眼、裂纹、毛刺和疙瘩。管材等应有出厂合格证。 2、主要机具 2.1 机械：切割机、电焊机、磨光机等。 2.2 工具：手锤等。 2.3 其它：水平尺、钢卷尺、小线等。 3、作业条件穿墙处和穿楼板处留管洞或安装套管，其洞口尺寸和套管规格符合要求。坐标、标高正确。根据土建专业楼板及墙体钢筋绑扎进度进行预留。4、施工工艺 4.1 、工艺流程：安装准备→预制加工→现场定位、安装4.2 、安装准备仔细熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对套管的坐标、标高是否有交叉，排列所用空间是否合理。有问题及时与工长和有关人员讨论解决，办好变更洽商记录。4.3 、预制加工 4.3.1、按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工、校对。 4.3.2、DN100 以下套管的管径比管道管径大两号，DN100 及以上套管的管径比管道管径大一号，防水套管止水环采纳钢板切割后焊接，D≤300mm 止水环采纳 δ=10mm 厚钢板制作，D＞300mm 止水环采纳 δ=15mm 厚钢板制作，止水环高度为 50mm，止水环与套管要求双面焊接。 4.3.3 钢套管切割采纳机械切割或氧气-乙炔焰切割，切割后管口应用磨光机打磨，保证管口平齐。1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。技术交底记录表 C6-1编 号工程名称螺蛳湾中心 A1-4、A1-7 地块项目交底日期2025 年 6 月 25 日施工单位中建三局建设工程股份有限公司分项工程名称套管安装交底提要套管安装施工准备、工艺、质量要求等技术交底交底内容： 4.4套管安装： 4.4.1、刚性防水套管：根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，下料后钢套管内外及切口要做...
