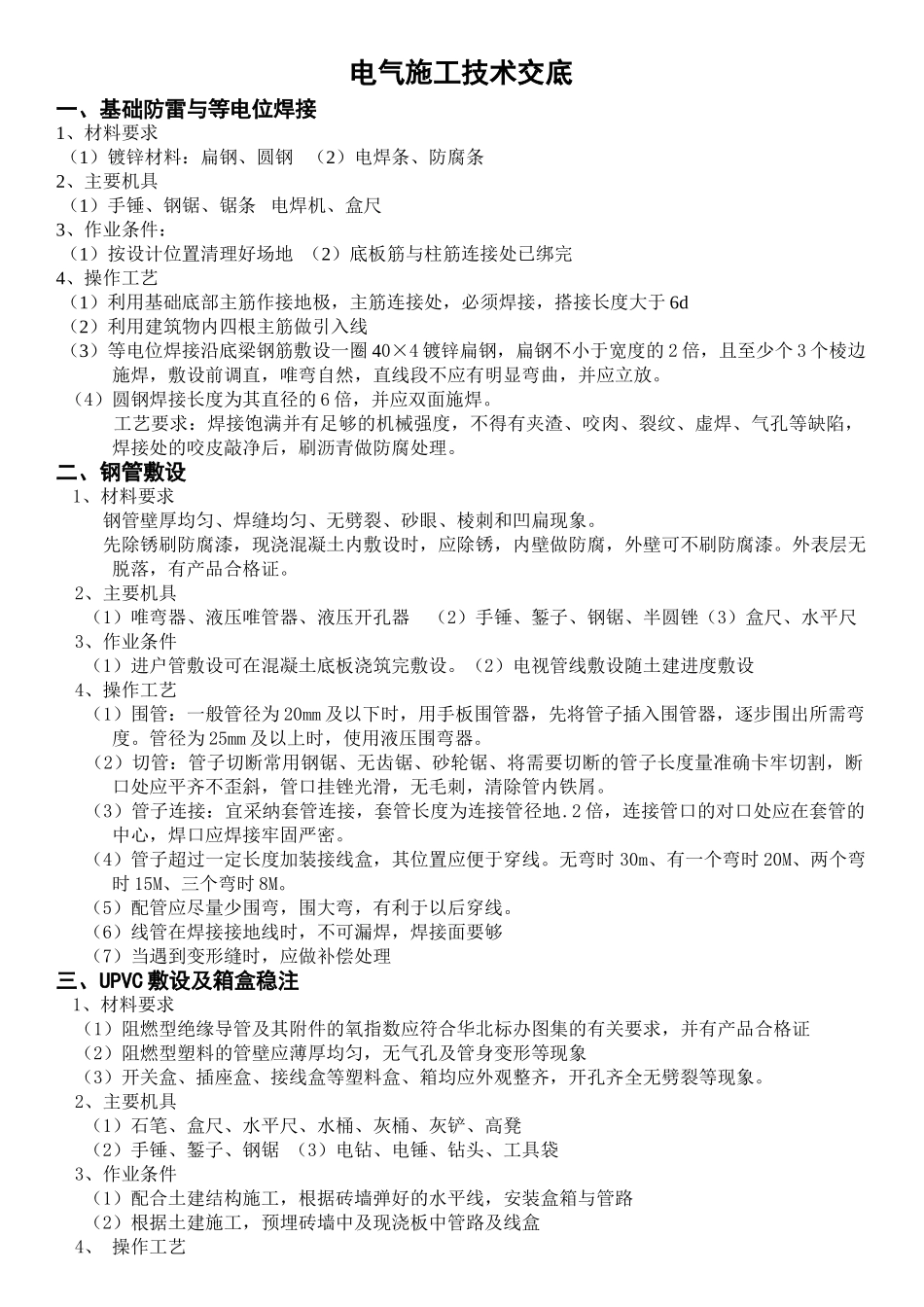

电气施工技术交底一、基础防雷与等电位焊接1、材料要求 （1）镀锌材料：扁钢、圆钢 （2）电焊条、防腐条2、主要机具 （1）手锤、钢锯、锯条 电焊机、盒尺3、作业条件： （1）按设计位置清理好场地 （2）底板筋与柱筋连接处已绑完4、操作工艺 （1）利用基础底部主筋作接地极，主筋连接处，必须焊接，搭接长度大于 6d （2）利用建筑物内四根主筋做引入线 （3）等电位焊接沿底梁钢筋敷设一圈 40×4 镀锌扁钢，扁钢不小于宽度的 2 倍，且至少个 3 个棱边施焊，敷设前调直，唯弯自然，直线段不应有明显弯曲，并应立放。 （4）圆钢焊接长度为其直径的 6 倍，并应双面施焊。 工艺要求：焊接饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的咬皮敲净后，刷沥青做防腐处理。二、钢管敷设 1、材料要求 钢管壁厚均匀、焊缝均匀、无劈裂、砂眼、棱刺和凹扁现象。 先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐，外壁可不刷防腐漆。外表层无脱落，有产品合格证。 2、主要机具 （1）唯弯器、液压唯管器、液压开孔器 （2）手锤、錾子、钢锯、半圆锉（3）盒尺、水平尺 3、作业条件 （1）进户管敷设可在混凝土底板浇筑完敷设。（2）电视管线敷设随土建进度敷设 4、操作工艺 （1）围管：一般管径为 20mm 及以下时，用手板围管器，先将管子插入围管器，逐步围出所需弯度。管径为 25mm 及以上时，使用液压围弯器。 （2）切管：管子切断常用钢锯、无齿锯、砂轮锯、将需要切断的管子长度量准确卡牢切割，断口处应平齐不歪斜，管口挂锉光滑，无毛刺，清除管内铁屑。 （3）管子连接：宜采纳套管连接，套管长度为连接管径地.2 倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。 （4）管子超过一定长度加装接线盒，其位置应便于穿线。无弯时 30m、有一个弯时 20M、两个弯时 15M、三个弯时 8M。 （5）配管应尽量少围弯，围大弯，有利于以后穿线。 （6）线管在焊接接地线时，不可漏焊，焊接面要够 （7）当遇到变形缝时，应做补偿处理三、UPVC 敷设及箱盒稳注 1、材料要求 （1）阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求，并有产品合格证 （2）阻燃型塑料的管壁应薄厚均匀，无气孔及管身变形等现象 （3）开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐，开孔齐全无劈裂等现象。 2、主要机具 （1）石笔、盒尺、水平尺、水桶、灰桶、灰铲、高凳 （2）...
