电焊工实操比赛方案

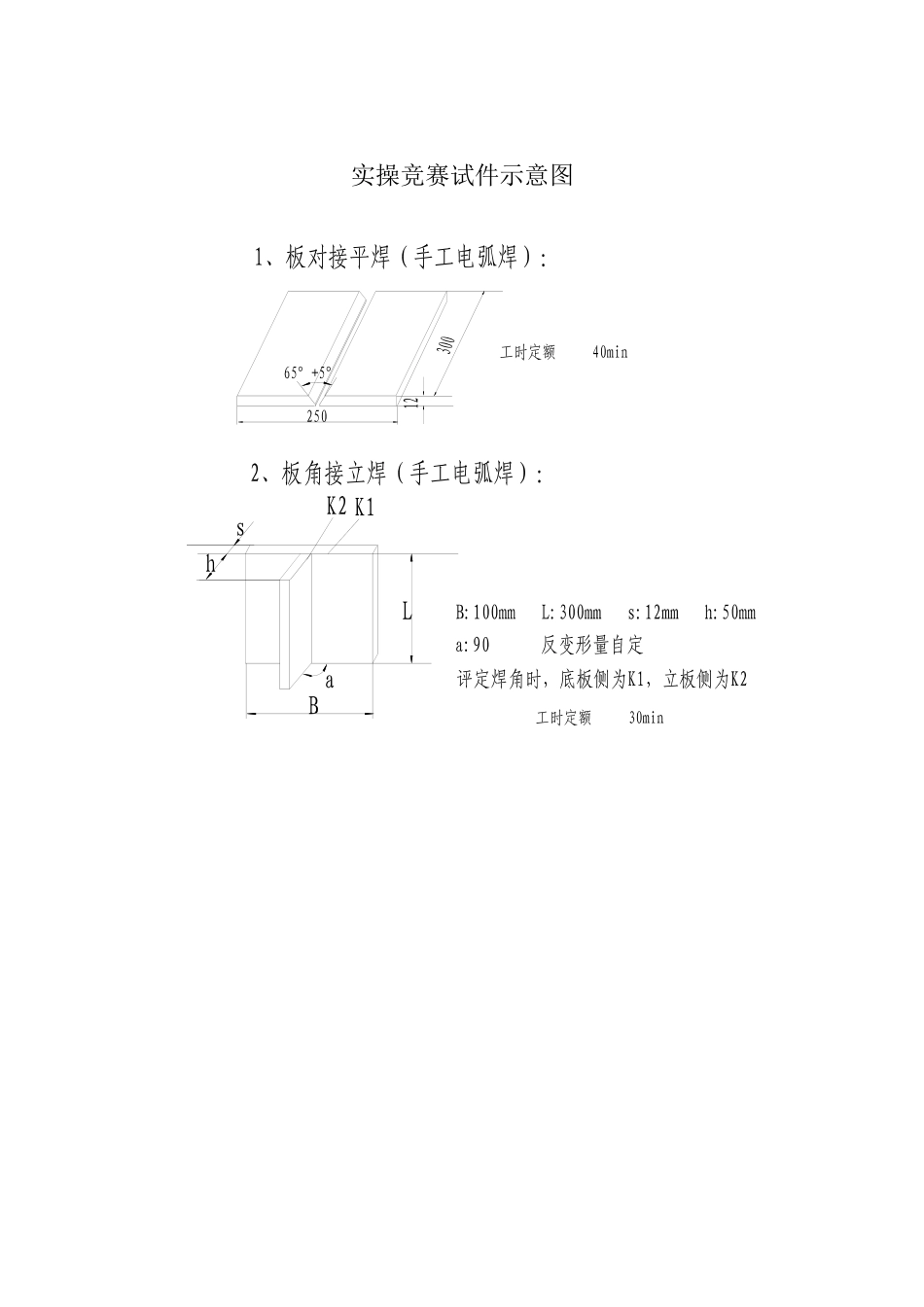

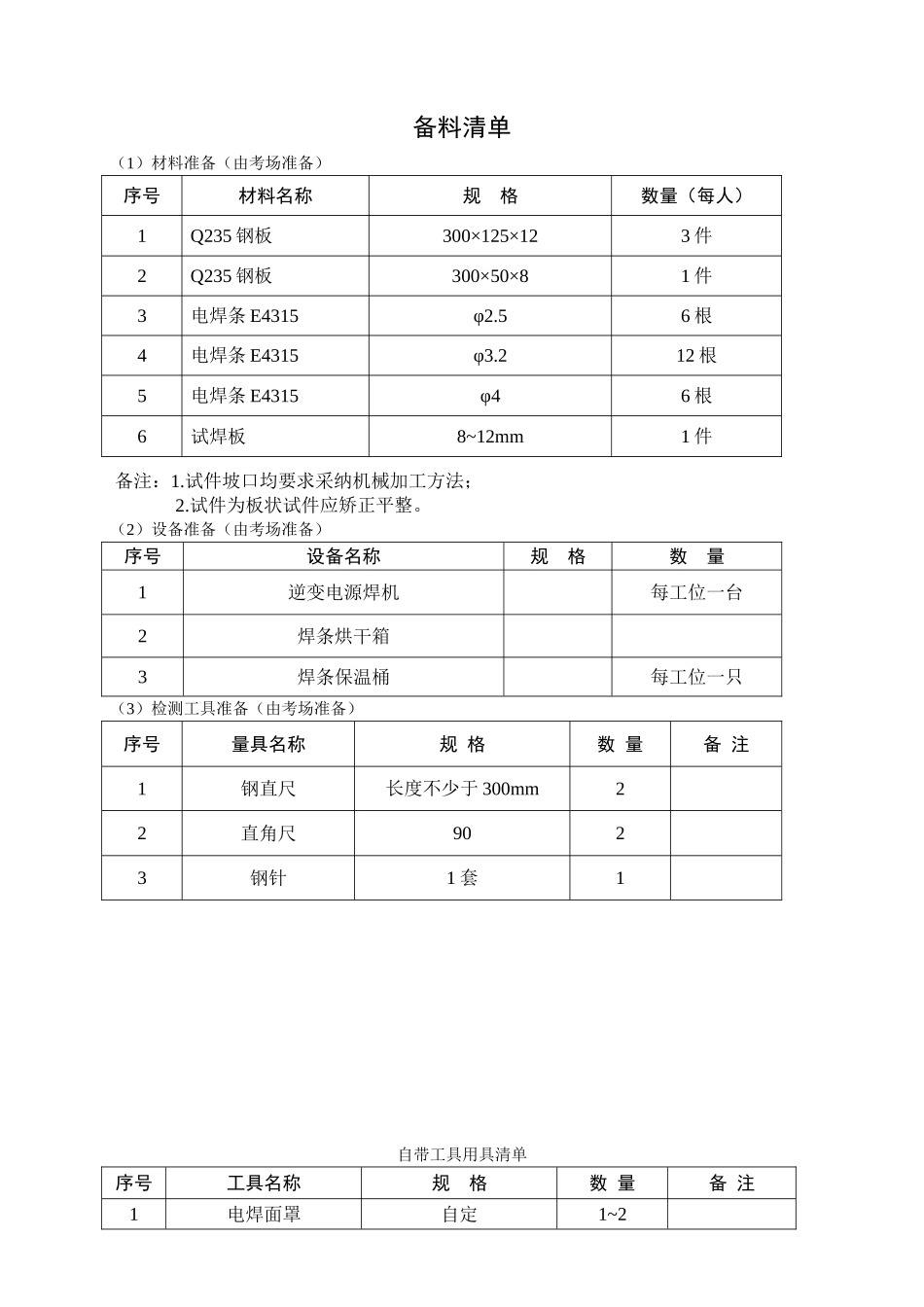

实操竞赛试件示意图备料清单（1）材料准备（由考场准备）序号材料名称规 格数量（每人）1Q235 钢板300×125×123 件2Q235 钢板300×50×81 件3电焊条 E4315φ2.56 根4电焊条 E4315φ3.212 根5电焊条 E4315φ46 根6试焊板8~12mm1 件 备注：1.试件坡口均要求采纳机械加工方法；2.试件为板状试件应矫正平整。（2）设备准备（由考场准备）序号设备名称规 格数 量1逆变电源焊机每工位一台2焊条烘干箱3焊条保温桶每工位一只（3）检测工具准备（由考场准备）序号量具名称规 格数 量备 注1钢直尺长度不少于 300mm22直角尺9023钢针1 套1自带工具用具清单序号工具名称规 格数 量备 注1电焊面罩自定1~22电焊手套自定13锤子尖头、圆头若干4锉刀平板锉、圆锉各一5敲渣锤自定16錾子自定若干7钢丝刷自定18砂布自定若干9钢锯自定110手电筒自定111活动扳手自定112角向磨光机自定113劳动保护用品自定若干工作服、绝缘鞋、工作帽、护目镜动 焊工技能大赛 电焊项目 试件 1评分表（平对接单面焊双面成型）工位号_____________成绩___________项目及技术要求配分检测结果中级工评分标准得分正面焊缝焊缝增高量 0-3mm10每超差 1mm 扣 3 分（累计长 10mm 为一段）高度差≤2mm超 1mm 扣 3 分焊缝宽度 18±2宽窄差≤3mm12每超差 1mm 扣 4 分每超差 1mm 扣 4 分不直度≤2mm8每超 1mm 扣 4 分外观成型6接头脱节或超高≤2mm，超差一处扣 2分，焊接成型差扣 2 分焊接缺陷咬边深度小于 0.5mm8大于 0.5mm 扣 2 分（累计长 10mm 为一段）无气孔 无焊瘤 无夹渣12每个扣 3 分未熔会7每长 10mm 内，扣 3 分无裂纹有，扣本项全分背面焊缝焊缝增高量 0-3mm8每超差 1mm 扣 3 分（累计长 10mm 为一段）焊接缺陷无裂纹有，扣本项全分未焊透小于 0.5mm7大于 0.5mm 扣 2 分（累计长 10mm 为一段）无气孔 无焊瘤12气孔、焊瘤、夹渣每个扣 3 分焊后变形角变形6＞3°扣 3 分错变量＞1.5mm 扣 3 分其他电弧擦伤4每处扣 2 分工作清理试件清理不洁净扣 2 分评委签字：焊工技能大赛 电焊项目 试件 2评分表（板角接立焊）工位号_____________成绩___________序号项目缺陷名称合格标准缺陷状况配分评分标准得分1外观缺陷检查裂纹、焊瘤、未熔合不允许25出现该缺陷扣 25 分2咬边深度≤0.5mm，两侧咬边总长不超过焊缝长度的 20%8按缺陷长度比例扣 2-5分3未焊透深 度 ≤ 15%S 且≤1.5mm，总长...
