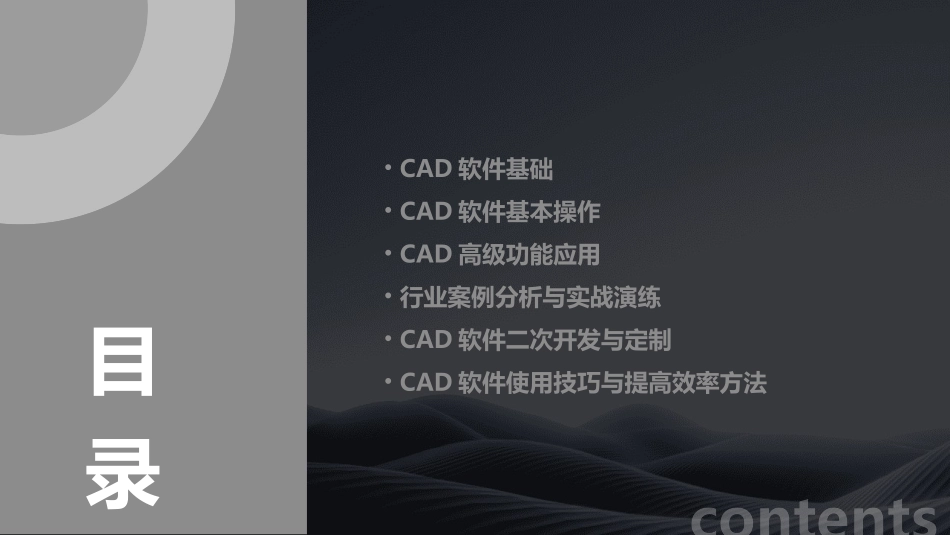

CAD内部培训ppt课件_第2页
2/33

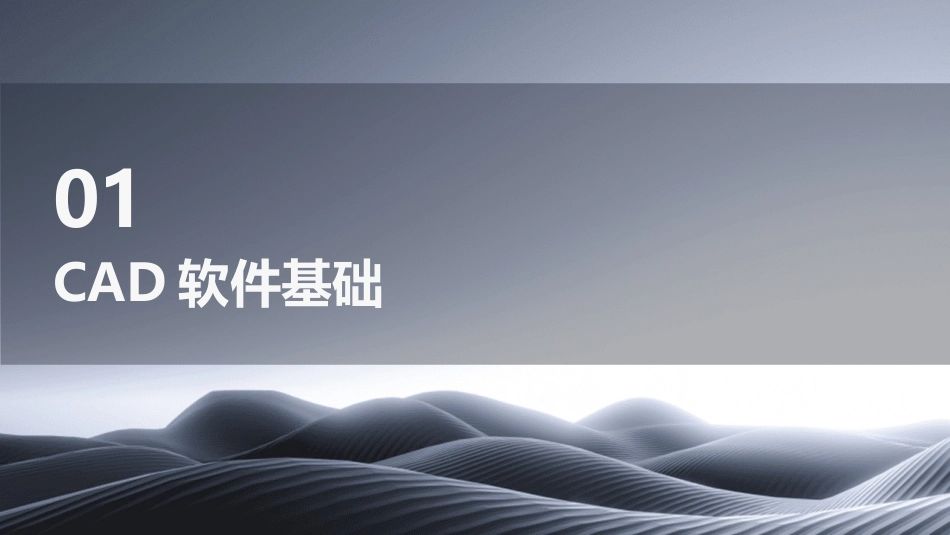

CAD内部培训ppt课件_第3页
3/33
CAD内部培训ppt课件•CAD软件基础•CAD软件基本操作•CAD高级功能应用•行业案例分析与实战演练•CAD软件二次开发与定制•CAD软件使用技巧与提高效率方法contents目录CAD软件基础01CAD软件简介CAD软件定义计算机辅助设计(Computer-AidedDesign,CAD)软件是一种利用计算机技术辅助设计师进行设计工作的工具。CAD软件功能CAD软件具有绘图、编辑、分析、优化等功能,可帮助设计师高效地完成各种设计任务。CAD软件优势与传统手绘相比,CAD软件具有更高的精度、更快的速度和更强的可修改性,可大幅提高设计效率和质量。20世纪60年代,CAD技术开始萌芽,主要用于简单的二维绘图和线框模型表示。初级阶段70-80年代,CAD技术逐渐成熟,出现了三维实体造型和曲面造型技术,同时CAD软件开始向专业化、集成化方向发展。发展阶段90年代至今,CAD技术不断完善,广泛应用于各个领域,同时CAD软件开始向智能化、协同化方向发展。成熟阶段CAD软件发展历程CAD软件可用于绘制机械零件图、装配图和轴测图等,还可进行机构运动仿真和有限元分析等。机械设计CAD软件可用于绘制建筑平面图、立面图和剖面图等,还可进行建筑结构分析和日照分析等。建筑设计CAD软件可用于绘制电路图、布线图和电气系统图等,还可进行电气仿真和优化设计。电气设计CAD软件还可应用于城市规划、景观设计、服装设计等领域,为各行各业的设计师提供强大的设计支持。其他领域CAD软件应用领域CAD软件基本操作02界面介绍与基本设置标题栏、菜单栏、工具栏、绘图区、命令行窗口、状态栏等。调整工具栏位置、增减工具栏按钮、设置快捷键等。新建、打开、保存、另存为、关闭等操作及快捷键。缩放、平移、旋转、鸟瞰视图等视图控制方法及快捷键。主界面构成自定义界面文件操作视图控制绘制工具编辑工具辅助工具查询工具图形绘制与编辑工具01020304直线、圆、弧、多边形等基本图形绘制方法及快捷键。移动、旋转、缩放、镜像、阵列等图形编辑方法及快捷键。捕捉、栅格、正交、极轴追踪等辅助绘图工具的使用。距离、面积、角度等图形信息查询方法。图层概念图层管理图层控制属性设置图层管理与属性设置理解图层在CAD中的作用和意义。打开/关闭图层、冻结/解冻图层、锁定/解锁图层等操作。创建新图层、设置图层颜色、线型、线宽等属性。修改图形对象的颜色、线型、线宽等属性。CAD高级功能应用03通过定义参数和约束关系,实现设计元素的自动调整和变化。参数化设计概念提高设计效率,减少重复劳动,便于修改和优化。参数化设计优势利用CAD软件的自动绘图功能,实现设计元素的自动绘制和标注。自动绘图技术在建筑设计、机械设计等领域广泛应用,提高绘图效率和质量。自动绘图应用参数化设计与自动绘图利用CAD软件的三维建模功能,创建三维实体模型,表达设计对象的真实形态。三维建模技术三维建模步骤渲染技术渲染技术应用建立基本几何体、添加细节特征、设置材质和贴图等。通过模拟光线照射和物体表面的反射、折射等效果,生成逼真的三维场景图像。在产品展示、广告宣传、动画制作等领域广泛应用。三维建模与渲染技术ABCD协同设计与版本控制协同设计概念多个设计师或团队在同一CAD环境下共同进行设计工作,实现设计资源的共享和协作。版本控制技术利用CAD软件的版本控制功能,记录设计过程中的每一次修改和变化,便于回溯和比较。协同设计优势提高设计效率,减少沟通成本,便于团队管理和项目监控。版本控制应用在复杂产品或大型项目的设计过程中广泛应用,确保设计数据的完整性和可追溯性。行业案例分析与实战演练0403设计流程详细阐述从需求分析到最终设计的完整过程01案例一复杂机械零件设计02设计背景介绍零件在机械设备中的重要作用机械设计案例解析技术难点与解决方案探讨设计中遇到的技术挑战及应对方法案例二精密传动装置设计设计背景说明传动装置在机械系统中的关键性机械设计案例解析展示如何运用CAD软件进行高效、精确的设计设计思路强调设计的独特性和实际应用价值创新点与优势机械设计案例解析高层住宅楼设计案例一分析高层住宅楼的市场需求和设计趋势设计背景阐述以人为本、绿色环保等设计理念在实践中的运用设计理念建筑设...
