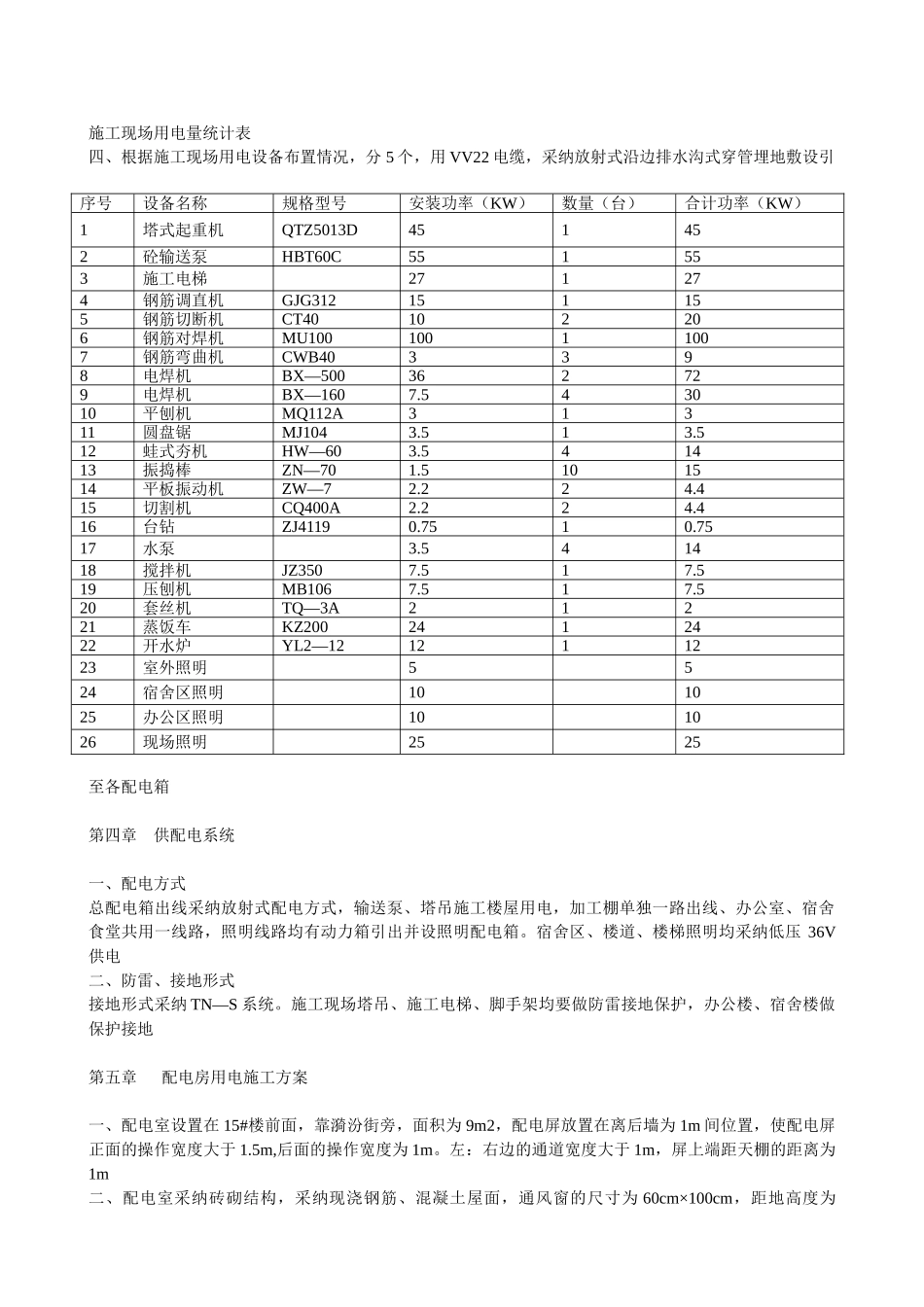

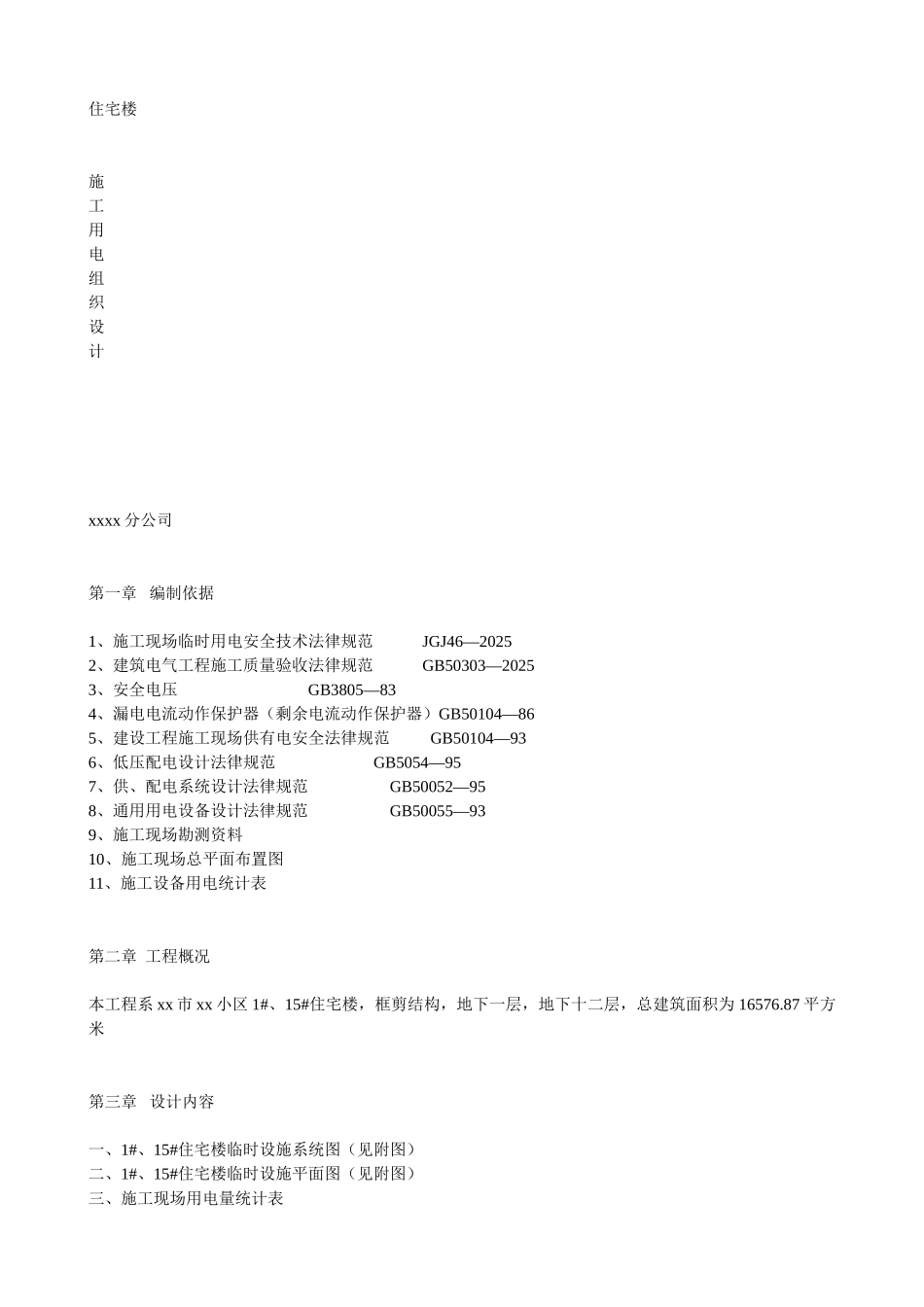

住宅楼施工用电组织设计xxxx 分公司第一章 编制依据1、施工现场临时用电安全技术法律规范 JGJ46—20252、建筑电气工程施工质量验收法律规范 GB50303—20253、安全电压 GB3805—834、漏电电流动作保护器（剩余电流动作保护器）GB50104—865、建设工程施工现场供有电安全法律规范 GB50104—936、低压配电设计法律规范 GB5054—957、供、配电系统设计法律规范 GB50052—958、通用用电设备设计法律规范 GB50055—939、施工现场勘测资料10、施工现场总平面布置图11、施工设备用电统计表第二章 工程概况本工程系 xx 市 xx 小区 1#、15#住宅楼，框剪结构，地下一层，地下十二层，总建筑面积为 16576.87 平方米第三章 设计内容一、1#、15#住宅楼临时设施系统图（见附图）二、1#、15#住宅楼临时设施平面图（见附图）三、施工现场用电量统计表施工现场用电量统计表四、根据施工现场用电设备布置情况，分 5 个，用 VV22 电缆，采纳放射式沿边排水沟式穿管埋地敷设引至各配电箱第四章 供配电系统一、配电方式总配电箱出线采纳放射式配电方式，输送泵、塔吊施工楼屋用电，加工棚单独一路出线、办公室、宿舍食堂共用一线路，照明线路均有动力箱引出并设照明配电箱。宿舍区、楼道、楼梯照明均采纳低压 36V供电二、防雷、接地形式接地形式采纳 TN—S 系统。施工现场塔吊、施工电梯、脚手架均要做防雷接地保护，办公楼、宿舍楼做保护接地第五章 配电房用电施工方案一、配电室设置在 15#楼前面，靠漪汾街旁，面积为 9m2，配电屏放置在离后墙为 1m 间位置，使配电屏正面的操作宽度大于 1.5m,后面的操作宽度为 1m。左：右边的通道宽度大于 1m，屏上端距天棚的距离为1m二、配电室采纳砖砌结构，采纳现浇钢筋、混凝土屋面，通风窗的尺寸为 60cm×100cm，距地高度为序号设备名称规格型号安装功率（KW）数量（台）合计功率（KW）1塔式起重机QTZ5013D451452砼输送泵HBT60C551553施工电梯271274钢筋调直机GJG312151155钢筋切断机CT40102206钢筋对焊机MU10010011007钢筋弯曲机CWB403398电焊机BX—500362729电焊机BX—1607.543010平刨机MQ112A31311圆盘锯MJ1043.513.512蛙式夯机HW—603.541413振捣棒ZN—701.5101514平板振动机ZW—72.224.415切割机CQ400A2.224.416台钻ZJ41190.7510.7517水泵3.541418搅拌机JZ3507.517.519压刨机MB1067.517.520套丝机TQ—3A21221蒸饭车KZ2002412422开水炉YL2—121211223室外照明5524宿舍区照明101025办公区照...
