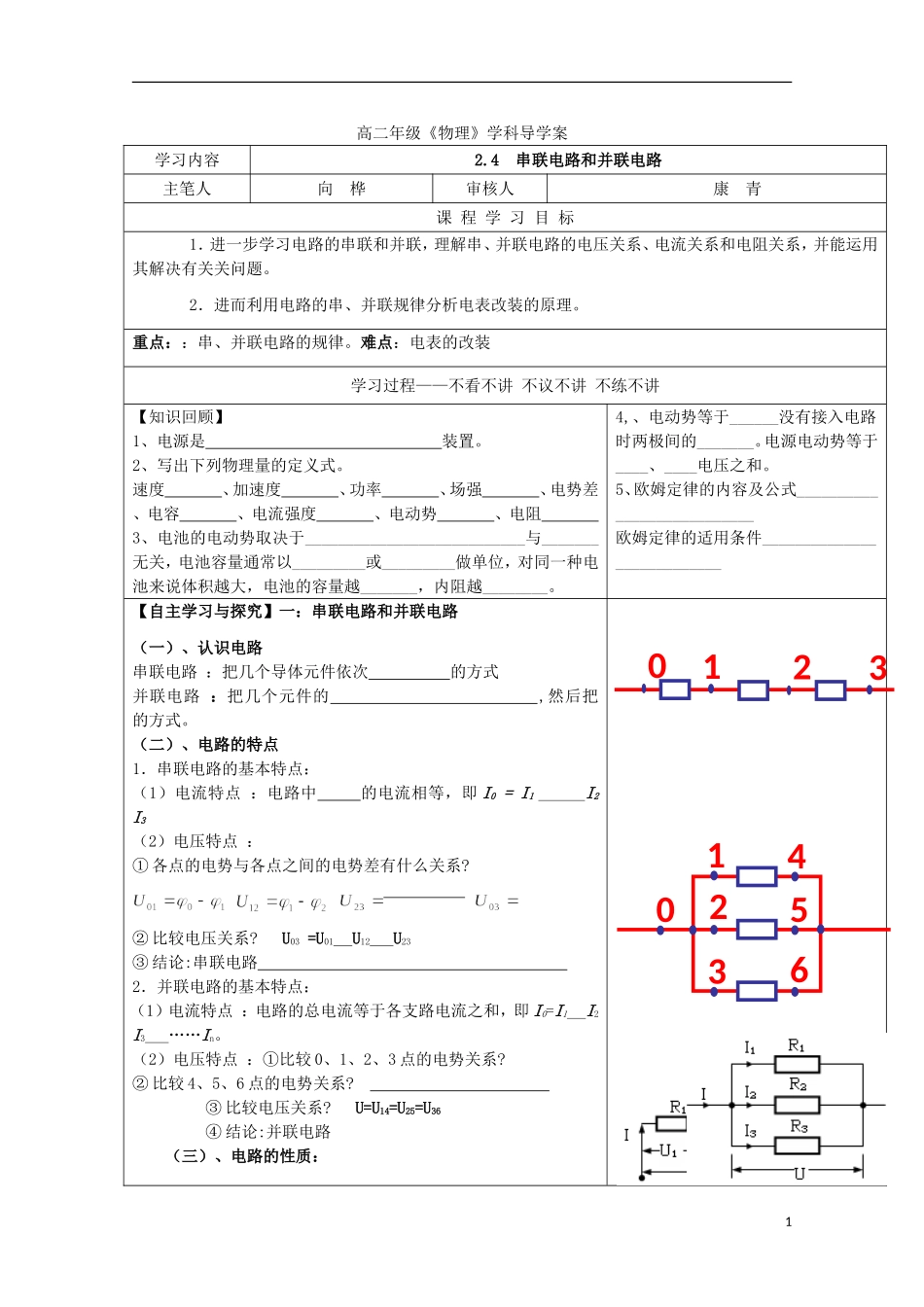

高二年级《物理》学科导学案学习内容2.4 串联电路和并联电路主笔人向 桦审核人 康 青课 程 学 习 目 标1．进一步学习电路的串联和并联，理解串、并联电路的电压关系、电流关系和电阻关系，并能运用其解决有关关问题。2．进而利用电路的串、并联规律分析电表改装的原理。重点：：串、并联电路的规律。难点：电表的改装学习过程——不看不讲 不议不讲 不练不讲【知识回顾】1、电源是 装置。2、写出下列物理量的定义式。速度 、加速度 、功率 、场强 、电势差 、电容 、电流强度 、电动势 、电阻 3、电池的电动势取决于___________________________与_______无关，电池容量通常以_________或_________做单位，对同一种电池来说体积越大，电池的容量越_______，内阻越________。4,、电动势等于______没有接入电路时两极间的_______。电源电动势等于____、____电压之和。5、欧姆定律的内容及公式___________________________欧姆定律的适用条件___________________________【自主学习与探究】一：串联电路和并联电路（一）、认识电路串联电路 ：把几个导体元件依次 的方式并联电路 ：把几个元件的 ,然后把 的方式。（二）、电路的特点1．串联电路的基本特点：（1）电流特点 ：电路中 的电流相等，即 I0 = I1 I2 I3（2）电压特点 ：① 各点的电势与各点之间的电势差有什么关系? ② 比较电压关系? U03 =U01 U12 U23③ 结论:串联电路 2．并联电路的基本特点：（1）电流特点 ：电路的总电流等于各支路电流之和，即 I0=I1 I2 I3 ……In。（2）电压特点 ：①比较 0、1、2、3 点的电势关系? ② 比较 4、5、6 点的电势关系? ③ 比较电压关系? U=U14=U25=U36④ 结论:并联电路 （三）、电路的性质：1012345631021．串联电路的重要性质：（1）总电阻： U= ∴ 即若 n 个电阻串联则 R= 串联电路的总电阻等于 （2）电压分配： …= 即每个电阻上的电压分配与该电阻成 。2．并联电路的重要性质：（1）总电阻： ∴ 即若 n 个电阻并联则 并联电路的总电阻 （2）电流分配：I1R1=I2R2=……InRn=U。即每个电阻上的电流分配与该电阻成 。（四）、几个常用的推论：① n 个 相 同 电 阻 (R1) 串 联 或 并 联 ， 其 总 电 阻 R= 。② 若不同的电阻并联，总电阻 其中最小的电阻。③ 串联电路的总电阻 其中任一部分电路的总电阻④ 不管电路连接方式如何，若任一支路的电...
