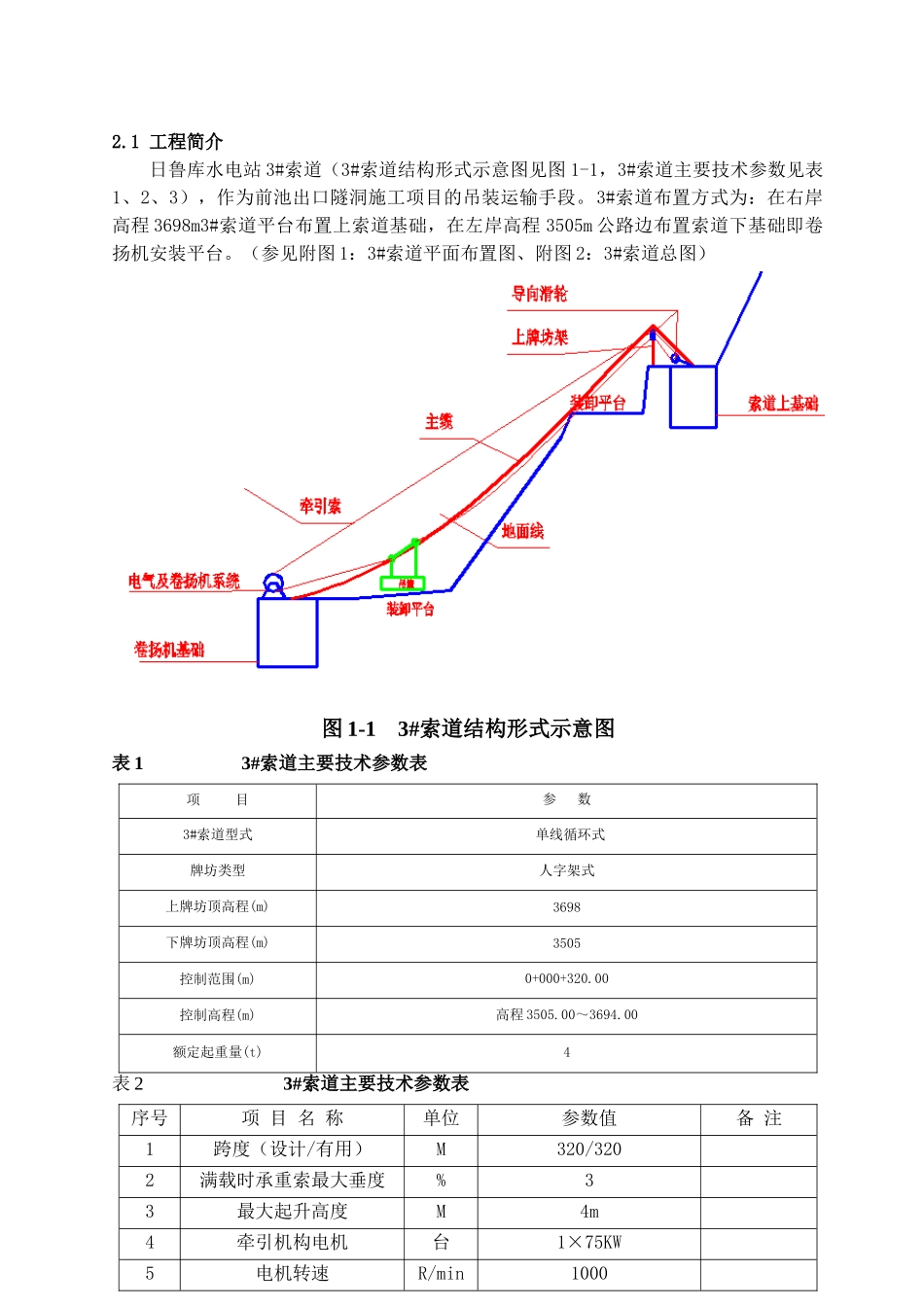

日鲁库水电站3#索道安装工程施工方案编 制：审 核：批 准：葛洲坝集团第五工程有限公司九龙县日鲁库中古汤古沟水电站施工项目部2025 年 8 月目 录1 编制目的及依据2 工程概况3 3#索道安装过程简述4 3#索道安装工艺流程(见下图)5 3#索道设备清点检查、运输、保管6 地锚埋件安装7 基础混凝土施工8 卷扬机安装9 电气设备安装10牌坊安装11绳索系统安装12 3#索道安装重点、难点分析1 编制目的及依据1.1 编制目的为全面性指导日鲁库水电站 3#索道安装施工，特制定本方案。1.2 编制依据日鲁库水电站隧洞施工支洞布置图。国家有关起重机设备安装规程法律规范。2 工程概况2.1 工程简介日鲁库水电站 3#索道（3#索道结构形式示意图见图 1-1，3#索道主要技术参数见表1、2、3），作为前池出口隧洞施工项目的吊装运输手段。3#索道布置方式为：在右岸高程 3698m3#索道平台布置上索道基础，在左岸高程 3505m 公路边布置索道下基础即卷扬机安装平台。（参见附图 1：3#索道平面布置图、附图 2：3#索道总图）图 1-1 3#索道结构形式示意图表 1 3#索道主要技术参数表项 目参 数3#索道型式 单线循环式牌坊类型人字架式上牌坊顶高程(m)3698下牌坊顶高程(m)3505控制范围(m)0+000+320.00控制高程(m)高程 3505.00～3694.00额定起重量(t)4表 2 3#索道主要技术参数表序号项 目 名 称单位参数值备 注1跨度（设计/有用）M320/3202满载时承重索最大垂度%33最大起升高度M4m4牵引机构电机台1×75KW5电机转速R/min10002.2 3#索道安装工作内容2.2.1 3#索道基础埋件、3#索道（专用安装设备、附件等）所有部件的场内装卸运输、安装现场的保管。2.2.2 3#索道防雷接地工程（3#索道～混凝土基础）的安装、管理和维修，安装用锚固点的布置及施工。2.2.3 辅助安装专用工具、机具及预埋件的安装，安装所用施工设备的组装、拆卸和维护。3#索道本体设备的安装（包括：结构设备、绳索系统、电气系统等）。2.2.4 3#索道试车、性能测试所需设备、试重块、工具、材料、润滑油、仪表等准备。2.2.5 3#索道安装临时设施规划、布置等。2.3 现场施工条件2.3.1 场内施工道路左岸：利用 315 省道公路由发货人将设备运至中古村，路面为沥青混凝土路面，再经日鲁库厂房便道运至下索道基础，采纳 10t 吊车吊至 3#索道下基础平台。右岸：由我部施工人员将设备经过人工搬运及马帮运输至 3#索道上基础平台，运输全长约 3.0km，全部为林间小道。2.3.2 ...
