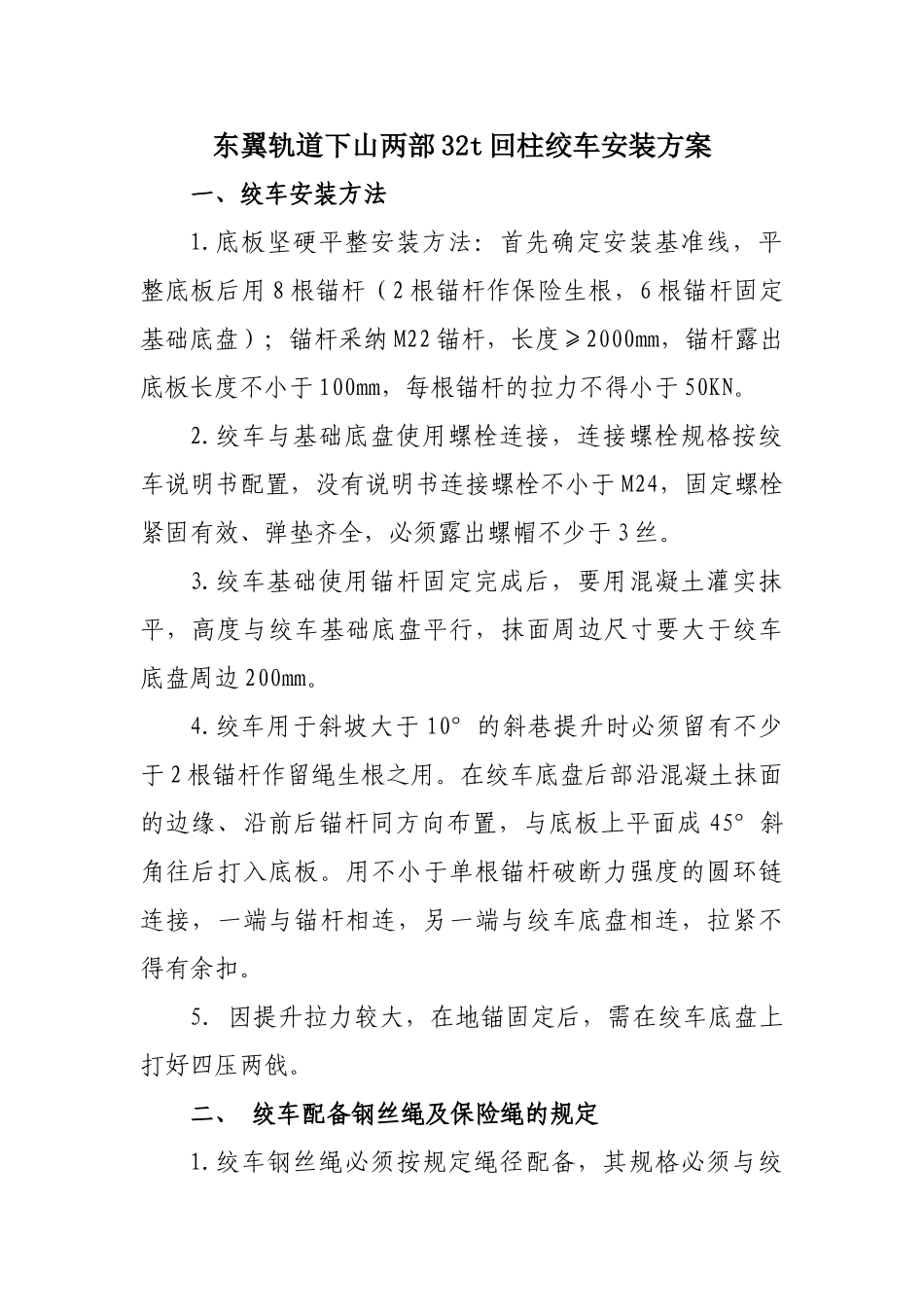

东翼轨道下山两部 32t 回柱绞车安装方案一、绞车安装方法1.底板坚硬平整安装方法：首先确定安装基准线，平整底板后用 8 根锚杆（2 根锚杆作保险生根，6 根锚杆固定基础底盘）；锚杆采纳 M22 锚杆，长度≥2000mm，锚杆露出底板长度不小于 100mm，每根锚杆的拉力不得小于 50KN。2.绞车与基础底盘使用螺栓连接，连接螺栓规格按绞车说明书配置，没有说明书连接螺栓不小于 M24，固定螺栓紧固有效、弹垫齐全，必须露出螺帽不少于 3 丝。3.绞车基础使用锚杆固定完成后，要用混凝土灌实抹平，高度与绞车基础底盘平行，抹面周边尺寸要大于绞车底盘周边 200mm。4.绞车用于斜坡大于 10°的斜巷提升时必须留有不少于 2 根锚杆作留绳生根之用。在绞车底盘后部沿混凝土抹面的边缘、沿前后锚杆同方向布置，与底板上平面成 45°斜角往后打入底板。用不小于单根锚杆破断力强度的圆环链连接，一端与锚杆相连，另一端与绞车底盘相连，拉紧不得有余扣。5．因提升拉力较大，在地锚固定后，需在绞车底盘上打好四压两戗。二、 绞车配备钢丝绳及保险绳的规定1.绞车钢丝绳必须按规定绳径配备，其规格必须与绞车铭牌相符，滚筒最外圈钢丝绳距滚筒上边缘不低于20mm。2.钢丝绳在滚筒上固定要牢靠，压绳卡不少于两付，无打折。严禁将钢丝绳破股与绞车固定。初次上绳要将绳排列整齐、严密。3.绞车钩头必须采纳插接，插接长度不得小于钢丝绳直径的 20 倍，钩头必须采纳心型套环（绳皮），套环要与绳配套紧固，绳皮无变形。4.斜巷绞车必须加保险绳，保险绳与主绳同直径，长度与牵引车辆数要保持适中；保险绳与主绳固定首先采纳插接方式，插接时插接长度不少于 3.5 个捻距。三、信号、规章制度及牌板记录1.巷道交叉点、弯道、来往人员频繁的通道口等处必须设红灯报警信号。2.躲避硐室处必须设声光信号和红灯报警信号。3.硐室及运输巷道内要有充足的照明。4.岗位责任制、操作规程、技术特征等牌板必须悬挂于绞车硐室内，各种记录必须填写真实有效。5.技术特征牌板必须包括以下内容：绞车型号、电机功率、钢丝绳规格、轨道坡度、牵引车辆数、运输距离。四、安全设施安装规定提升系统安全设施：挡（阻）车器、超速吊梁、卧闸等安设严格根据《彭庄煤矿提升运输管理规定及技术装备标准》中的规定执行。因支架整体运输，高度要求不低于2.9 米，轨道下山二中以上、三中以上两道挡车栏需临时撤除，在二中车场交叉口处设置临时挡车设施，挡车设施样式及布置方式见附件...
