高三物理复习能力提升 第11章 专题9 带电粒子在复合场中的运动VIP免费

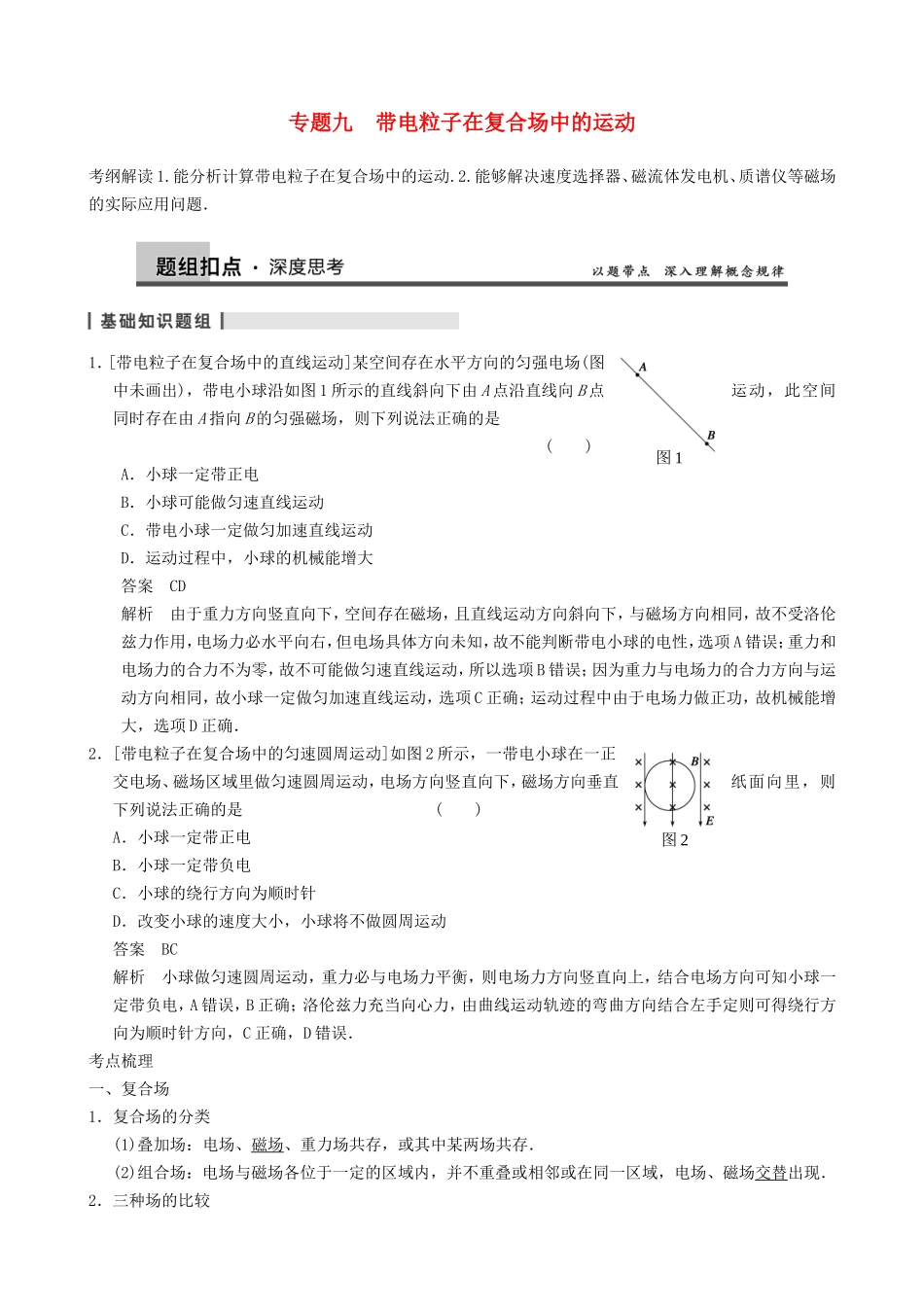

专题九带电粒子在复合场中的运动考纲解读1.能分析计算带电粒子在复合场中的运动.2.能够解决速度选择器、磁流体发电机、质谱仪等磁场的实际应用问题．1．[带电粒子在复合场中的直线运动]某空间存在水平方向的匀强电场(图中未画出)，带电小球沿如图1所示的直线斜向下由A点沿直线向B点运动，此空间同时存在由A指向B的匀强磁场，则下列说法正确的是()A．小球一定带正电B．小球可能做匀速直线运动C．带电小球一定做匀加速直线运动D．运动过程中，小球的机械能增大答案CD解析由于重力方向竖直向下，空间存在磁场，且直线运动方向斜向下，与磁场方向相同，故不受洛伦兹力作用，电场力必水平向右，但电场具体方向未知，故不能判断带电小球的电性，选项A错误；重力和电场力的合力不为零，故不可能做匀速直线运动，所以选项B错误；因为重力与电场力的合力方向与运动方向相同，故小球一定做匀加速直线运动，选项C正确；运动过程中由于电场力做正功，故机械能增大，选项D正确．2．[带电粒子在复合场中的匀速圆周运动]如图2所示，一带电小球在一正交电场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面向里，则下列说法正确的是()A．小球一定带正电B．小球一定带负电C．小球的绕行方向为顺时针D．改变小球的速度大小，小球将不做圆周运动答案BC解析小球做匀速圆周运动，重力必与电场力平衡，则电场力方向竖直向上，结合电场方向可知小球一定带负电，A错误，B正确；洛伦兹力充当向心力，由曲线运动轨迹的弯曲方向结合左手定则可得绕行方向为顺时针方向，C正确，D错误．考点梳理一、复合场1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠或相邻或在同一区域，电场、磁场交替出现．2．三种场的比较图1图2项目名称力的特点功和能的特点重力场大小：G＝mg方向：竖直向下重力做功与路径无关重力做功改变物体的重力势能静电场大小：F＝Qe方向：a.正电荷受力方向与场强方向相同b.负电荷受力方向与场强方向相反电场力做功与路径无关W＝qU电场力做功改变电势能磁场洛伦兹力F＝qvB方向可用左手定则判断洛伦兹力不做功，不改变带电粒子的动能二、带电粒子在复合场中的运动形式1．静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．2．匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动带电粒子可能依次通过几个情况不同的组合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．3．[质谱仪原理的理解]如图3所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是()A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝P的带电粒子的速率等于E/BD．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小答案ABC解析粒子在题图中的电场中加速，说明粒子带正电，其通过速度选择器时，电场力与洛伦兹力平衡，则洛伦兹力方向应水平向左，由左手定则知，磁场的方向应垂直纸面向外，选项B正确；由Eq＝Bqv可知，v＝E/B，选项C正确；粒子打在胶片上的位置到狭缝的距离即为其做匀速圆周运动的直径D＝，可见D越小，则粒子的比荷越大，D不同，则粒子的比荷不同，因此利用该装置可以分析同位素，A正确，D错误．图34．[回旋加速器原理的理解]劳伦斯和利文斯设计出回旋加速器，工作原理示意图如图4所示．置于高真空中的D形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可忽略．磁感应强度为B的匀强磁场与盒面垂直，高频交流电频率为f，加速电压为U.若A处粒子...
