高三物理复习能力提升 第12章 专题10 电磁感应中的电路和图象问题VIP免费

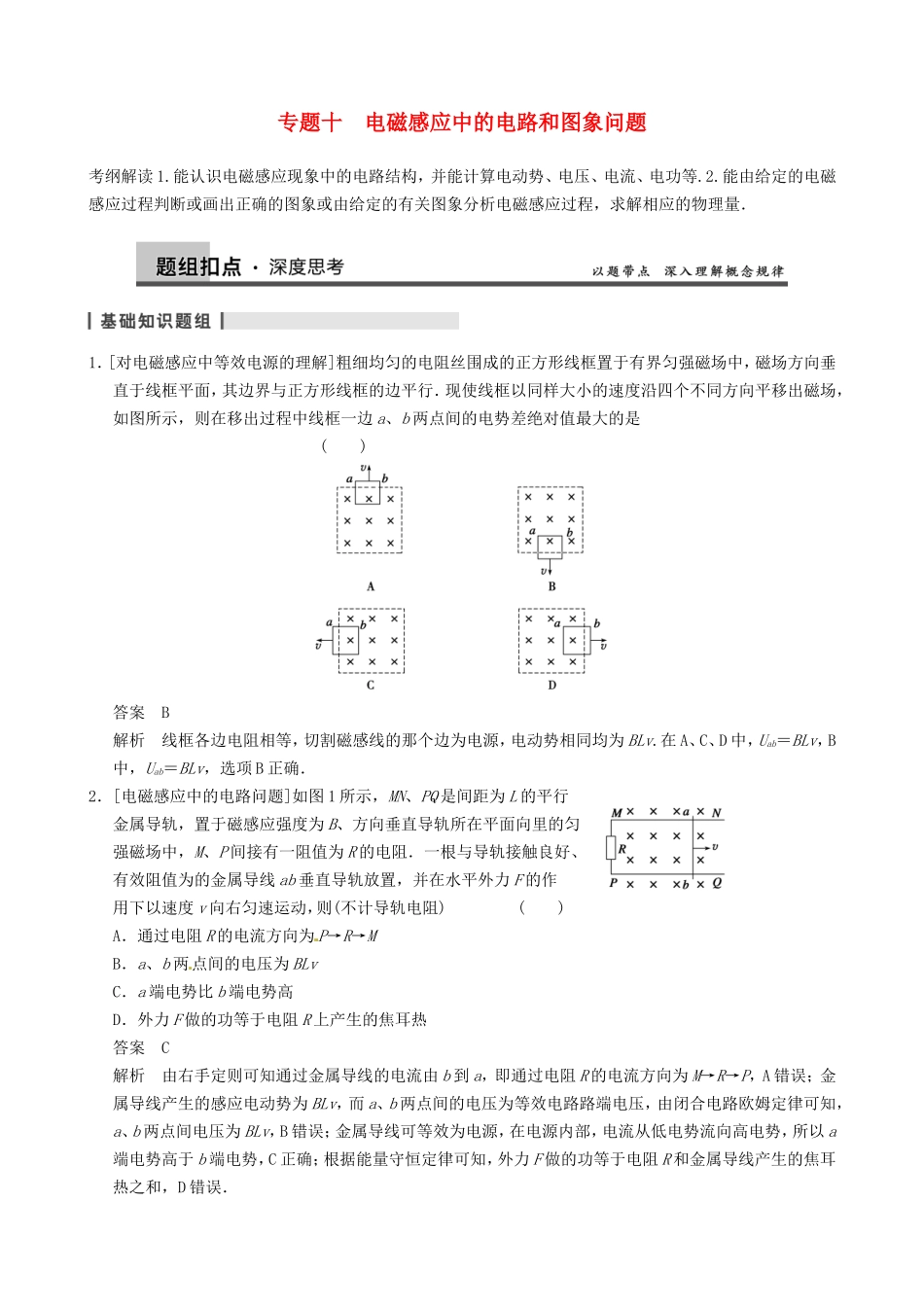

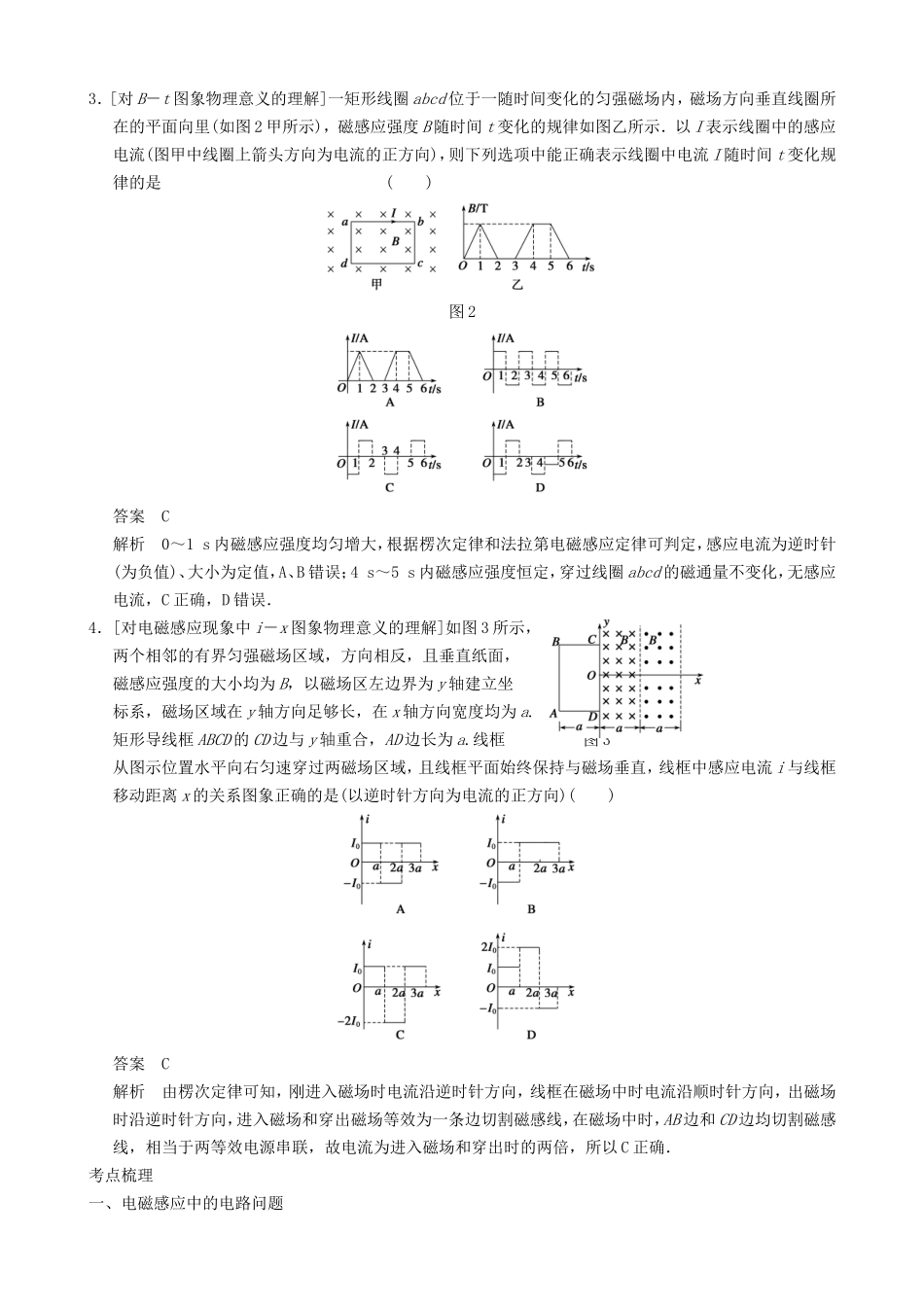

专题十电磁感应中的电路和图象问题考纲解读1.能认识电磁感应现象中的电路结构，并能计算电动势、电压、电流、电功等.2.能由给定的电磁感应过程判断或画出正确的图象或由给定的有关图象分析电磁感应过程，求解相应的物理量．1．[对电磁感应中等效电源的理解]粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边a、b两点间的电势差绝对值最大的是()答案B解析线框各边电阻相等，切割磁感线的那个边为电源，电动势相同均为BLv.在A、C、D中，Uab＝BLv，B中，Uab＝BLv，选项B正确．2．[电磁感应中的电路问题]如图1所示，MN、PQ是间距为L的平行金属导轨，置于磁感应强度为B、方向垂直导轨所在平面向里的匀强磁场中，M、P间接有一阻值为R的电阻．一根与导轨接触良好、有效阻值为的金属导线ab垂直导轨放置，并在水平外力F的作图1用下以速度v向右匀速运动，则(不计导轨电阻)()A．通过电阻R的电流方向为P→R→MB．a、b两点间的电压为BLvC．a端电势比b端电势高D．外力F做的功等于电阻R上产生的焦耳热答案C解析由右手定则可知通过金属导线的电流由b到a，即通过电阻R的电流方向为M→R→P，A错误；金属导线产生的感应电动势为BLv，而a、b两点间的电压为等效电路路端电压，由闭合电路欧姆定律可知，a、b两点间电压为BLv，B错误；金属导线可等效为电源，在电源内部，电流从低电势流向高电势，所以a端电势高于b端电势，C正确；根据能量守恒定律可知，外力F做的功等于电阻R和金属导线产生的焦耳热之和，D错误．3．[对B－t图象物理意义的理解]一矩形线圈abcd位于一随时间变化的匀强磁场内，磁场方向垂直线圈所在的平面向里(如图2甲所示)，磁感应强度B随时间t变化的规律如图乙所示．以I表示线圈中的感应电流(图甲中线圈上箭头方向为电流的正方向)，则下列选项中能正确表示线圈中电流I随时间t变化规律的是()图2答案C解析0～1s内磁感应强度均匀增大，根据楞次定律和法拉第电磁感应定律可判定，感应电流为逆时针(为负值)、大小为定值，A、B错误；4s～5s内磁感应强度恒定，穿过线圈abcd的磁通量不变化，无感应电流，C正确，D错误．4．[对电磁感应现象中i－x图象物理意义的理解]如图3所示，两个相邻的有界匀强磁场区域，方向相反，且垂直纸面，磁感应强度的大小均为B，以磁场区左边界为y轴建立坐标系，磁场区域在y轴方向足够长，在x轴方向宽度均为a.矩形导线框ABCD的CD边与y轴重合，AD边长为a.线框图3从图示位置水平向右匀速穿过两磁场区域，且线框平面始终保持与磁场垂直，线框中感应电流i与线框移动距离x的关系图象正确的是(以逆时针方向为电流的正方向)()答案C解析由楞次定律可知，刚进入磁场时电流沿逆时针方向，线框在磁场中时电流沿顺时针方向，出磁场时沿逆时针方向，进入磁场和穿出磁场等效为一条边切割磁感线，在磁场中时，AB边和CD边均切割磁感线，相当于两等效电源串联，故电流为进入磁场和穿出时的两倍，所以C正确．考点梳理一、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电路．2．电源电动势和路端电压(1)电动势：E＝BLv或E＝n.(2)路端电压：U＝IR＝E－Ir.二、电磁感应中的图象问题1．图象类型(1)随时间变化的图象如B－t图象、Φ－t图象、E－t图象和i－t图象．(2)随位移x变化的图象如E－x图象和i－x图象．2．问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量．(3)利用给出的图象判断或画出新的图象．考点一电磁感应中的电路问题1．对电磁感应中电源的理解(1)电源的正负极、感应电流的方向、电势的高低、电容器极板带电问题，可用右手定则或楞次定律判定．(2)电源的电动势的大小可由E＝BLv或E＝n求解．2．对电磁感应电路的理解(1)在电磁感应电路中，相当于电源的部分把其他形式的能通过电流做功转化为电能．(2)“电源”两端的电压为路端电压，而不是感应电动...
