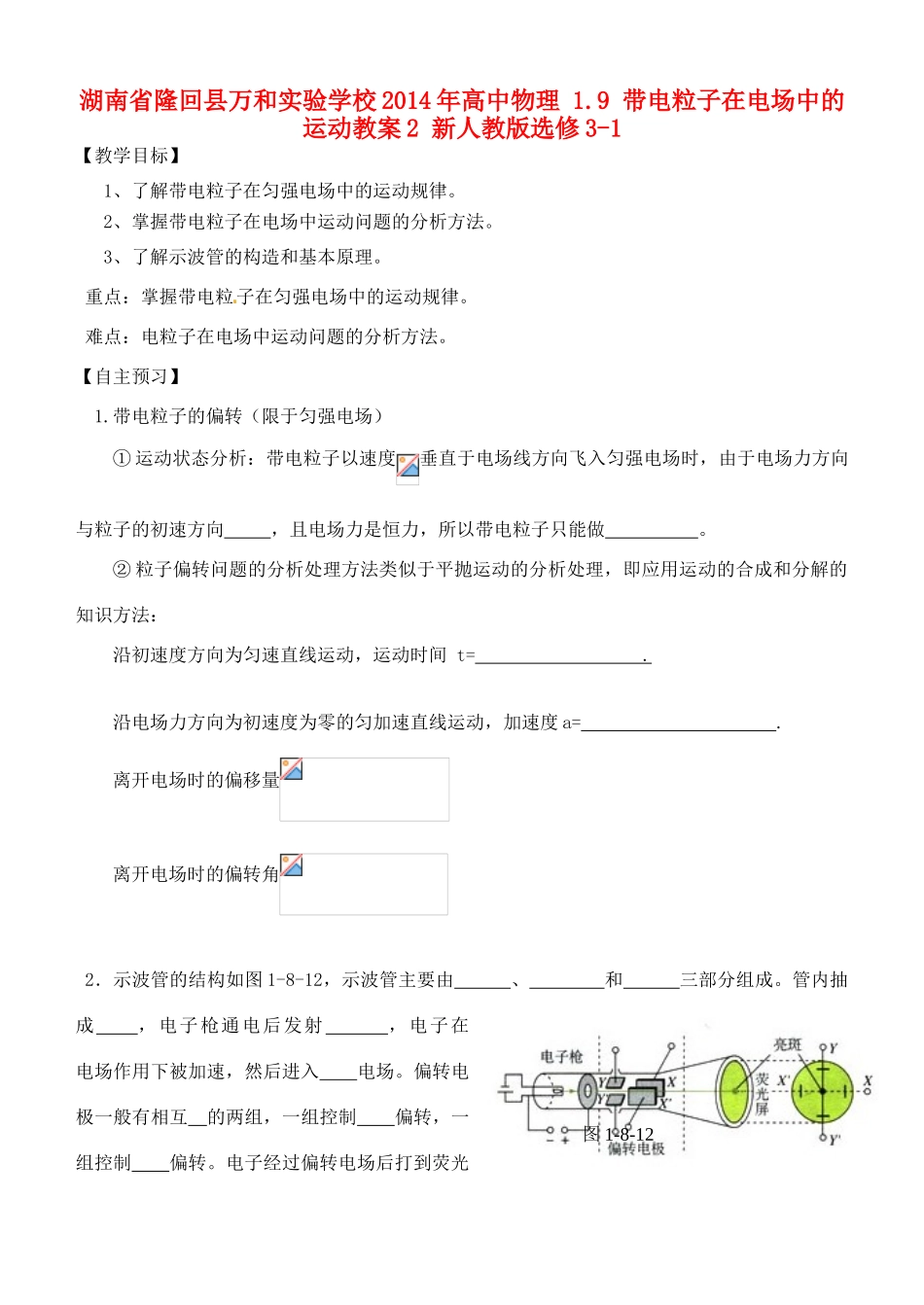

湖南省隆回县万和实验学校 2014 年高中物理 1.9 带电粒子在电场中的运动教案 2 新人教版选修 3-1【教学目标】1、了解带电粒子在匀强电场中的运动规律。 2、掌握带电粒子在电场中运动问题的分析方法。 3、了解示波管的构造和基本原理。 重点：掌握带电粒子在匀强电场中的运动规律。 难点：电粒子在电场中运动问题的分析方法。【自主预习】1.带电粒子的偏转（限于匀强电场）① 运动状态分析：带电粒子以速度垂直于电场线方向飞入匀强电场时，由于电场力方向与粒子的初速方向 ，且电场力是恒力，所以带电粒子只能做 。② 粒子偏转问题的分析处理方法类似于平抛运动的分析处理，即应用运动的合成和分解的知识方法：沿初速度方向为匀速直线运动，运动时间 t= .沿电场力方向为初速度为零的匀加速直线运动，加速度 a= .离开电场时的偏移量离开电场时的偏转角2．示波管的结构如图 1-8-12，示波管主要由 、 和 三部分组成。管内抽成 ，电子枪通电后发射 ，电子在 电场作用下被加速，然后进入 电场。偏转电极一般有相互 的两组，一组控制 偏转，一组控制 偏转。电子经过偏转电场后打到荧光图 1-8-12屏上使荧光粉发光。 【典型例题】【例 2】 炽热的金属丝可以发射电子。在金属丝和金属板之间加以电压 U=2 500 V 如图 两个相同极板 Y 与 Y’的长度 L=6．0 cm，相距 d=2 cm，极板间的电压 U=200 V。一个电子沿平行于板面的方向射入电场中，射入时的速度V=3。0×10 7 m／s。把两板间的电场看做匀强电场，求电子射出电场时沿垂直于板面方向偏移的距离 y 和偏转的角度 θ。例 2 如图 1-8-17 所示，电子在电势差为 U1 的加速电场中由静止开始运动，然后射入电势差为 U2 的两块平行极板间的偏转匀强电场中，在满足电子能射出平行极板区的条件下，下述四种情况中，一定能使电子的偏转角 θ 变大的是（ ）A．U1变大、U2变大 B．U1变小、U2变大C．U1变大、U2变小 D．U1变小、U2变小．例 3 两平行金属板 A、B 水平放置，一个质量 m=5×10-6kg 的U1U2图 1-8-17AB图 1-8-18带电微粒以 υ0=2m/s 的水平初速度从两板正中央位置射入电场，如图 1-8-18 所示， A、B 两板间的距离 d=4cm，板长 L=10cm。（１）当 A、B 间的电压 UAB=1000V 时，微粒恰好不偏转，沿图中直线射出电场，求该粒子的电量。（２）令 B 板接地，欲使该微粒射出偏转电场，求 B 板所加电势的范围。【课后练习】...
