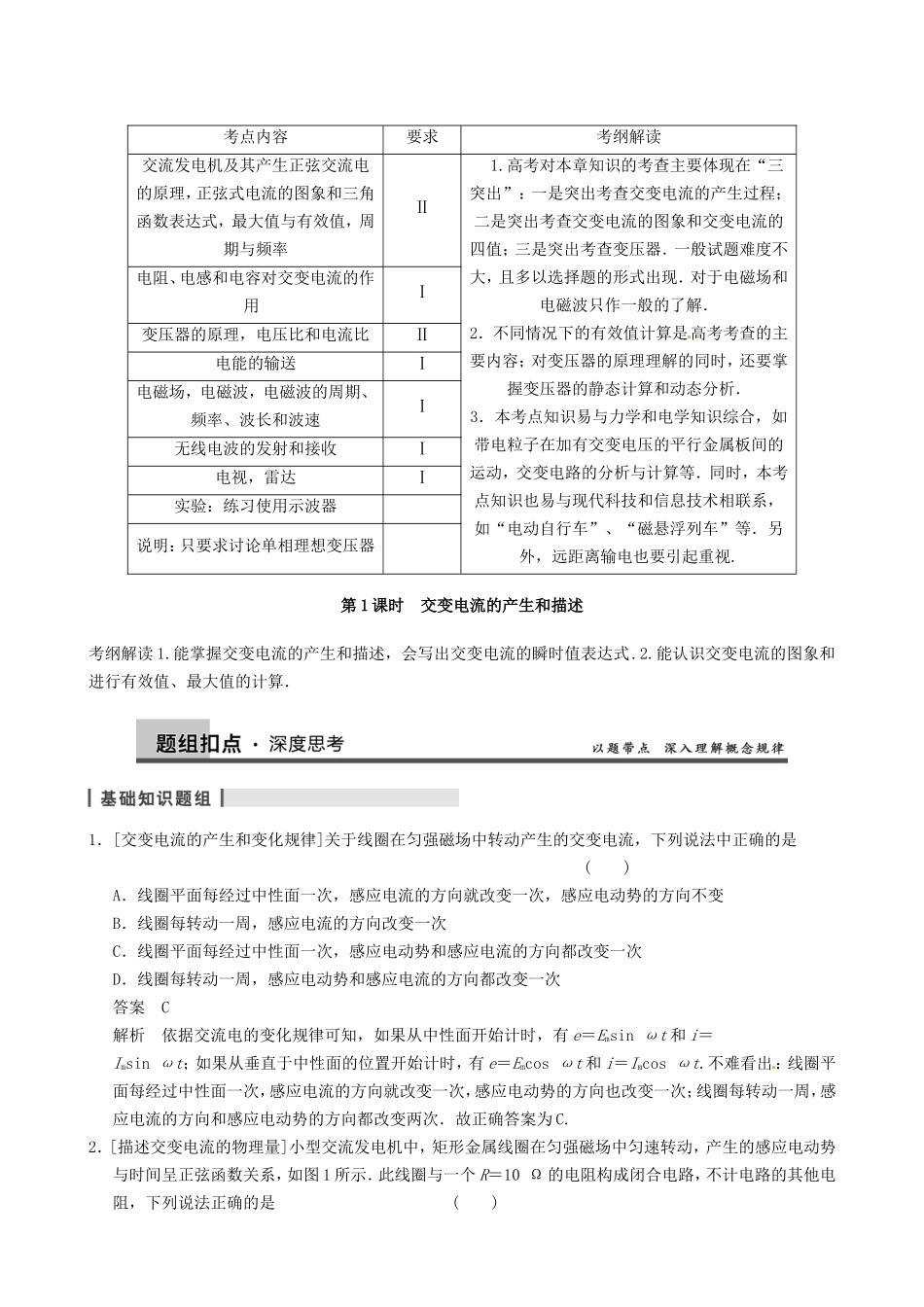

考点内容要求考纲解读交流发电机及其产生正弦交流电的原理，正弦式电流的图象和三角函数表达式，最大值与有效值，周期与频率Ⅱ1.高考对本章知识的考查主要体现在“三突出”：一是突出考查交变电流的产生过程；二是突出考查交变电流的图象和交变电流的四值；三是突出考查变压器．一般试题难度不大，且多以选择题的形式出现．对于电磁场和电磁波只作一般的了解．2．不同情况下的有效值计算是高考考查的主要内容；对变压器的原理理解的同时，还要掌握变压器的静态计算和动态分析．3．本考点知识易与力学和电学知识综合，如带电粒子在加有交变电压的平行金属板间的运动，交变电路的分析与计算等．同时，本考点知识也易与现代科技和信息技术相联系，如“电动自行车”、“磁悬浮列车”等．另外，远距离输电也要引起重视.电阻、电感和电容对交变电流的作用]Ⅰ变压器的原理，电压比和电流比Ⅱ电能的输送Ⅰ电磁场，电磁波，电磁波的周期、频率、波长和波速Ⅰ无线电波的发射和接收Ⅰ电视，雷达Ⅰ实验：练习使用示波器说明：只要求讨论单相理想变压器第1课时交变电流的产生和描述考纲解读1.能掌握交变电流的产生和描述，会写出交变电流的瞬时值表达式.2.能认识交变电流的图象和进行有效值、最大值的计算．1．[交变电流的产生和变化规律]关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是()A．线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向不变B．线圈每转动一周，感应电流的方向改变一次C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都改变一次D．线圈每转动一周，感应电动势和感应电流的方向都改变一次答案C解析依据交流电的变化规律可知，如果从中性面开始计时，有e＝Emsinωt和i＝Imsinωt；如果从垂直于中性面的位置开始计时，有e＝Emcosωt和i＝Imcosωt.不难看出：线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向也改变一次；线圈每转动一周，感应电流的方向和感应电动势的方向都改变两次．故正确答案为C.2．[描述交变电流的物理量]小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图1所示．此线圈与一个R＝10Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是()图1A．交变电流的周期为0.125sB．交变电流的频率为8HzC．交变电流的有效值为AD．交变电流的最大值为4A答案C解析由题图可知，交变电流的周期为0.250s，频率为4Hz，交变电流的最大值为A＝2A，有效值为A＝A，所以应选C.3．[有效值的计算]电阻R1、R2与交流电源按照如图2甲所示方式连接，R1＝10Ω、R2＝20Ω.合上开关S后，通过电阻R2的正弦交变电流i随时间t变化的情况如图乙所示．则()图2A．通过R1的电流的有效值是1.2AB．R1两端的电压有效值是6VC．通过R2的电流的有效值是1.2AD．R2两端的电压有效值是6V答案B解析由题图知流过R2交流电电流的最大值I2m＝0.6A，有效值I2＝＝0.6A，故选项C错误；由U2m＝I2mR2＝12V知，U2＝12V，选项D错误；因串联电路电流处处相同，则I1m＝0.6A，电流的有效值I1＝＝0.6A，故选项A错误；由U1＝I1R1＝6V，故选项B正确．考点梳理一、交变电流的产生和变化规律1．交变电流大小和方向都随时间做周期性变化的电流．如图3(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦式交变电流，简称正弦式电流，如图(a)所示．图32．正弦交流电的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动．(2)中性面①定义：与磁场方向垂直的平面．②特点a．线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零．b．线圈转动一周，两次经过中性面．线圈每经过中性面一次，电流的方向就改变一次．(3)图象：用以描述交流电随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦函数曲线．二、正弦交变电流的函数表达式、峰值和有效值1．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝.(2)频率(f)：交变电流在1s内完成周期性变化的次数．单位是赫兹(Hz)．(3...
